HMF 2550

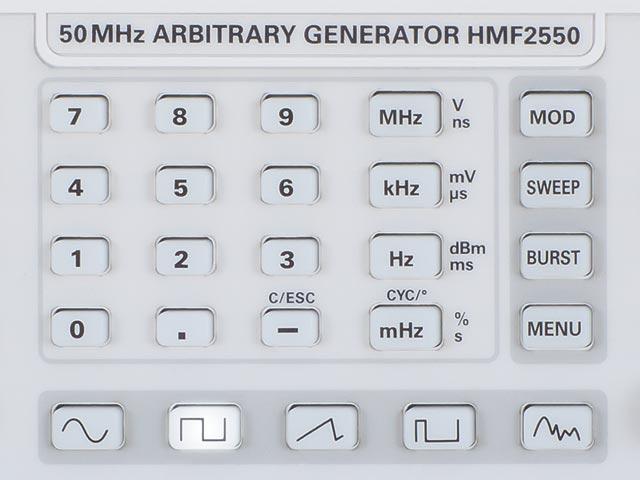

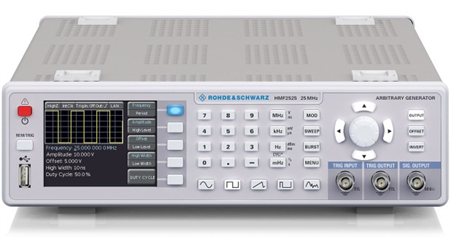

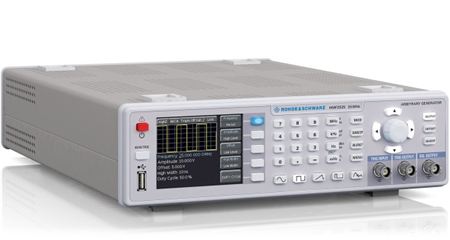

50 MHz Arbitrary Function Generator

- Frequency Range 10 µHz…50 MHz
- Output Voltage 5 mVpp…10 Vpp (into 50 Ω) DC Offset ±5 mV…5 V
- Arbitrary Waveform Generator: 250 MSa/s, 14 Bit, 256 kPts
- Sine, Square, Pulse, Triangle, Ramp, Arbitrary Waveforms incl. Standard Curves (white Noise, Cardiac etc.)
- Total Harmonic Distortion 0.04 % (f <100 kHz)
- Burst, Sweep, Gating, external Trigger
- Rise Time <8ns, in Pulse Mode 8…500 ns Variable-Edge-Time
- Pulse Mode: Frequency Range 100 µHz…12.5 MHz [25 MHz], Pulse Width 15 ns…999 s, Resolution 5 ns

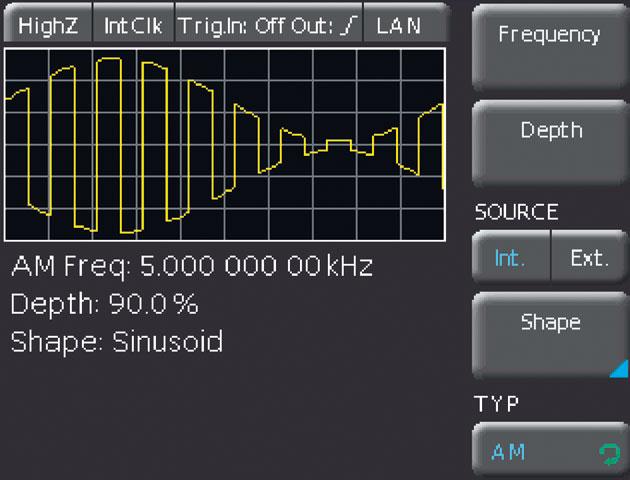

- Modulation Modes AM, FM, PM, PWM, FSK (int. and ext.)
- 10MHz Timebase: ±1 ppm TCXO, rear I/O BNC Connector
- Front USB Connector: Save and Recall of Waveforms and Settings
- 8.9 cm (3.5") TFT: crisp Representation of the Waveform and all Parameters

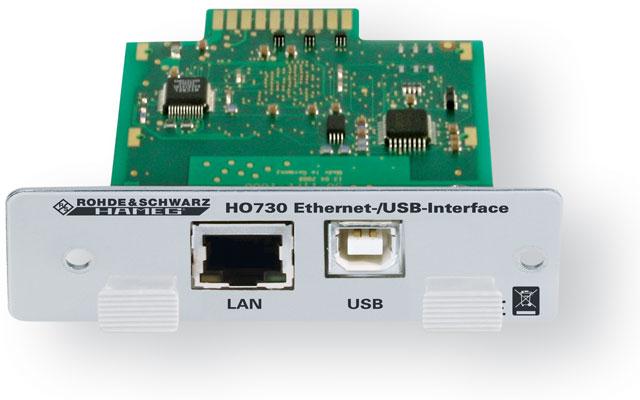

- USB/RS-232 Dual-Interface, optional Ethernet/USB Dual-Interface or IEEE-488 (GPIB)

Tender Specifications

50 MHz ARBITRARY FONKSİYON JENERATÖRÜ

TEKNİK ŞARTNAMESİ





1. Satıcı firma ISO 9001 Kalite Güvence belgesine sahip olmalıdır.
2. Cihaz 10 μHz - 50 MHz frekans aralığına sahip olmalıdır
3. Cihaz 5 mVpp – 10 Vpp (50Ω) DC Offset ±5mV…5V çıkış voltajına sahip olmalıdır
4. Cihaz 250MSa/s , 14 Bit , 256kPts dalga formu üretecine sahip olmalıdır
5. Cihaz Sinüs, Kare, Testere, Üçgen ,Pulse ve Arbitrary dalga formları üretebilmelidir
6. Cihaz Burst , Sweep , Gating , Harici Tetikleme yapabilmelidir
7. Cihaz en fazla 8ns yükselme zamanına sahip olmalıdır
8. Cihazın Pulse modu frekans aralığı 100μHz…25MHz olmalıdır
9. Cihaz AM , FM , PM , PWM , FSK modülasyon modlarına sahip olmalıdır
10. Cihaz Ayarları ve dalga formalarını kayıt etme ve geri çağırma özelliğine sahip olmalıdır
11. Cihaz 8.9 cm (3.5’’) TFT ekrana sahip olmalıdır
12. Cihaz USB/RS-232 çift arabirimine sahip olmalıdır
13. Cihaz +500C ile +400C aralığında çalışabilir yapıda olmalıdır
14. Cihaz -200C ile +700C aralığında depolanabilir yapıda olmalıdır
15. Cihaz en fazla 3,5kg ağırlığa sahip olmalıdır
16. Cihaz en fazla 290 x 80 x 270 mm boyutlarında olmalıdır
17. Cihaz ile birlikte Güç Kablosu, Kullanım Kılavuzu, USB/RS232 Arabirimi ve sistem CD si verilmelidir.
18. Cihazın, satıcı firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
19. Cihazın parçaları en az 5 yıl boyunca Satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
