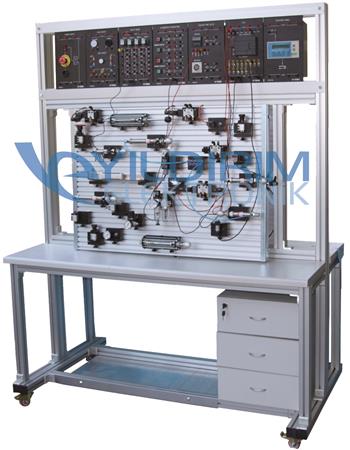

PNÖMATİK - ELEKTROPNÖMATİK EĞİTİM SETİ
TEKNİK ŞARTNAMESİ
1)Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2)Eğitim seti 3 ana konuyu içermelidir.
• Pnömatik
• Elektropnömatik
• Kontrol Paneli
3)Eğitim seti en az aşağıda belirtilen uygulamaların yapılmasına olanak sağlamalıdır.
• Pnömatik ve Elektropnömatik Devre Uygulamaları
• Tek Etkili ve Çift Etklili Silindir Uygulamaları
• Basınçlı havanın hazırlanması ve kullanımı
• Elektrik, hava ve mekanik kontrollü valfler ile uygulamalar
• Mantıksal valfler ile ilgili uygulamalar
• PLC elektropnömatik uygulamaları
• Kaskad devre uygulamaları
• Oransal pnömatik uygulamaları
• Sensörlerin pnömatik devrelerde kullanımı
• DC ve Step Motor kullanımları
• Buton ve Sinyal lambalarının kullanımı
• Program simülasyonu
• PLC Dijital giris/çıkıs uygulamaları
• PLC Analog giris/çıkıs uygulamaları
• Kurma/Montaj uygulamaları
• Tanı ve arıza onarım
• Yorum ve dokümantasyon incelenebilmelidir.
4)Eğitim seti ile birlikte uygulama kitapları olmalıdır. Opsiyonel olarak kullanılabilecek, bilgisayar ortamında devreyi çizip simülasyon yapılabilecek özellikte yazılımlar ile uyumlu olarak çalışabilecek yapıda olmalıdır.
5)Sistem sunumunda aşağıdaki ekipmanlar bulunmalıdır.
A. DENEY MASASI
Kilitli tekerlekli, dayanıklı ve aksamları ile deneylerin istenilen mekanda yapılmasına imkan sağlamalıdır.
a. Deney Masası alüminyumdan imal edilmiş olup kontrol modülleri için kızaklı yapıda ve 1200x800 ölçülerinde olmalıdır.
b. Deney Masasıyla birlikte en az bir adet üçlü çekmece verilmelidir.
c. Uygulama elemanlarının takıldığı alüminyum T kanallı plaka masaya monte edilebilir yapıda olmalı ve masa üzerinde alüminyum plaka için açı ayarlı mekanizma bulunmalıdır.
B. TEMEL PNÖMATİK UYGULAMA EKİPMANLARI
a. Uygulama elemanlarının ortak teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. 0-10 bar çalışma basınçları ve 4 mm hava tesisatı
2. Tüm elemanların alüminyum plakaya montajı için plastik tutucuları olmalıdır
b. Setle birlikte en az aşağıda belirtilen temel pnömatik uygulama elemanları bulunmalıdır.
1. En az 2 (iki) adet 3/2 Buton Yay Normalde Kapalı Valf
2. Buton Yay Normalde Açık Valf
3. Acil Stop Normalde Açık Valf
4. Seçici Anahtarlı Valf
5. Makara Yay Normalde Kapalı Valf
6. Hava Yay Normalde Kapalı Valf
7. Hava Yay Valf
8. Hava Hava Valf
9. Filtre Regülatör (Manometreli)
10. Regülatör (Manometreli)
11. Manometre
12. 8'li Dağıtım Bloğu
13. VEYA Valfi
14. VE Valfi
15. 3/2 Yollu Zaman Geciktirmeli Valf, N.Kapalı
16. Çabuk Eksoz Valfi
17. En az 2 (iki) adet Silindir Üzeri Tek Yönlü Kısıcı
18. 20x50 boyutlarında Tek Etkili Önden Yaylı Silindir
19. 20x100 boyutlarında Çift Etkili Silindir
20. 20x100 boyutlarında Seffaf Çift Etkili Çift Milli Silindir
21. En az 15 (on beş)mt. uzunluğunda 4mm Hortum olmalıdır.
C. İLERİ PNÖMATİK UYGULAMA EKİPMANLARI
a. Uygulama elemanlarının ortak teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. 0-10 bar çalışma basınçları ve 4 mm hava tesisatı
2. Tüm elemanların alüminyum plakaya montajı için plastik tutucuları olmalıdır
b. Setle birlikte en az aşağıda belirtilen ileri pnömatik uygulama elemanları bulunmalıdır.
1. 3/2 Kol Yay Normalde Kapalı Valf
2. 5/2 Kol Yay Valf
3. 5/3 Kol Yay Kapalı Merkez Valf
4. 3/2 Mafsal Makara Yay Normalde Kapalı Valf
5. En az 2 (iki) adet 5/2 Hava Hava Valf
6. Pnömatik Sayıcı
7. Pnömatik Lamba (Hat Tipi)
8. Vakum Jeneratörü
9. Vantuz
10.20x100 boyutlarında Çift Etkili Yastıklı Silindir olmalıdır.
D. ELEKTROPNÖMATİK UYGULAMA EKİPMANLARI
Elektropnömatik uygulamaları için kontrol paneli ekipmanlarından ihtiyaca göre belirlenen modüller eklenebilmeli, bu grupta yer alan manyetik yastıklı şeffaf silindir ile silindir üzeri bağlanan manyetik sensör, silindir hareketlerine bağlı elde edilen sinyalin izlenmesine görsel katkı sağlayacak nitelikte olmalıdır.
a. Uygulama elemanlarının ortak teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. 0-10 bar çalışma basınçları ve 4 mm hava tesisatı
2. Tüm elemanların alüminyum plakaya montajı için plastik tutucuları olmalıdır
b. Setle birlikte en az aşağıda belirtilen elektropnömatik uygulama elemanları bulunmalıdır.
1. 3/2 Bobin Yay Normalde Kapalı Valf
2. 5/2 Bobin Yay Valf
3. 5/2 Bobin Bobin Valf
4. 5/3 Bobin Bobin Kapalı Merkez Valf
5. 20x50 boyutlarında Tek Etkili Silindir Önden Yaylı Manyetik
6. 20x100 boyutlarında Çift Etkili Silindir Manyetik
7. 20x100 boyutlarında Çift Etkili Silindir Manyetik Yastıklı Seffaf
8. Basınç Anahtarı Normalde Açık/Normalde Kapalı
9. Endüktif Sensör
10. Kapasitif Sensör
11. Optik Sensör
12. En az 2 (iki) adet Silindir Üzeri Manyetik Sensör
13. Dijital Basınç Sensörü
14. Makaralı Sınır Anahtarı
15. En az bir takım Kablo Seti olmalıdır.
E. KONTROL PANELİ EKİPMANLARI
a. Kontrol paneli ekipmanlarının teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. Tüm giriş/çıkışlar 4mmsoketli olmalı
2. Devre sembolleri panel üzerine işlenmiş olmalıdır.
b. Setle birlikte en az aşağıda belirtilen kontrol paneli modülleri verilmelidir.
1. Güç Kaynağı Modülü
Kısa Devre ve Asırı Akım Korumalı DC 24V, Acil Stop, Aç-Kapa Anahtarı olmalı ve 4 mm Soketlerle bağlantı kurulmalıdır
2. Yük Grubu Modülü
DC Motor, Step Motor, Lamba grubu, ve Buzzer olmalıdır
3. Röle Grubu Modülü
En az 4 adet röle ve rölelerin bağımsız 3'er adet N.O./N.C. kontak çıkısları olmalıdır
4. Sayıcı-Zaman Rölesi Modülü
Kontak çıkıslı analog zaman rölesi, ve Kontak çıkıslı dijital sayıcı olmalıdır
5. Isıklı Buton Modülü
En az 2 adet kalıcı ve 2 adet kalıcısız olmalıdır
6. Operatör Modülü
Siemens KP300, 10 tuslu, 3.6”olmalıdır
7. PLC Modülü
8 giris,8 çıkıs, giris simülasyon anahtarları, Programlama CD'si olmalıdır
6)Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
7)Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
