Analog Uygulamalar Eğitim Seti

Teknik Eğitim Seti → Elektrik-Elektronik Laboratuvarı → Ana Üniteler → Analog Uygulamalar Eğitim Seti

Sipariş No : Y-0038

Dahili Breadboardlu Elektrik Elektronik Eğitim Seti

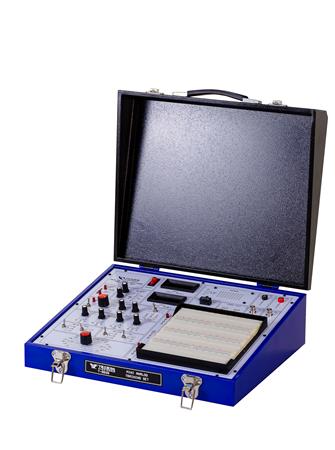

Analog Uygulamalar Eğitim Seti, analog devreler ile ilgili uygulamaların yapılabilmesi için tasarlanmış ana ünitedir.

Set üzerinde; ayarlanabilir ve sabit güç kaynakları, voltmetre, ampermetre, fonksiyon jeneratörü ve analog devre uygulamaları için gerekli girişçıkış elemanları bulunmaktadır.

Sette tüm bağlantılar için 2mm soket ve farklı renklerde 2m m fişli kablolar kullanılmıştır.

Set üzerinde yerinden çıkartılabilir breadboard bulunmaktadır. Sette gerektiğinde breadboard yerine Analog (AC-DC) Devreler Uygulama Modülleri kullanılabilmektedir.

Set darbelere karşı dayanıklı, ayrılabilir kapaklı çanta içerisindedir. Masaüzerinde yatay kullanılmak üzere tasarlanmış olup gerektiğinde düşey olarak depolanabilmektedir.

Teknik Özellikler :

Besleme Gerilimi   : 220V AC / 50Hz ±%10
DC Ayarlı Simetrik Güç Kaynağı : (-18V) - 0 - (+18V) DC / 1A
DC Sabit Simetrik Güç Kaynağı : (-5V) - 0 - (+5V) DC / 0.5A
AC Simetrik Güç Kaynağı : (12V) - 0 - (12V) AC / 0.5A
Voltmetre   : 0 - 99.9V, 3½ Dijit LED Display
Ampermetre   : 0 - 9.99A, 3½ Dijit LED Display
Fonksiyon Jeneratörü : Sinüs, Üçgen, Kare (TTL)
  Genlik Aralığı : 0 - 10Vpp
  Frekans Aralığı : 1Hz - 100KHz

Y-0038 Analog Uygulamalar Eğitim Seti ile Uygulama Modül Setlerinin kullanımı önerilmektedir.

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0016-AC
Ürün Açıklaması:
AC Devreler Uygulama Modülleri
Ürün Tipi:
Uygulama Modül Seti

Ürün Kodu:
Y-0016-DC
Ürün Açıklaması:
DC Devreler Uygulama Modülleri
Ürün Tipi:
Uygulama Modül Seti

	Ürün Kodu	Ürün Açıklaması	Ürün Tipi
	Y-0016-AC	AC Devreler Uygulama Modülleri	Uygulama Modül Seti
	Y-0016-DC	DC Devreler Uygulama Modülleri	Uygulama Modül Seti

Teknik Şartname

Analog Uygulamalar Eğitim Seti
Teknik Şartnamesi

• Eğitim seti üzerinde bulunan elemanlar panel üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Eğitim seti 220V AC / 50 hz ile çalışabilecek özellikte olmalıdır.
• Eğitim seti; yatay ve dikey olarak saklanabilecek yapıya uygun olmalıdır.
• Eğitim seti ile alternatif akım deney modülleri ve doğru akım deney modülleri kullanılabilecek yapıda olmalıdır.
• Eğitim seti panosu üzerindeki birimlerin Giriş/Çıkış uçları standart 2mm soketlerle yapılmış olmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti üzerinde en az aşağıdaki özelliklerle ve adetlerde giriş-çıkış birimlerini içermelidir. Söz konusu birimlerin breadboard ile bağlantıları 2mm-1mm fişli kablolarla yapılabilmelidir.

1 Adet ışıklı On/Off,
2x6 pozisyonlu Rotary Anahtar,
1 Adet 8ohm Hoparlör,
1 Adet 12V DC çift kontak röle,
2 Adet 12V flamanlı lamba,
2 Adet On/On durum anahtarı,
2 Adet On/Off/On durum anahtarı,
4 Adet Potansiyometre(1KΩ,10KΩ,100KΩ,1MΩ),
1 Adet DC Ayarlı simetrik güç kaynağı -18V—0—18V DC / 1A Göstergeli
1 Adet AC Simetrik Güç Kaynağı 12V—0—12V /0,5A,
1 Adet DC Sabit Simetrik Güç Kaynağı -5V—0—5V / 0.5A,
1 Adet Fonksiyon Jeneratörü sinüs, üçgen, kare(TTL) dalga üretebilmelidir. (En az; genlik 0-10VPP, frekans aralığı 1hz-100Khz)
Eğitim seti üzerinde, modül yuvası bulunmalıdır.
Eğitim seti ile beraber modül yuvasına uyumlu en az, 2800 delikli breadboard verilmelidir.
Eğitim seti üzerinde 2 adet 1mm - 2mm - 4mm soket çevrim adaptörü,
Eğitim seti üzerinde 2 adet 1mm - 2mm - BNC soket çevrim adaptörü

• Eğitim setine üretici tarafından verilmiş olan ürün kodu, cihaz üzerinde görünür şekilde yazılmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti; kullanılacağı zaman üst kapağı setten ayrılabilir, kullanılmayacağı zaman kilitlenebilir özellikte olmalıdır.
• Cihazla birlikte en az 1 adet 1.8 metre IEC güç kablosu ve 24 adet 2mm bağlantı kablosu verilmelidir.
• Teklif verecek firmanın TSE’den alınmış hizmet yeterlilik belgesi bulunmalıdır.
• Üretici firma TSE yada ISO9000 Kalite Güvence Belgelerinden herhangi birine sahip olmalıdır.
