DC Devreler Uygulama Modülleri
Teknik Şartnamesi

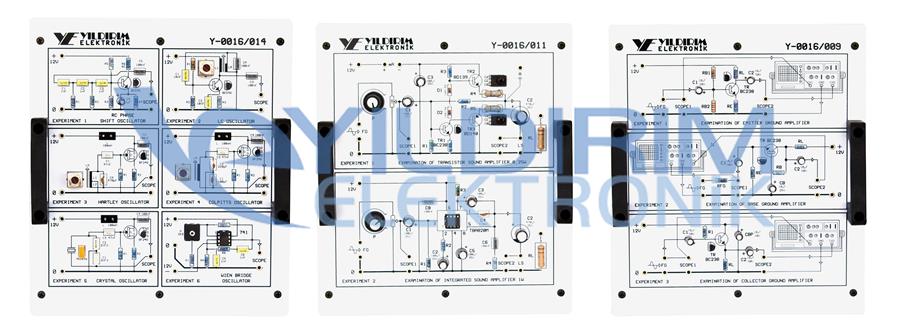

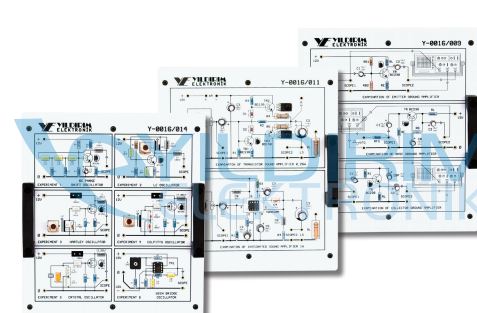

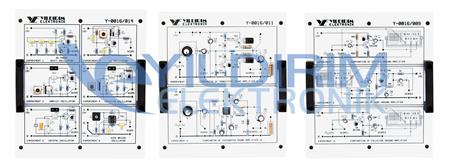

• DC Devreler Uygulama modülleri en az 14 modülden oluşmalıdır.
• Uygulama modüllerinin alt yüzeyleri darbe ve benzeri etkilere karşı dayanıklı plastik yapıda olmalıdır.
• Uygulama modüllerinin üst yüzeyi yalıtkan panelli ve devre şemalı olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Uygulama modülleri, bir ana ünite ile beraber kullanılacağı için, ana ünitenin modül yuvasına uyumlu olmalıdır.
• Eğitim seti üzerindeki tüm giriş-çıkışlar 2mm soketlerle yapılmış olmalıdır.
• Modül yuvasına, modülleri rahatça takıp çıkarmak için, modüllerin plastik tutamaçları olmalıdır.
• DC devreler uygulama modülleriyle en az aşağıdaki uygulamalar yapılmalıdır;
Direncin renk kodlarının incelenmesi,
OHM kanununun incelenmesi,
Kirchhoff gerilim kanunun incelenmesi,
Kirchhoff akım kanunun incelenmesi,
Seri bağlı dirençlerin incelenmesi,
Paralel bağlı dirençlerin incelenmesi,
Karışık bağlı dirençlerin incelenmesi,
Yıldız-Üçgen dönüşümünün incelenmesi,
Üçgen-Yıldız dönüşümünün incelenmesi,
Seri bağlı bobinlerin incelenmesi,
Paralel bağlı bobinlerin incelenmesi,
Karışık bağlı bobinlerin incelenmesi,
Seri bağlı kondansatörlerin incelenmesi,
Paralel bağlı kondansatörlerin incelenmesi,
Karışık bağlı kondansatörlerin incelenmesi,
Süperpozisyon teoreminin incelenmesi,
Thevenin teoreminin incelenmesi,
Norton teoreminin incelenmesi,
Diyotun incelenmesi,
Diyot karakteristiğinin çıkarılması,
Yarım dalga doğrultucunun incelenmesi,
Tam dalga doğrultucunun incelenmesi,
Köprü tipi tam dalga doğrultucunun incelenmesi,
Kondansatörlü yapılan filtrelemenin incelenmesi,
Yük akımının filtreye etkisinin incelenmesi,
∏ tipi filtrenin incelenmesi,
Gerilim ikileyecinin incelenmesi,
Gerilim üçleyicinin incelenmesi,
Gerilim dörtleyicinin incelenmesi,
Transistörün 1. Bölge karakteristiğinin çıkarılması,
Transistörün 2. Bölge karakteristiğinin çıkarılması,
Transistörün 3. Bölge karakteristiğinin çıkarılması,
Transistörün 4. Bölge karakteristiğinin çıkarılması,
Zener diyotun incelenmesi,
Zener diyotlu regüle devresinin incelenmesi,
Paralel regüleli doğrultmacın incelenmesi,
Seri regüleli doğrultmacın incelenmesi,
İdeal seri regüleli doğr doğrultmacın incelenmesi,
Emiteri topraklı yükseltecin incelenmesi,
Base’i topraklı yükseltecin incelenmesi,
Kollektörü topraklı yükseltecin incelenmesi,
A sınıfı yükseltecin incelenmesi,
B sınıfı yükseltecin incelenmesi,
C sınıfı yükseltecin incelenmesi,
Transistörlü ses yükseltecinin incelenmesi,
Entegreli ses yükseltecinin incelenmesi,
JFET’in giriş karakteristiğinin çıkarılması,
JFET’in çıkış karakteristiğinin çıkarılması,
JFET’in yükselteç olarak kullanılması,
E-VMOSFET’in giriş karakteristiğinin çıkarılması,
E-VMOSFET’in çıkış karakteristiğinin çıkarılması,
E-VMOSFET’in çalışmasının incelenmesi,
RC faz kaymalı osilatörün incelenmesi,
LC osilatörün incelenmesi,
Paralel Hartley osilatörün incelenmesi,
Kolpits osilatörün incelenmesi,
Kristal osilatörün incelenmesi,
Wien köprü osilatörün incelenmesi,
• Eğitim setleri ile birlikte yukarıda bulunan deneylerin en az konu içeriğini ve bağlantı şemasını anlatan deney kitabı verilmelidir.
• Eğitim setinin yanında, bağlantıları yapabilmek için, en az 24 adet 2mm kablo verilmelidir.
