Endüstriyel Elektronik Uygulama Modülleri
Teknik Şartnamesi
• Endüstriyel Elektronik Uygulama modülleri en az 8 modülden oluşmalıdır.
• Uygulama modüllerinin alt yüzeyleri darbe ve benzeri etkilere karşı dayanıklı plastik yapıda olmalıdır.
• Uygulama Modülleri üzerinde bulunan elemanlar panel üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Uygulama Modülleri üzerindeki tüm giriş-çıkışlar 2mm soketlerle yapılmış olmalıdır.
• Uygulama Modülleri; bir ana ünite ile kullanılacağı için, modül yuvasına uyumlu olmalıdır.
• Uygulama Modüllerinin üst yüzeyi yalıtkan panelli ve devre şemalı olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Modül yuvasına, modülleri rahatça takıp çıkarmak için, plastik tutamaçları olmalıdır.
• Endüstriyel uygulama modülleriyle en az aşağıdaki uygulamalar yapılmalıdır;
Manyetik rölenin çalışmasının incelenmesi,
Termik rölenin çalışmasının incelenmesi,
Termik ve manyetik rölenin birlikte kullanılması,
Transistörün anahtar olarak kullanılması deneyi,
RC zaman sabitinin incelenmesi,
RL zaman sabitinin incelenmesi,
SCHIMITT TRIGGER devresinin incelenmesi,
Turn-On zamanlayıcı devresinin incelenmesi,
Turn-Off zamanlayıcı devresinin incelenmesi,
Uzun zaman gecikmeli devresinin incelenmesi,
Merdiven otomatiğinin incelenmesi,
Arka arkaya çalışan devresinin incelenmesi,
Tristörün(SCR) incelenmesi,
Tristör durdurma metotlarının incelenmesi,
Tristörün yarım dalga redresör olarak çalışmasının incelenmesi,
Tristörün tam dalga redresör olarak çalışmasının incelenmesi,
SCS’nin çalışmasının incelenmesi,
Triyakın çalışmasının incelenmesi,
AC’da triyakla yapılan güç kontrolünün incelenmesi,
Triyakla yapılan faz(dimmer) kontrolünün incelenmesi,
Diyakın çalışmasının incelenmesi,
Diyakla yapılan osilatörün incelenmesi,
Kuadrak’ın çalışmasının incelenmesi,
Tek bileşenli transistörün(ujt) incelenmesi,
Ujt’nin osilatör olarak kullanılması,
Transistörün Ujt ile kontrol edilmesi,
Programlanabilir tek bileşenli transistörün incelenmesi,
Put’un osilatör olarak kullanılması,
Tristörün Put ile kontrol edilmesi,
Tek yönlü silikon anahtar(SUS) ve çift önlü silikon anahtarın (sbs) incelenmesi,
Darbe genişliği ayarlı osilatörün incelenmesi,
Transistörün PWM işaret ile kontrol edilmesi,
Işık yayan diyodun incelenmesi,
OP-AMP ile yapılmış komparatör devresinin incelenmesi,
LDR’nin incelenmesi,
LDR ile ortam ışık şiddetinin kontrol edilmesi,
Fotopil’in incelenmesi,
Fotopil’in yön ayarının yapılması,
Foto diyotun incelenmesi,
Foto diyot ile ortam ışık şiddetinin kontrol edilmesi,
Foto transistörün incelenmesi,
Foto transistör ile ortam ışık şiddetinin kontrol edilmesi,
Infrared led diyotun incelenmesi,
Infrared verici-alıcının incelenmesi,
Opto-coupler’ün incelenmesi,
Mekanik manyetik sensörün incelenmesi,
Elektronik manyetik sensörün incelenmesi,
NTC’nin incelenmesi,
NTC ile ortam sıcaklığının kontrol edilmesi,
PTC’nin incelenmesi,
PTC ile ortam sıcaklığının kontrol edilmesi,
Termokupl’un incelenmesi,
Ses transdüser ve sensörün incelenmesi,

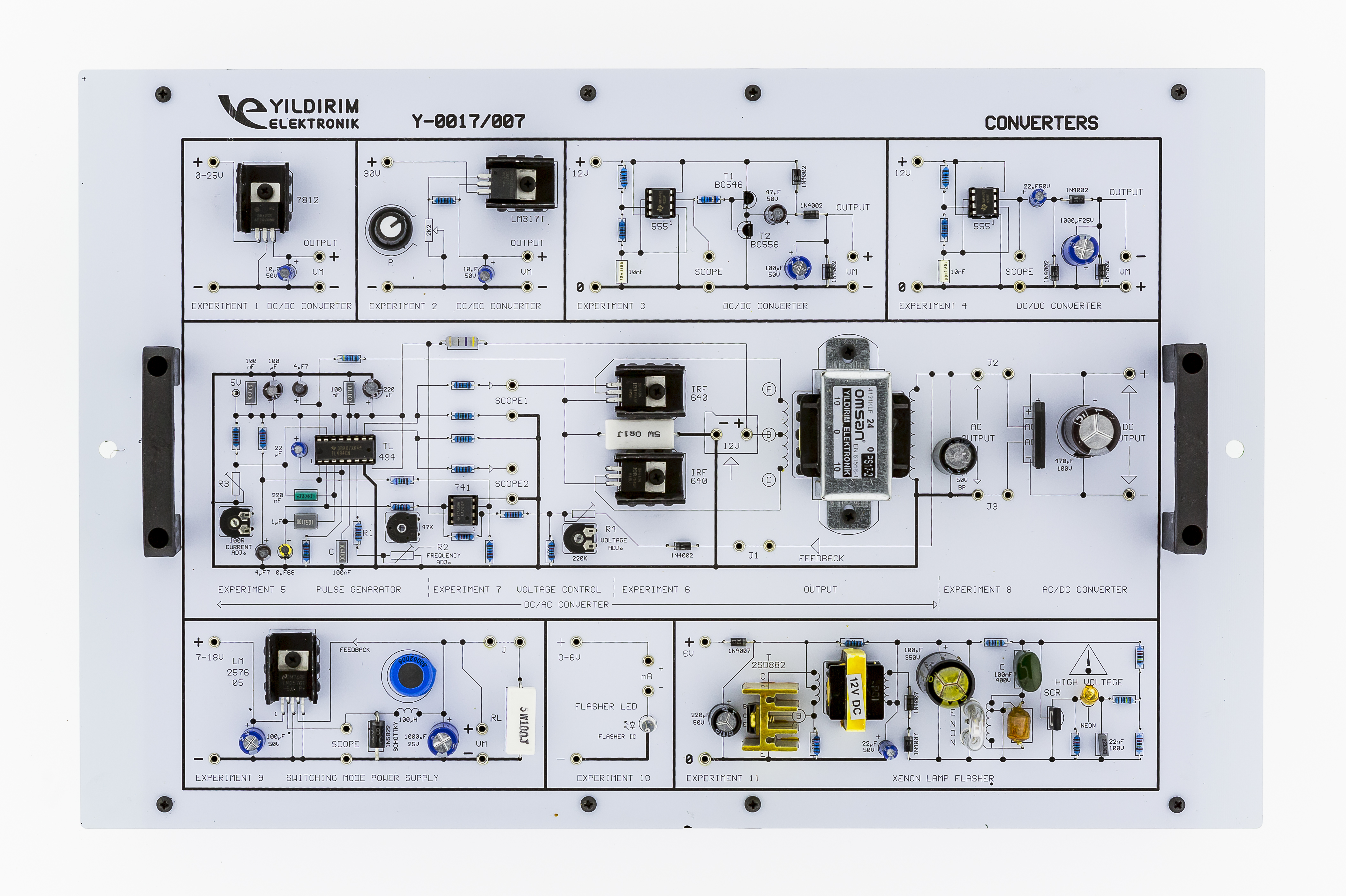

DC/DC sabit konvertörün incelenmesi,
DC/DC ayarlı konvertörün incelenmesi,
DC/DC gerilim yükselten konvertörün incelenmesi,
DC/DC gerilim tersleyen konvertörün incelenmesi,
DC/AC konvertörde pals jeneratörünün incelenmesi,
DC/AC konvertörde çıkış katının incelenmesi,
TL 494 entegresinde çıkış gerilimi kontrolünün incelenmesi,
AC/DC konvertörün incelenmesi,
Anahtarlamalı güç kaynağının incelenmesi,
Flasher Led’in incelenmesi,
Xenon lambalı flasher incelenmesi,
Darbe genişliği ayarlı kaynak ile DC motor kontrolü,
Simetrik kaynak ile DC motor kontrolü,
Servo motor kontrolü,
Step motor kontrolü,
• Eğitim setleri ile birlikte yukarıda bulunan deneylerin en az konu içeriğini ve bağlantı şemasını anlatan deney kitabı verilmelidir.
• Eğitim setinin yanında, bağlantıları yapabilmek için, en az 24 adet 2mm kablo verilmelidir.
