İşlemsel Yükselteçler Uygulama Modülleri

Teknik Eğitim Seti → Elektrik-Elektronik Laboratuvarı → Uygulama Modül Setleri → İşlemsel Yükselteçler Uygulama Modülleri

Sipariş No : Y-0014-M

İşlemsel Yükselteçler Uygulama Modülleri

4 farklı uygulama modülü

Katalog  Teknik Şartname

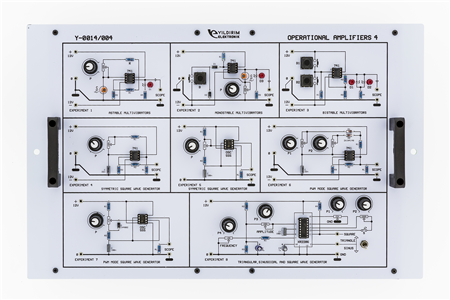

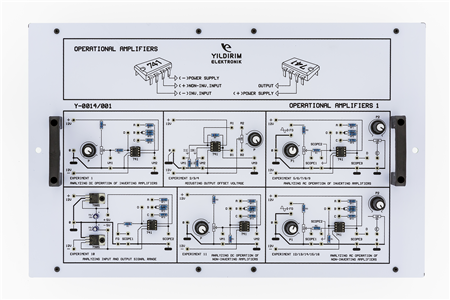

İşlemsel Yükselteçler Uygulama Modülleri, Op-Amp uygulamaları için tasarlanmış olup 4 adet deney modülünden oluşmaktadır.

Deney kitabında temel Op-Amp uygulamalarından matematiksel işlem ve multivibratör uygulamalarına kadar birçok uygulama şekillerle ayrıntılı olarak anlatılmıştır.

Deney kitabı içerisinde konu teorisi, uygulama alanları, eleman tanımları, devre şemaları ve grafiklerle desteklenmiş “Hazırlık bilgileri”, ayrıntılı olarak anlatılan “Deneyin yapılışı”, deneyle ilgili soruların ve deney sonuçlarının verildiği “Sonuçlar” bölümleri bulunmaktadır.

Sistem Sunumu :

Uygulama Modülleri            : 4 Adet
2mm Jaklı Kablo                  : 24 Adet, 4 Farklı renkte
Deney Kitabı                         : 1 Adet

Y-0014-M İşlemsel Yükselteçler Uygulama Modüllerinin Y-0017 Ana Ünite ile birlikte kullanımı önerilmektedir

Model/Opsiyon Seçim Tablosu
Ürün Kodu:
Y-0017
Ürün Açıklaması:
Endüstriyel Elektronik Eğitim Seti Ana Ünite
Ürün Tipi:
Ana Ünite
Ürün Kodu Ürün Açıklaması Ürün Tipi
Y-0017 Endüstriyel Elektronik Eğitim Seti Ana Ünite Ana Ünite

Teknik Şartname

İşlemsel Yükselteçler Uygulama Modülleri
Teknik Şartnamesi

• İşlemsel yükselteçler uygulama modülleri en az 4 modülden oluşmalıdır.
• Uygulama modüllerinin alt yüzeyleri darbe ve benzeri etkilere karşı dayanıklı plastik yapıda olmalıdır.
• Uygulama modülleri üzerinde bulunan elemanlar panel üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Uygulama modülleri üzerindeki tüm giriş-çıkışlar 2mm soketlerle yapılmış olmalıdır.
• Uygulama modülleri; bir ana ünite ile kullanılacağı için, modül yuvasına uyumlu olmalıdır.
• Uygulama modüllerinin üst yüzeyi yalıtkan panelli ve devre şemalı olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Modül yuvasına, modülleri rahatça takıp çıkarmak için, plastik tutamaçları olmalıdır.
• İşlemsel yükselteç uygulama modülleriyle en az aşağıdaki uygulamalar yapılmalıdır;

Eviren yükseltecin DC’de çalışmasının incelenmesi,
İşlemsel yükseltecin çıkış offset ayarının yapılması
İşlemsel yükseltecin giriş BIAS akımının ölçülmesi
İşlemsel yükseltecin giriş Offset akımının ve giriş Offset geriliminin ölçülmesi
Eviren yükseltecin AC ‘de çalışmasının incelenmesi
Eviren yükseltecin giriş - çıkış empedanslarının ölçülmesi
Eviren yükseltecin frekans bandının ölçülmesi
Eviren yükseltecin frekans kazanç ilişkisinin ölçülmesi
Yükselteçte faz kaymasının incelenmesi
İşlemsel yükselteçlerin giriş - çıkış sinyal sınırlarının incelenmesi
Evirmeyen yükseltecin DC ‘de çalışmasının incelenmesi
Evirmeyen yükseltecin AC ‘de çalışmasının incelenmesi
Evirmeyen yükseltecin giriş - çıkış empedanslarının ölçülmesi
Evirmeyen yükseltecin frekans bandının ölçülmesi
Evirmeyen yükseltecin frekans kazanç ilişkisinin incelenmesi
Evirmeyen yükselteçte faz kaymasının incelenmesi
İşlemsel yükseltecin Kıyaslayıcı olarak çalışmasının incelenmesi (2 Deney)
İşlemsel yükseltecin Toplayıcı olarak çalışmasının incelenmesi
İşlemsel yükseltecin Çıkarıcı olarak çalışmasının incelenmesi
İşlemsel yükseltecin Türev alıcı olarak çalışmasının incelenmesi
İşlemsel yükseltecin İntegral alıcı olarak çalışmasının incelenmesi
İşlemsel yükseltecin Logaritmik yükselteç olarak çalışmasının incelenmesi
İşlemsel yükseltecin Enstrümantasyonl yükselteci olarak çalışmasının incelenmesi
İşlemsel yükseltecin Sabit akım kaynağı olarak çalışmasının incelenmesi
İşlemsel yükseltecin Akım - Gerilim dönüştürücü olarak çalışmasının incelenmesi
İşlemsel yükseltecin Gerilim - Akım dönüştürücü olarak çalışmasının incelenmesi
İşlemsel yükseltecin Gerilim izleyici olarak çalışmasının incelenmesi
İşlemsel yükseltecin Yarım dalga doğrultmaç olarak çalışmasının incelenmesi
İşlemsel yükseltecin Tam dalga doğrultmaç olarak çalışmasının incelenmesi
İşlemsel yükseltecin Alçak geçirgen aktif filtre olarak çalışmasının incelenmesi
İşlemsel yükseltecin Yüksek geçirgen aktif filtre olarak çalışmasının incelenmesi
İşlemsel yükseltecin Pik dedektörü olarak çalışmasının incelenmesi
İşlemsel yükselteç ile yapılmış Kararsız (Astable) multivibratörün incelenmesi
İşlemsel yükselteç ile yapılmış Tek - Kararlı (Monostable) multivibratörün incelenmesi
İşlemsel yükselteç ile yapılmış Çift - Kararlı (Bistable) multivibratörün incelenmesi
İşlemsel yükselteç ile yapılmış Simetrik kare dalga üretecin incelenmesi (2 Deney)
İşlemsel yük.ile yapılmış Darbe genliği ayarlı Kare dalga üretecin incelenmesi (2 Deney)
XR 2206 tümleşik devresi ile yapılmış Üçgen - Sinüs - Kare dalga üretecin incelenmesi

• Eğitim setleri ile birlikte yukarıda bulunan deneylerin en az konu içeriğini ve bağlantı şemasını anlatan deney kitabı verilmelidir.
• Eğitim setinin yanında, bağlantıları yapabilmek için, en az 24 adet 2mm kablo verilmelidir.
