Uluslararası Pil Test Standartlarına Uygunluk: IEC, ISO, UL ve GB/T vb.
Rejeneratif pil enerjisi deşarjı: (Verimlilik >%90, Güç Faktörü >0.95, I_THD <%5)
Optimum çözünürlük için çoklu voltaj ve akım aralığına sahip otomatik aralık değiştirme
Yüksek doğrulukta akım/voltaj ölçümü:
Akım yükselme oranı (%10 - %90):
1ms (<300kW)
10ms (300–600kW)
NEDC, FUDS, HPPC için dinamik (akım/güç) sürüş profili simülasyon testleri
Test kanalı paralel çalıştırma özelliği
Test verisi analiz fonksiyonu
Güç kesintisi sonrası veri kurtarma koruması
Anormalliklere karşı otomatik koruma
Pil simülatörü (opsiyonel)
Yüksek güçlü test ekipmanı:
Özelleştirilmiş entegrasyon işlevleri:
Uygulamalar:
Güç batarya modülü
Enerji depolama sistemi
Motor sürücüsü
Güç kontrol sistemi

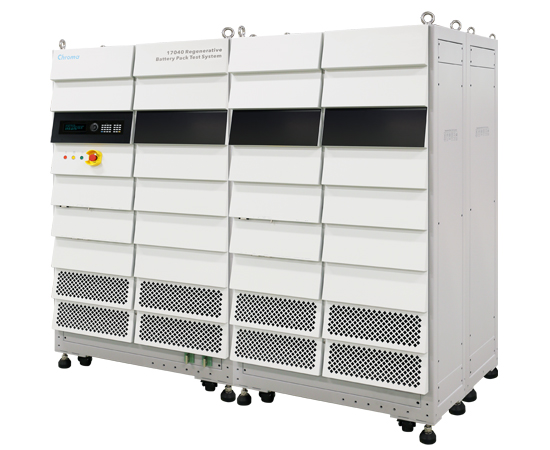

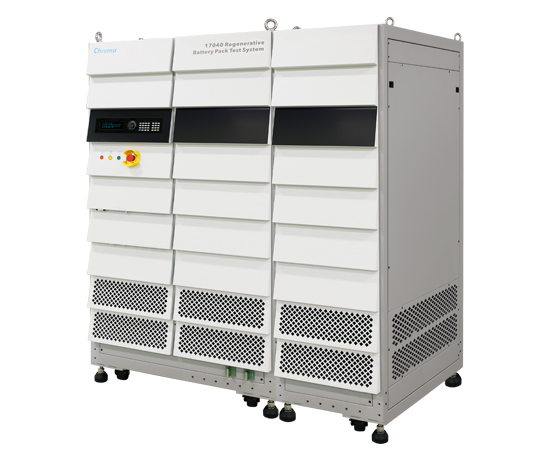

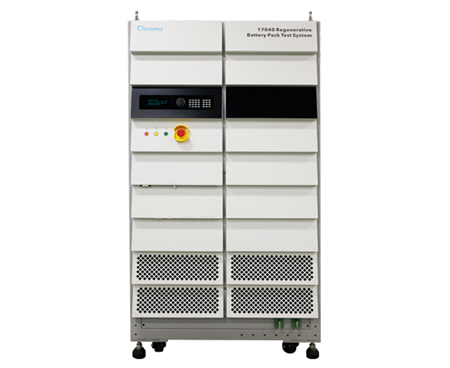

Chroma 17040 Rejeneratif Batarya Paketi Test Sistemi, ikincil batarya modülü ve paket testleri için özel olarak tasarlanmış yüksek hassasiyetli bir sistemdir. Deşarj sırasında güç tüketimini büyük ölçüde azaltan enerji geri kazanım özelliğine sahiptir ve dinamik şarj-deşarj koşullarında bile diğer cihazlarda harmonik kirlilik oluşturmadan kararlı bir güç şebekesi sağlar. Bu sistem, batarya modülünden deşarj edilen elektrik enerjisini geleneksel cihazlarda olduğu gibi ısı şeklinde boşa harcamak yerine şebekeye geri kazandırarak HVAC gereksinimlerini azaltır.
Chroma 17040 sistemi, paralel kanal yapısı ve dinamik profil simülasyon işlevlerine sahiptir. Paralel çalıştırma yeteneği sayesinde şarj ve deşarj akımı/gücü maksimum düzeye çıkarılarak cihaz kullanımında verimlilik ve esneklik artar. Dinamik profil simülasyonu, belirli bir sürüş profilinin batarya dalga formunu akım veya güç modunda yüklemeye olanak tanır ve bu da NEDC/FUDS gerekliliklerini karşılar. Çift yönlü mimarisi sayesinde şarj ve deşarj geçiş durumlarında akım kesintiye uğramaz ve bu da sürüş koşullarının ISO, IEC, UL ve GB/T gibi uluslararası test standartlarına uygun şekilde doğru şekilde simüle edilmesini sağlar.
Chroma’nın güçlü “Battery Pro” yazılımı ile donatılmış olan 17040 sistemi, bağımsız kanal testleri için esnek test düzenleme işlevlerine sahiptir ve ikincil batarya paketlerinin yüksek güvenlik ve kararlılıkla test edilmesine olanak tanıyan farklılaştırılmış gereksinimlere uyum sağlar. Ayrıca test verilerinin güç kesintisi durumunda kaybolmaması için veri kurtarma desteği sunar.
Test sistemi, çok sayıda güvenlik özelliği içerir: Aşırı Voltaj Koruması, Aşırı Akım Koruması, Aşırı Sıcaklık Koruması ve harici parametre algılama. Bu sayede bataryaların güvenli şarj/deşarj testleri sağlanır. Ayrıca, güç kesintilerine karşı veri kaybı, veri saklama ve kurtarma işlemleri koruma altındadır.
Güvenlik – Risk Yönetimini Güçlendirme
Şarj/deşarj cihazına doğrudan test yükleme, kesme ve koruma kriterlerini uygulayabilme; bu sayede dahili yazılım ve donanım aracılığıyla çok katmanlı koruma sağlanır.
BMS, veri kaydedici (Data Logger), sıcaklık odası ve I/O sinyallerinden gerçek zamanlı izleme parametrelerini alabilmek için harici donanım entegre edilebilir. Bu sayede uyarı, kesme veya kapatma koruması gerçekleştirilir.
BMS okumaları ve veri kaydedici üzerinden alınan ölçümlerle batarya paketlerinin farklı voltaj ve sıcaklık değerlerini izleyebilir, ayrıca anlık karar verip koruma uygulayabilir.
Birden fazla uyarı ve koruma modu yerleşiktir:
OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RMT_RVS
Hassasiyet – Ürün Kalitesini Artırma
Yüksek frekanslı örnekleme ölçüm teknolojisi: Maks. örnekleme hızı 50kHz ile dinamik ölçüm hassasiyeti sağlanır.
Voltaj hassasiyeti: ± (okumanın %0.02’si ± aralığın %0.02’si)
Akım hassasiyeti: ± (okumanın %0.05’i ± aralığın %0.05’i)
Hızlı yanıtlı test teknolojisi: 5ms (-%90’dan %90’a) akım geçiş süresiyle çeşitli test uygulamalarına uygundur.
Otomatik voltaj/akım aralık değiştirme fonksiyonu: Akım değişimiyle birlikte aralıklar otomatik olarak ayarlanarak ölçüm doğruluğu optimize edilir.
Dinamik sürüş profili simülasyonu (dalga formu) desteklenir. Gerçek sürüş koşullarındaki akım ve güç durumunu simüle ederek NEDC, FUDS ve HPPC standartlarına uygunluk sağlar.
Model/Opsiyon Seçim Tablosu
