MODÜLER TİP TESİSAT EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; kuvvetli akım aydınlatma ve zayıf akım tesisatları ile ilgili 4 ayrı panel olarak modüler yapıda tasarlanmış olmalıdır.
3) Eğitim setinde panellerin bir yüzü teorik ve devre çalışmalarına ayrılmış yazı tahtalı olmalı, teorinin ve uygulamanın birlikte yapılmasına imkan tanımalıdır.
4) Eğitim seti üzerinde bulunan 4 adet uygulama panelinden 2 adedi Kuvvetli Akım Aydınlatma, diğer 2 adedi ise Zayıf Akım, Çağırma ve Bildirme Tesisatı uygulamalarına yönelik tasarımda olmalı, ayrıca zayıf akım modülünde bulunan minyatür kapı üzerinde kapı kilidi sistemi bulunmalıdır.
5) Set üzerinde bulunan tesisat elemanları (kasa, buat, boru, lamba takozu, sigorta kutusu vs.) sabit sıva altı tesisatı yapısında, değişik tesisat uygulama seçenekleri hazırlanmış panellerde, devrelere uygun kabloların çekilip tesisat elemanları ile bağlantısı yapılabilecek yapıda olmalıdır.
6) Eğitim setinin tüm panellerdeki kullanılacak enerji üniteleri ayrı ayrı oluşturulmalı ve her enerji ünitesi öğretmen kontrol ünitesinden kontrol edilebilmelidir.
7) Eğitim setinde, teori ve uygulamanın pekişmesi için arızalar yapılıp öğrencinin arızayı tespit ve analiz edip gidermesi sağlanmalıdır.
8) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir ve bu deneyler için gerekli olan tüm sarf malzemeleri verilmelidir.
1. Kuvvetli Akım, Aydınlatma Deneyleri
Tek kutuplu (normal) anahtarlı bir veya daha fazla lambalı aydınlatma tesisatı, Komitatör anahtarlı aydınlatma tesisatı, Vavien anahtarlı aydınlatma tesisatı, Aydınlatma - priz tesisatı, Merdiven otomatiği tesisatı, Sayaç - kolon - linye - sorti uygulama (ev) tesisatı, 1x20W floresan lamba tesisatı, 1x40W - 2x20W floresan lamba tesisatı, Darbe anahtarlı aydınlatma tesisatı uygulamaları yapılabilmelidir.
2. Zayıf Akım Deneyleri
Bir butonla bir zilin çalışması, Bir butonla iki zilin (Paralel bağlama) çalışması, İki butonla bir zilin çalışması, Karşılıklı çağırma tesisatı, 3 aboneli numaratör tesisatı, 3 aboneli kapı otomatiği tesisatı, Aşağıdan çağırmalı iki kat 2 daireli zil - numaratör – kapı otomatiği tesisatı, TV dağıtım tesisatı, Telefon dağıtım tesisatı uygulamaları yapılabilmelidir.
9) Eğitim seti ile birlikte üretici firma tarafından hazırlanmış Türkçe, her deneyin yapılmasını İşlem sırasıyla açık biçimde anlatan deney sonuçlarının kuramsal ve pratik olarak karşılaştırıldığı deney kitabı olmalıdır.
10) Eğitim setinin enerji ünitesi aşağıda belirtilen teknik özellikleri sağlamalıdır.
• Her bir panel için 1 adet bulunmalıdır.
• 30mA kaçak akım röle ve sigorta korumalı
• Merkezi kumanda kontrollü
• AC Voltaj çıkışı: 12V - 220V AC En az 3 adet korumalı topraklı priz
• AC Voltaj çıkışı: 12V - 220V AC 4mm yalıtkanlı banana soketli olmalıdır.
11) Eğitim setinin kontrol paneli aşağıda belirtilen teknik özellikleri sağlamalıdır.
• Eğitim setinin her bir panelinin enerji kontrolü yapılabilmektedir.
• Her panel ON / OFF anahtarla kontrol edilir.
• Her ON / OFF anahtar sinyal lambalıdır.
• Her ON / OFF anahtarda kontrol ettiği panelin adı belirtilmiştir.
• Kontrol paneli sigorta korumalı, yale anahtar kumandalı, Acil stop butonlu olmalıdır.
12) Eğitim setinin 4 adet uygulama paneli olmalı ve bu uygulama panelleri en az aşağıda belirtilen özelliklerde olmalıdır.

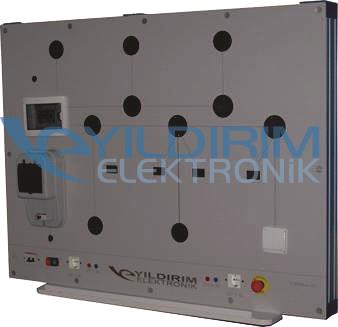

A. Sıva Altı Kuvvetli Akım (Ev) Tesisatı Uygulama Paneli
• Enerji hattı (kolon şeması) uygulaması.
• Kolon sigortası - sayaç bağlantısı
• Linye (Dağıtım) tablosu - kaçak akım rölesi ve linye sigortaları bağlantısı
• Priz linye - sorti hatlarının uygulamaları
• Aydınlatma linye - sorti hatlarının uygulamaları
• Ünite üzerinde tesisat devrelerinin oluşturulması, kabloların çekilmesi, buat bağlantılarının yapılması, sayaç - sigorta ve anahtar – priz bağlantılarının yapılması uygulamaları yapılabilmelidir.
B. Sıva Altı Kuvvetli Akım Aydınlatma - Merdiven Otomatiği Tesisatı Uygulama Paneli
• Tek kutuplu anahtar, komitatör, vavien anahtarlı aydınlatma tesisatlarının uygulaması
• 3 katlı merdiven otomatiği tesisatı, darbe anahtarlı aydınlatma tesisatı uygulaması
• Aydınlatma - priz tesisatı uygulaması
• Uygulamalarda uygun döşenmiş boru hattını seçerek, kabloların döşenmesi, buat, anahtar, priz, sigorta ve duy bağlantılarının yapılması uygulamaları yapılabilmelidir.
C. Sıva Altı Zayıf Akım Çağırma Bildirim Tesisatı Uygulama Paneli
• Çağırma - bildirim tesisatı genel uygulaması
• Bir butonla bir veya İki zil, iki butonla bir zil vb. tesisat uygulamaları
• Karşılıklı çağırma, refkontak tesisatı uygulaması
• 3 aboneli numaratör, 3 daireli kapı otomatiği tesisatı uygulaması
• Uygulamalarda uygun döşenmiş boru hattını seçerek, kabloların döşenmesi, buat, anahtar, priz, sigorta ve duy bağlantılarının yapılması uygulamaları yapılabilmelidir.
D. Sıva Altı Zayıf Akım Telefon ve 2 Kat 2 Daireli Komple Çağırma Bildirim Tesisatı Uygulama Paneli
• 3 Aboneli TV dağıtım uygulaması
• 2 Aboneli Telefon dağıtım uygulaması
• 2 Kat iki daireli kapı otomatiği, numaratör, aşağıdan çağırma zil tesisatı uygulaması
• Uygulamalarda uygun döşenmiş boru hattını seçerek, kabloların döşenmesi, buat, anahtar, priz, sigorta ve duy bağlantılarının yapılması uygulamaları yapılabilmelidir.
13)Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
14)Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
