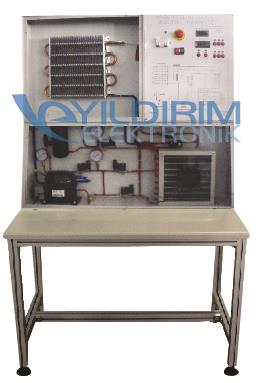

TEMEL SOĞUTMA YÖNTEMLERİ EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; soğutma sistem yapısı, çalışması ve teorisinin gözlenmesi, basınç - sıcaklık ilişkisi, oluşan arızaların tespiti - giderilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olacak tasarımda olmalıdır.
3) Eğitim setinde kullanılan bütün elemanlar endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıda olmalı ve endüstri sektöründe de kullanılabilmelidir.
4) Eğitim seti, opsiyonel olarak set üzerinde yapılan deneylerin bilgisayar ortamından kontrol edilip, gözlenmesini sağlamak istendiğinde bilgisayara bağlanabilir yapıda olmalıdır.
5) Eğitim seti deney masası en az 150 x 100 x 40cm boyutlarında, deney masası PVC kaplı, masa ayakları lastik düzey ayarlı olmalı, eğitim seti masası üzerine soğutma elemanları dikey olarak monte edilmelidir.
6) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir.
• Soğutma teorisinin incelenmesi
• Soğutma çevriminin incelenmesi
• Basınç - Sıcaklı ilişkisinin incelenmesi
• Ekovat çalışma süresinin soğutmaya etkisinin incelenmesi
• Kondanserin öneminin gözlenmesinin incelenmesi
• Sistem üzerinde ısı ayarının yapılmasının incelenmesi
• Kılcal borunun tıkanması arızasının incelenmesi Sistem üzerinde az gaz - çok gaz arızasının incelenmesi
• Kondanserin devreden çıkarılması arızasının incelenmesi
• Evaparatörün devreden çıkarılması arızasının incelenmesi
• Sistemdeki gazın gözlenmesi
• Gaz Şarj ve Deşarj deneyleri
7) Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme gerilimi : 220V - 240V AC, 50/60Hz
• Temel soğutma sorun giderme sistemini gösteren sade yapı
• Alçak ve Yüksek basınç göstergeleri
• Tüm sistemin incelenmesini ve gözlemlenmesini sağlayan şeffaf pleksiglass yapı
• Gaz geçişinin izlenebileceği gözetleme camı
• 6 adet soğutma sisteminde meydana gelen gaz arızalarını içeren simülasyon arıza butonları
• Start - Stop - Acil durdurma butonları
• Kaçak akım ve sigorta korumalı
• Panel üzeri temel soğutma sorun giderme genel blok şemalı
• Dijital ısı göstergeli
• Set üzerinde aşağıda belirtilen elemanlar bulunmalıdır
Dijital Termostat, Manometreler, Hermetik kompresör, Evaparatör ve Kondanser olmalıdır.
8) Eğitim seti deney masası en az 160 x 80 x 50cm boyutlarında, deney masası PVC kaplı, masa ayakları lastik düzey ayarlı olmalı ve eğitim seti masası üzerine soğutma elemanları dikey olarak monte edilebilmelidir.
9) Eğitim seti ile birlikte temel soğutma sorun giderme sistemleri ile ilgili teorik bilgiler, uygulama alanları, elemanların tanınması ve pratikteki şekilleri detaylı olarak anlatılmış eğitim kitabı verilmelidir.
10) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
11) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
