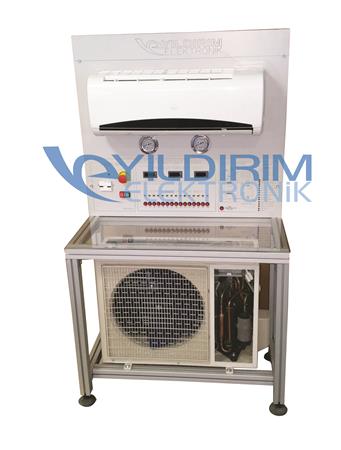

SPLİT KLİMA EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; split klimaların yapısı, çalışması ve teorisinin gözlenmesi, oluşan arızaların tespiti – giderilmesi, devre elemanlarının tanınması ve uygulamalı eğitime uygun olmalıdır.
3) Eğitim setinde kullanılan bütün elemanlar endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıda olmalı ve endüstri sektöründe de kullanılabilmelidir.
4) Eğitim seti, opsiyonel olarak set üzerinde yapılan deneylerin bilgisayar ortamından kontrol edilip, gözlenmesini sağlamak istendiğinde bilgisayara bağlanabilir yapıda olmalıdır.
5) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir.
• Enerji kesik arızasının incelenmesi
• Dört yollu vana arızasının incelenmesi
• Boru sıcaklık sensörü arızasının incelenmesi
• Ortam sıcaklık sensörü arızasının incelenmesi
• Dış ünite fan motoru arızasının incelenmesi
• Ekavot arızasının incelenmesi
• Ortam, Kondanser ve Evaporatör ısılarının gözlenmesi ve ölçülmesi
• Alçak ve Yüksek basınç değerlerinin gözlenmesi ve ölçülmesi
• Kondansatör arızalarının incelenmesi
• Rüzgar yönlendirme paneli arızasının incelenmesi
• Elektronik kart arızasının incelenmesi
• İyonizasyon arızasının incelenmesi
• İç ünite göstergesi arızasının incelenmesi
• IR sensör arızasının incelenmesi
• Uzaktan kumanda arızasının incelenmesi
• Arıza sonuçlarının gözlenmesi
6) Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme gerilimi: 220V - 240V AC, 50/60Hz
• Split Klima sistemini gösteren sade yapı
• Klima içyapısının izlenebileceği gözetleme camı
• 15 adet split klima sisteminde meydana gelen arızalarını içeren simülasyon arıza butonları
• Dijital ölçüm göstergeleri
Kondaser, Ortam, Evaporatör
• Analog ölçüm göstergeleri
Alçak Basınç, Yüksek Basınç
• Setin normal çalışma veya arıza durumunu gösterir çift renkli LED sistemi
• Set üzerinde hangi ürünün arızalı olduğunu gösteren LED sistemi
• Start - Stop - Acil durdurma butonları
• Kaçak akım ve sigorta korumalı
• Panel üzeri düşük ve yüksek manometreli soğutma çevrimi genel blok şemalı olmalıdır.
7) Eğitim seti deney masası en az 150 x 80 x 40cm boyutlarında, deney masası üstü PVC kaplı, masa ayakları lastik düzey ayarlı olmalı ve eğitim seti masası üzerine soğutma elemanları dikey olarak monte edilebilmelidir.
8) Eğitim seti ile birlikte split klima sistemleri ile ilgili teorik bilgiler, uygulama alanları, elemanların tanınması ve pratikteki şekilleri detaylı olarak anlatılmış eğitim kitabı verilmelidir.
9) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
10) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
