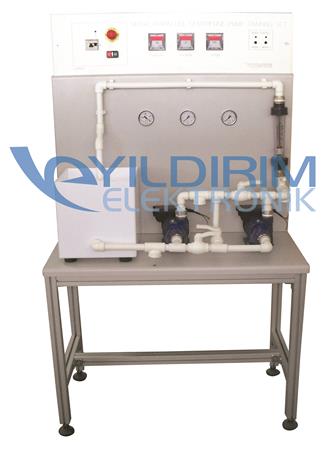

SERİ - PARALEL SANTRİFÜJ POMPA EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; seri - paralel santrifüj pompa sistem yapısı, çalışması ve teorisinin gözlenmesi, debi - basınç ilişkisi, oluşan arızaların tespiti - giderilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olacak tasarımda olmalıdır.
3) Eğitim setinde kullanılan bütün elemanlar endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıda olmalı ve endüstri sektöründe de kullanılabilmelidir.
4) Eğitim seti, opsiyonel olarak set üzerinde yapılan deneylerin bilgisayar ortamından kontrol edilip, gözlenmesini sağlamak istendiğinde bilgisayara bağlanabilir yapıda olmalıdır.
5) Eğitim seti deney masası en az 160 x 100 x 60cm boyutlarında 45x45mm eloksallı alüminyum profilden tasarlanmış, deney masası üstü en az 100 x 50cm 30mm laminant (PVC) kaplı, masa ayakları lastik düzey ayarlı olmalıdır.
6) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir.
• Pompa gücünün bulunmasının incelenmesi
• Pompa ana basıncı ile akış oranı arasındaki bağlantının hesaplanması
• Pompa veriminin hesaplanması
• Pompa özgül hızının hesaplanması
• Pompa vakumunun hesaplanması
• Seri pompa karakteristiğinin bulunması
• Paralel pompa karakteristiğinin bulunması yapılabilmelidir.
7) Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme gerilimi: 220V - 240V AC, 50/60Hz
• Seri - Paralel Santrifüj Pompa sistemini gösteren sade yapı
• Dijital ölçüm göstergeleri (Voltmetre, Ampermetre, Cosφmetre)
• Analog ölçüm göstergeleri (Vakum, Basınç, Debimetre (Akış ölçer))
• 2 adet Santrifüj pompa
• Su Tankı
• 4 adet Küresel vana
• Bağlantı ve akışkan sıvı boruları
• Start - Stop - Acil durdurma butonları
• Kaçak akım ve sigorta korumalı olmalıdır.
8) Eğitim seti ile birlikte seri - paralel santrifüj pompa sistemleri ile ilgili teorik bilgiler, uygulama alanları, elemanların tanınması ve pratikteki şekilleri detaylı olarak anlatılmış eğitim kitabı verilmelidir.
9) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
10) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
