Teknik Şartname

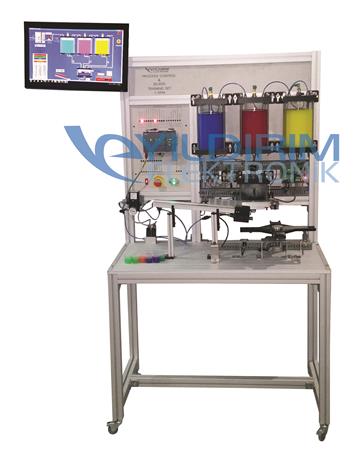

Process ve scada eğitim seti, process otomasyon konularına yönelik uygulama yapma ve proje geliştirme çalışmalarına imkan verecek yapıdadır. Basınç, seviye ve sıcaklık parametreleri ölçümü, izlenmesi ve kontrolü yapılmaktadır.
Process, üç rengin (Cyan-Magent-Yellow) çeşitli oranlarda karıştırılması ile yeni bir renk elde etme uygulamasına göre dizayn edilmiştir.
Ana sıvı tanklarında yer alan renkli sıvıların miktarı ultrasonic seviye sensörleri ile analog olarak izlenebilmektedir. Basınç hattında oransal regülatör ve basınç sensörü bulunmaktadır.
Elde edilen renkli sıvı, mikser tankında karıştırılarak belirlenen sabit sıcaklık altında tutulmaktadır. Karışımın sıcaklığını ölçmek ve kontrol etmek için PLC PID bloğu kullanılmıştır.
Boş şişeler dairesel dolum ünitesine, Air Slide tarafından otomatik ve ya manuel olarak tek tek sürülmektedir.
Oluşturulan karışım, dolum ünitesine gelen şişelere, debimetre ile hassas dozajlama yapılarak boşaltılır ve bir sonraki istasyona dairesel hareket mekanizması ile iletilir.
Sistemim tamamı PLC ile kontrol edilmekte olup tüm giriş-çıkışlar ve veriler SCADA ekranı üzerinde görsel objelere dönüştürülebilmektedir
Teknik Özellikler :
• Besleme gerilimi 220 - 240 VAC, 50-60 Hz
• Dahili Siemens S7-1200 1215C DC/DC/DC PLC (14 DI, 10 DO - 6 AI, 2 DO)
• On/off anahtar, start-stop ve acil durdurma butonları
• 3’er adet ultrasonik sıvı seviye sensörü, basınç sensörü ve optik sensör
• Endüktif sensör, kapasitif sensörü ve sıcaklık sensörü
• Pnömatik beslemeli taşıma kanalı
• 3 adet dikey konumlu sıvı tankı
• Mikser ünitesi
• Oransal regülatör
• Sayısal girişlerde led ve simülasyon anahtarları
• Analog giriş ve çıkışlar için 2mm bağlantı soketleri
• Manuel ve plc kontrollü dairesel hareket mekanizmalı tabla
• Dijital ve analog basınç göstergeleri
• Hava kontrol valfleri
Uygulamalar :
• Process Otomasyon araçlarını birlikte görme ve uygulama geliştirme
• Basınç, sıcaklık ve seviye gibi process otomasyon parametrelerini ölçme ve kontrol etme yeterlilikleri kazanma
• PLC programlama yönelik çalışmalar
• PID kontrolörü kullanma
• SCADA projesi hazırlama
• Elektropnömatik uygulaması
• Program simülasyonu
• Dijital giriş/çıkış uygulamaları
• Analog giriş/çıkış uygulamaları
• Kurma/Montaj uygulamaları
• Tanı ve arıza onarım
• Yorum ve dokümantasyon inceleme
Uygulamalarınız İçin İhtiyacınız :
• 25 lt/dk, 6 bar Sessiz Hava Kompresörü (Y-0053-P000)
