Teknik Şartname

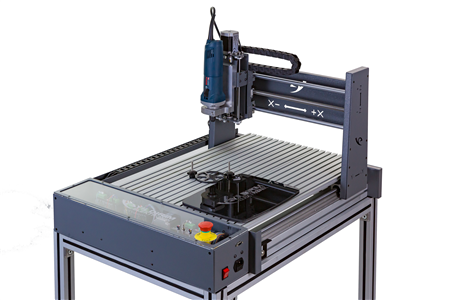

Temel bir CNC sisteminin yapısını ve çalışmasını; elektronik, mekanik ve yazılım boyutuyla göstermeye yönelik dizayn edilmiş bir eğitim setidir.
Mekanik ve elektronik aksamlarının tümü izlenebilir yapıdadır. Kontrol ünitesinde kullanılan şeffaf pleksi kapak tüm elektronik devre ve sürücüler ile bağlantıların görülebilmesi mümkün kılınmıştır.
Mekanik yapıda; Derlin, alüminyum alaşımlı gövde ve T oluklu alüminyum sigma profil kullanılmıştır. 2 mm hatveli vidalı mil ve eksenlerde 20 mm lineer rulman kullanılmıştır. Ahşap, plastik, reçine, bakır, alüminyum, fiber ve strafor vb. malzemeleri işlemede rahatlıkla çalışabilir.
Teknik Özellikler :
• Besleme gerilimi 220 - 240V AC, 50-60 Hz
• Tabla Alanı(x,y): 50 x 71 cm T oluklu alüminyum Sigma Profilli Tabla
• İşleme Alanı(x,y): 40 x 45 cm
• Dik işleme Ölçüsü (z): 10 cm
• İletişim: RS232, USB
• Elektronik Sürücü: Optik İzolasyonlu Micro Step Sürücü
• Eksen Motorları: Step Motor
• Çözünürlük (0,18°@): 0.0025 mm
• Spindle motor: 600W 12.000/27.000 d/d devir ayarlı
• Kontrolcü: 3+1 Eksen CNC Kontrol
• Yazılım: Windows tabanlı CNC-Kontrol ve CAM yazılımı (Türkçe dil desteği)
• Desteklediği CAM formatları : DXF, STL, PLT, PTC, GERBER, Resim Dosyaları (JPG, BMP TIFF, PNG vb.), DNC (NC G kodları)
• Acil durdurma butonu ve eksen sonu limit anahtarları
Uygulamalar :
• CNC makinelerinin sistem elemanlarının tanınması
• Mekanik yapının elektronik bağlantısı ve kontrolü
• Step Motorların mekanik sistemlerde pozisyon ve hız kontrol uygulamaları
• Step Motor sürücü teknikleri
• Taşıma mekanizmalarının çalışma prensibi
• Elektromekanik sistemlerin incelenmesi ve devreye alınması
• Bilgisayar destekli tasarım (CAM) uygulamaları
• Talaşlı üretim tekniklerinin incelenmesi
Uygulamalariniz İçin İhtiyacınız :
• İşlenecek parça ve yapılacak işe uygun kesiciler
• Bilgisayar
