HİDROLİK – ELEKTROHİDROLİK EĞİTİM SETİ
TEKNİK ŞARTNAMESİ
1)Üretici firma TSE yada ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2)Eğitim seti 3 ana konuyu içermelidir
• Hidrolik
• Elektrohidrolik
• Kontrol Paneli
3)Eğitim seti en az aşağıda belirtilen uygulamaların yapılmasına olanak sağlamalıdır.
• Hidrolik ve Elektrohidrolik Devre Uygulamaları
• Güç ünitesinin kurulumu ve kullanımı
• Elektrik ve mekanik uyarılı valfler ile uygulamalar
• Hız kontrol valfleri ile uygulamalar
• Basınç ayar regülatörleri
• Mantıksal valfler ile ilgili uygulamalar
• PLC ve selenoid valfler ile elektrohidrolik uygulamaları
• Oransal hidrolik uygulamaları
• Gaz basınçlı akü kullanımı
• Sensörlerin hidrolik devrelerde kullanımı
• DC, Step ve Hidrolik motor kullanımları
• Buton ve Sinyal lambalarının kullanımı
• Program simülasyonu
• PLC Dijital giris/çıkıs uygulamaları
• PLC Analog giris/çıkıs uygulamaları
• Kurma/Montaj uygulamaları
• Tanı ve arıza onarım yapılabilmelidir.
4)Eğitim seti ile birlikte uygulama kitapları olmalıdır. Opsiyonel olarak kullanılabilecek, bilgisayar ortamında devreyi çizip simülasyon yapılabilecek özellikte yazılımlar ile uyumlu olarak çalışabilecek yapıda olmalıdır.
5)Sistem sunumunda aşağıdaki ekipmanlar bulunmalıdır.

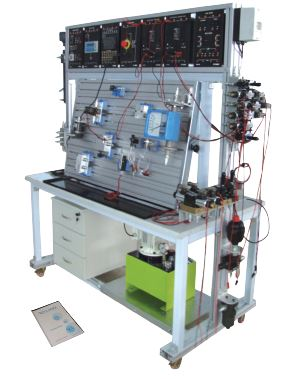

A. DENEY MASASI
Kilitli tekerlekli, dayanıklı ve aksamları ile deneylerin istenilen mekanda yapılmasına imkan sağlamalıdır.
a. Deney Masası alüminyumdan imal edilmiş olup kontrol modülleri için kızaklı yapıda ve 1200x800 ölçülerinde olmalıdır.
b. Deney Masasıyla birlikte en az bir adet üçlü çekmece verilmelidir.
c. Uygulama elemanlarının takıldığı alüminyum T kanallı plaka masaya monte edilebilir yapıda olmalı ve masa üzerinde alüminyum plaka için açı ayarlı mekanizma bulunmalıdır.
d. Masa ile birlikte en az aşağıda listelenen özelliklerde hidrolik güç ünitesi de olmalıdır.
1. Basınç Emniyet Valfli,
2. En az3 lt/dk debili,
3. Yaklaşık 120 bar basınçlı,
4. AC220V 0,37kW’lık Elektrik Motoru,
5. 20 lt tank kapasiteli,
6. Start/Stop Kumada kutusu olmalıdır.
B. HİDROLİK UYGULAMA EKİPMANLARI
a. Uygulama elemanlarının ortak teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. 0-10 bar çalışma basınçları ve 4 mm hava tesisatı
2. Tüm elemanların alüminyum plakaya montajı için plastik tutucuları olmalıdır
b. Setle birlikte en az aşağıda belirtilen temel pnömatik uygulama elemanları bulunmalıdır.
1. Basınç Sıralama Valfi
2. Basınç Düşürme Valfi
3. Denge Kompanzatörü
4. 4/2 Kol Yay Valf
5. 4/3 Kol Yay Kapalı Merkez Valf
6. 4/3 Kol Yay ABT Merkez Valf
7. 4/3 Kol yay H Mmerkez Valf
8. 4/3 Kol Yay Açık Merkez
9. Küresel Vana
10. Şarj valfli Akü
11. Veya Valfi
12. Çek Valf 0,5 Bar
13. İki Yönlü Kısıcı
14. Tek Yönlü Kısıcı
15. En az 2 (iki) adet 20x200 kesitinde Silindir
16. Hidrolik Motor
17. En az 3 (üç) adet T Bağlantı
18. Manometre
19. 3'lü Dağıtım Bloğu
20. En az (on sekiz)18 adet 6x50cm, 6x100cm, 6x150cm ebatlarında, askılıklı Hidrolik Hortum
21. Basınç Filtresi olmalıdır.
C. ELEKTROHİDROLİK UYGULAMA EKİPMANLARI
a. Uygulama elemanlarının ortak teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. 0-10 bar çalışma basınçları ve 4 mm hava tesisatı
2. Tüm elemanların alüminyum plakaya montajı için plastik tutucuları olmalıdır
b. Setle birlikte en az aşağıda belirtilen ileri pnömatik uygulama elemanları bulunmalıdır.
1. 4/2 Bobin Yay Valf
2. 4/3 Bobin Yay Kapalı Merkez Valf
3. 4/3 Bobin Yay ABT Merkez Valf
4. 4/3 Bobin Yay H Merkez
5. 4/3 Bobin Yay Açık Merkez
6. En az 2 (iki) adet 20x200 kesitinde Manyetik Sensörlü Silindir
7. Elektrikli Basınç Emniyet Valfi
8. Basınç Salteri
9. Basınç Transmiteri
10. Normalde Açık İndüktif Sensör
11. Normande Açık Kapasitif Sensör
12. Normalde Açık Optik Sensör
13. Makaralı Normalde Açık Sınır Anahtarı
D. KONTROL PANELİ EKİPMANLARI
a. Kontrol paneli ekipmanlarının teknik özellikleri aşağıda belirtilen şekilde olmalıdır.
1. Tüm giriş/çıkışlar 4mmsoketli olmalı
2. Devre sembolleri panel üzerine işlenmiş olmalıdır.
b. Setle birlikte en az aşağıda belirtilen kontrol paneli modülleri verilmelidir.
1. Güç Kaynağı Modülü
Kısa Devre ve Asırı Akım Korumalı DC 24V, Acil Stop, Aç-Kapa Anahtarı olmalı ve 4 mm Soketlerle bağlantı kurulmalıdır
2. Yük Grubu Modülü
DC Motor, Step Motor, Lamba grubu, ve Buzzer olmalıdır
3. Röle Grubu Modülü
En az 4 adet röle ve rölelerin bağımsız 3'er adet N.O./N.C. kontak çıkısları olmalıdır
4. Sayıcı-Zaman Rölesi Modülü
Kontak çıkıslı analog zaman rölesi, ve Kontak çıkıslı dijital sayıcı olmalıdır
5. Isıklı Buton Modülü
En az 2 adet kalıcı ve 2 adet kalıcısız olmalıdır
6. Operatör Modülü olmalıdır
7. PLC Modülü
8 giris,8 çıkıs, giris simülasyon anahtarları, PPI Kablo, Programlama CD'si olmalıdır
6)Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır
7)Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında
sağlanmalıdır
