Y-0028B

Teknik Eğitim Setleri → Komponent Kutusu → Y-0028B

Sipariş No : Y-0028B

Y-0028B

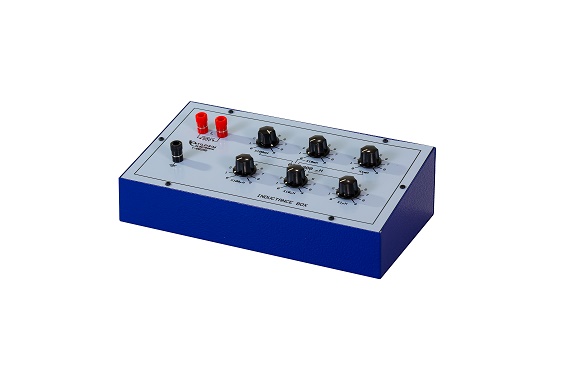

Bobin Kutusu



Endüktanslar ferrit nüve üzerine yüksek bir Q faktörü ile sarılmıştır. Uygulanan gerilim büyük oranda kullanılan frekansa bağlı olduğundan bobini aşırı ısınma ve doyuma sokmamak için uygulanan gerilime dikkat edilmelidir.Toplam endüktans döner anahtarlarla ayarlanır ve her anahtar 10 kademelidir. Toplam endüktans 6 ayrı anahtarla ayarlanır. Izoleli 4mm çıkış
terminalleri, sistem kutusu ve ön panel topraklamalıdır.

Teknik Şartname

INDUCTANCE BOX

The inductances should be coiled on ferrite nucleus with a high Q factor. Supply Voltage is depends to used frequency in high ratio, therefore to don’t let the inductance over heating and satisfaction it should be necessary to beware the applied voltage. The inductance should be adjusted via rotary switch and each switch should have 10 status. 6 different switches should be used on the box. The box should have 4 mm isolated output sockets, metal case and should be grounded front panel.

TECHNICAL SPECIFICATIONS
Inductance Measurement Range    :    1µH…1Henry
Accuracy            :    ± 5 %
Size                :     Min. 280 x 155 x 55 – 85mm
Weight                :    MNax. 1.60 Kg
Rotary switch            :    Min. 6 pieces with 10 status

APPLICATION LIMITS
X 1 µH            :    1 µH     –    9 µH
X 10 µH            :    10 µH     –    90 µH
X 100 µH        :    100 µH     –    900 µH
X 1 mH            :    1 mH     –    9 mH
X 10 mH            :    10 mH     –    90 mH
X 100 mH        :    100 mH     –    900 mH
