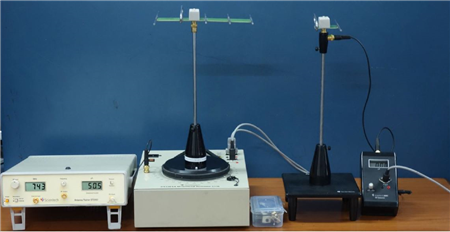

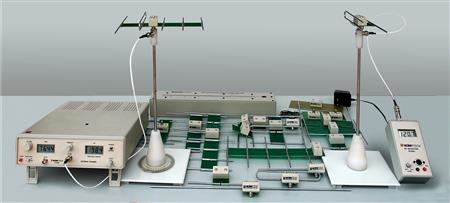

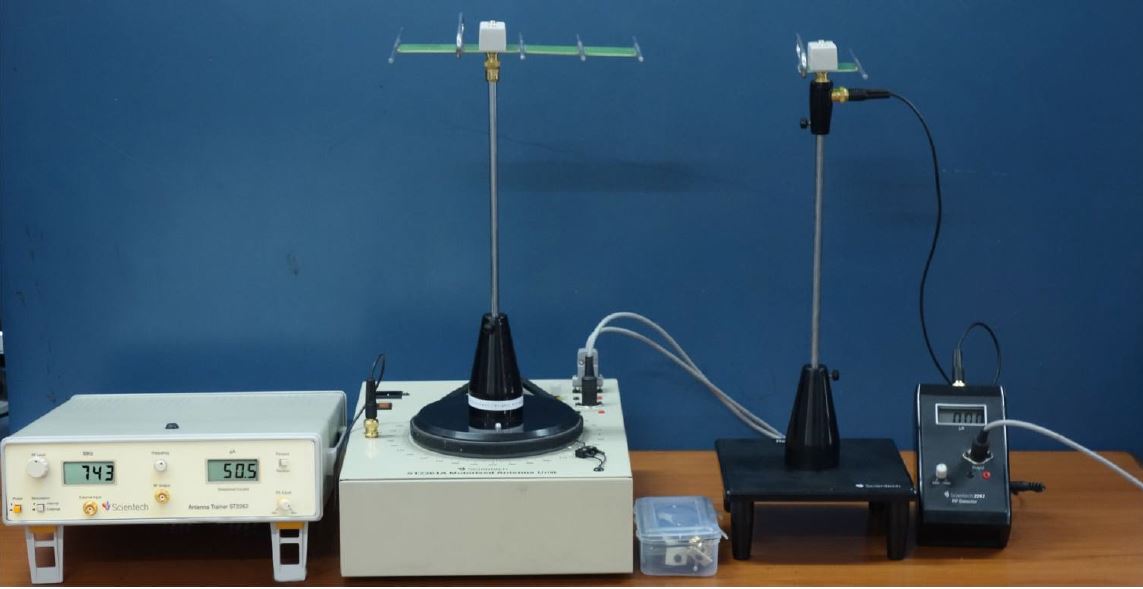

Frekans Ayarlı Anten Eğitim Seti
Teknik Şartnamesi
1) Frekans Ayarlı Anten Eğitim Seti, farklı tipte antenleri oluşturan modüler mekanik eleman seti, verici ünitesi ve detektöründen oluşmalıdır.
2) Eğitim seti ile en az aşağıda belirtilen uygulamalar yapılabilmelidir.
• Polar çizimleri ve polarizasyon
• Dalga modülasyon & demodülasyonu
• Anten kazancı ve anten ışın genlik çalışması
• Akım ön – arka oran çalışması
• Anten eşleşisi
• Uzaklık ile anten ışınımı
• Anten Bant genişliği ölçüm
• Deney yapımını kolaylaştırmak için RF üreteci, DC verici uzantısı ve detektörlü alıcı uzantısı
• Farklı tip antenler ile deneyler
• Frekans Ayarıı
• Anten üretim kiti
• İleri / Geri güç ve SWR ölçümleri
3) Eğitim seti, Windows 98/ XP/ Window 7 uyumlu Işınım kalıp çizme yazılımı ile birlikte sunulmalıdır (Bilgisayar Destekli Modeli)
4) Eğitim Seti, step motorlu anten ünitesi ile birlikte sunulmalıdır. Anten Ünitesi aşağıdaki özellikleri içermelidir. (Bilgisayar Destekli Modeli)
• Mikrokontrolcü tabanlı yüksek hassasiyetli step motor
• Otomatik sıfır noktası ayarlama
• Dahili DC güç kaynağı
• RS232 arabirimi
4) Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme Gerilimi 220V AC / 50-60Hz / ± %10
• RF Jeneratörü 550 MHz - 850 MHz ayarlı
• LCD Frekans Göstergesi
• 10 dB RF Seviye değişimi
• Yönlü Bağlayıcı İleri - Geri (seçimli)
• Anten Rotasyonu 0 - 360 °C (Alıcı - Verici uzantıları ile birlikte)
• 1 °C Çözünürlük
• Reflektörlü, çift kutuplu Alıcı Anteni
• LCD Dedektör Göstergesi
• Ayarlanabilir Dedektör Seviyesi
• 2 VA Güç Tüketimi
• Ara bağlantılar 4 mm jaklı kablo
5) Eğitim seti ile her tipteki antenler için yapılan deneylerin detaylı prosedürlerini ve teorik bilgilerini içeren çalışma kitabı ve aşağıda belirtilen ekipmanlar verilmelidir.
Verici Antenler; Dipol λ/2, Dipol λ/4, Dipol 3λ/2, Katlı Dipol λ/2, Yagi UDA Katlı Dipol (3E), Yagi UDA Katlı Dipol (5E), Yagi UDA Dipol (5E), Yagi UDA Dipol (7E), Yatay uç hertz beslemeli anten, Yatay uç zeppelin beslemeli anten, toprak anteni, reflektörlü ve direktörlü toprak anteni, uzun anten, halka anten, burma anten, λ/2 faz dizisi, λ/4 faz dizisi, kombine doğrusal dizi, log periyodik anten, eşkenar dörtgen anten, kesik paraboloid reflektörlü anten, enine dizi BNC Çeviriciler; BNC-T, BNC-BNC M adaptörü, BNC-BNC F adaptörü, BNC-BNC kablo
Diğer Standart Aksesuarlar; Akım Probu, Montaj Standı, Ayar tornavidası, Işın kalıp çizme yazılımı, Polar grafiği (2 tip), Anten üretim kiti, Kullanım Kılavuzu, Deney Kitabı, Güç kablosu (IEC / 2mt), Aksesuar Çantası
