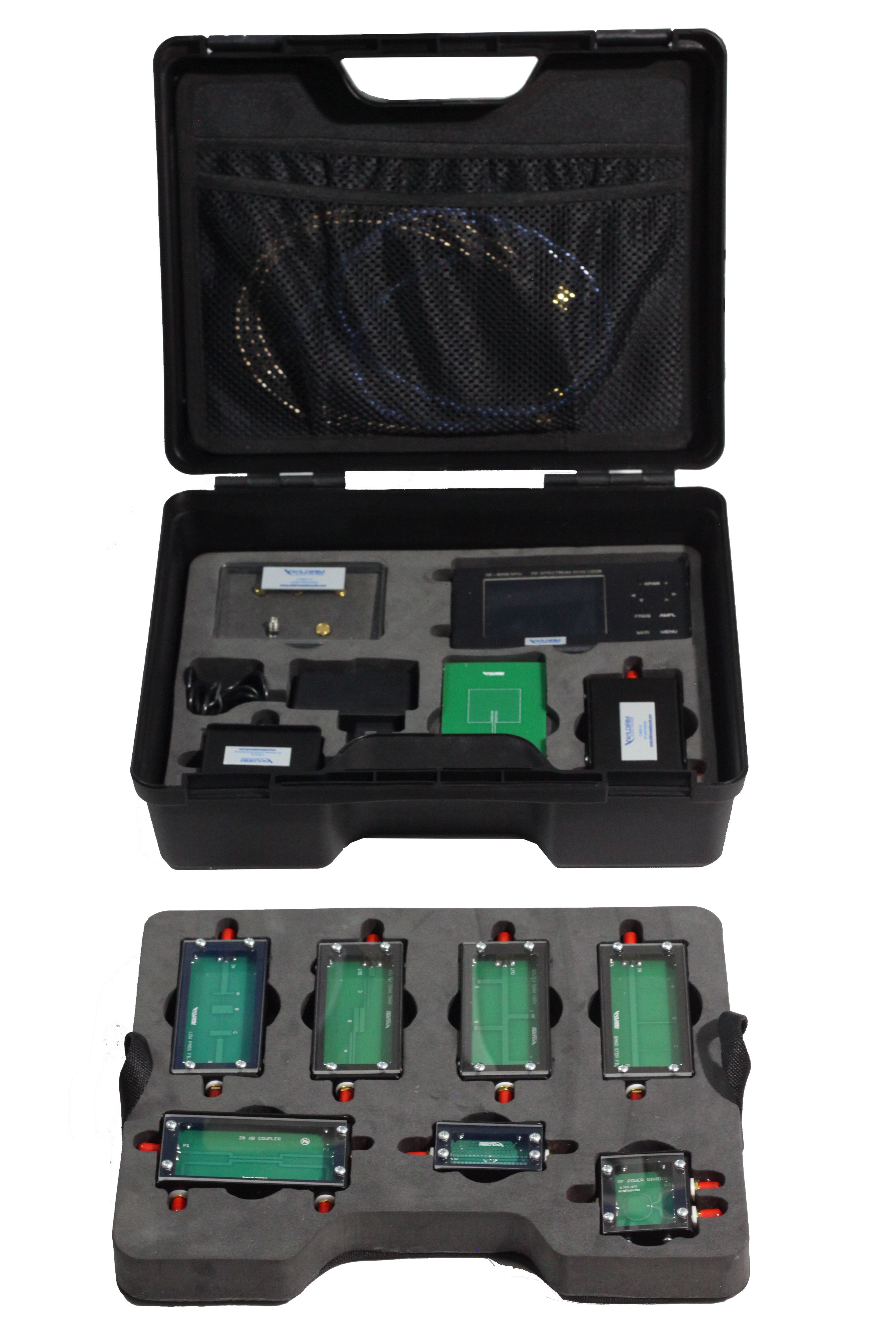

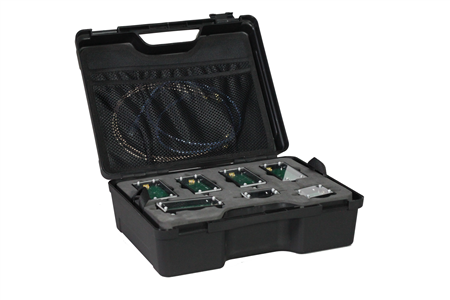

Mikrodalga Temelleri Deney Seti, temel mikrodalga uygulamalarının gerçekleştirilebileceği modüllerden oluşmaktadır.

Set, Yüksek Geçiren Filtre, Düşük Geçiren Filtre, Band Geçiren Filtre, Band Durduran Filtre, RF Güç Bölücü, RF Kuplör, RF Zayıflatıcı, Voltajla Ayarlanabilir Zayıflatıcı, RF Bridge, Mikroşerit Anten modüllerini ve Tracking Generator opsiyonlu Spektrum Analizör ürününü içermektedir.

Tracking Generator opsiyonlu Spektrum Analizör ile filtrelere ait parametler ölçülebilmektedir. Tracking Generator opsiyonlu Spektrum Analizör ve RF Bridge ile S21, S11, parametrelerinin mutlak değerleri ve VSWR değerleri ölçülebilmektedir.

Uygulamalar :

• Coupled Line Band Pass Filtre Kavramı
• Low Pass Filtre Deneyi
• Insertion Loss Metodu ile Filtre Tasarımı Kavramı
• High Pass Filtre Deneyi
• Maximallay Flat Low Pass Filtre Kavramı
• Band Pass Filtre Deneyi
• Equal Ripple Filtre Tasarımı Kavramı
• Band Stop Filtre Deneyi
• Filtre Dönüşümleri Kavramı
• Power Divider S21 ve S31 Parametreleri Ölçüm Deneyi
• Richards’ Transformation Kavramı
• Power Divider S32 İzolasyon Parametre Ölçüm Deneyi
• Kuroda’s Identities Kavramı
• RF Directional Coupler S43 Parametresi Ölçüm Deneyi
• Stepped Impedance Low Pass Filtre Kavramı
• RF Zayıflatma Parametresi Ölçüm Deneyi
• Short Stub High Pass Filtre Kavramı
• Anten Çalışma Frekansı Ölçüm Deneyi
• Quarter Wave Stub Band Stop Filtre Kavramı
• RF Directional Coupler S31 ve S41 Parametre Ölçümü
• RF Directional Coupler S21 ve S11 Parametre Ölçümü

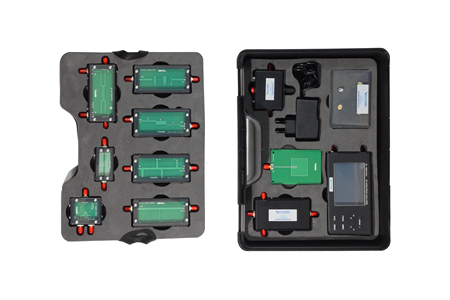

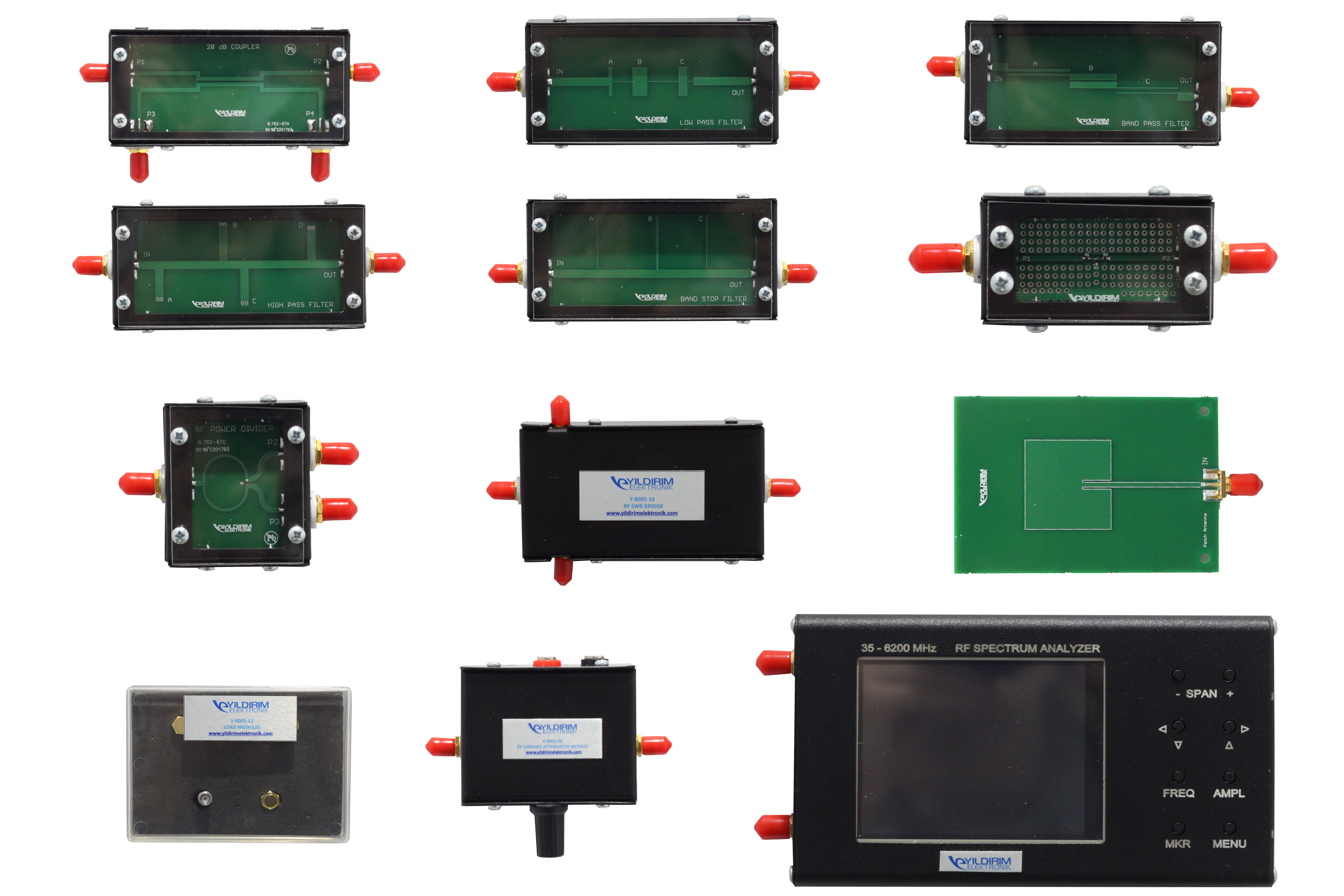

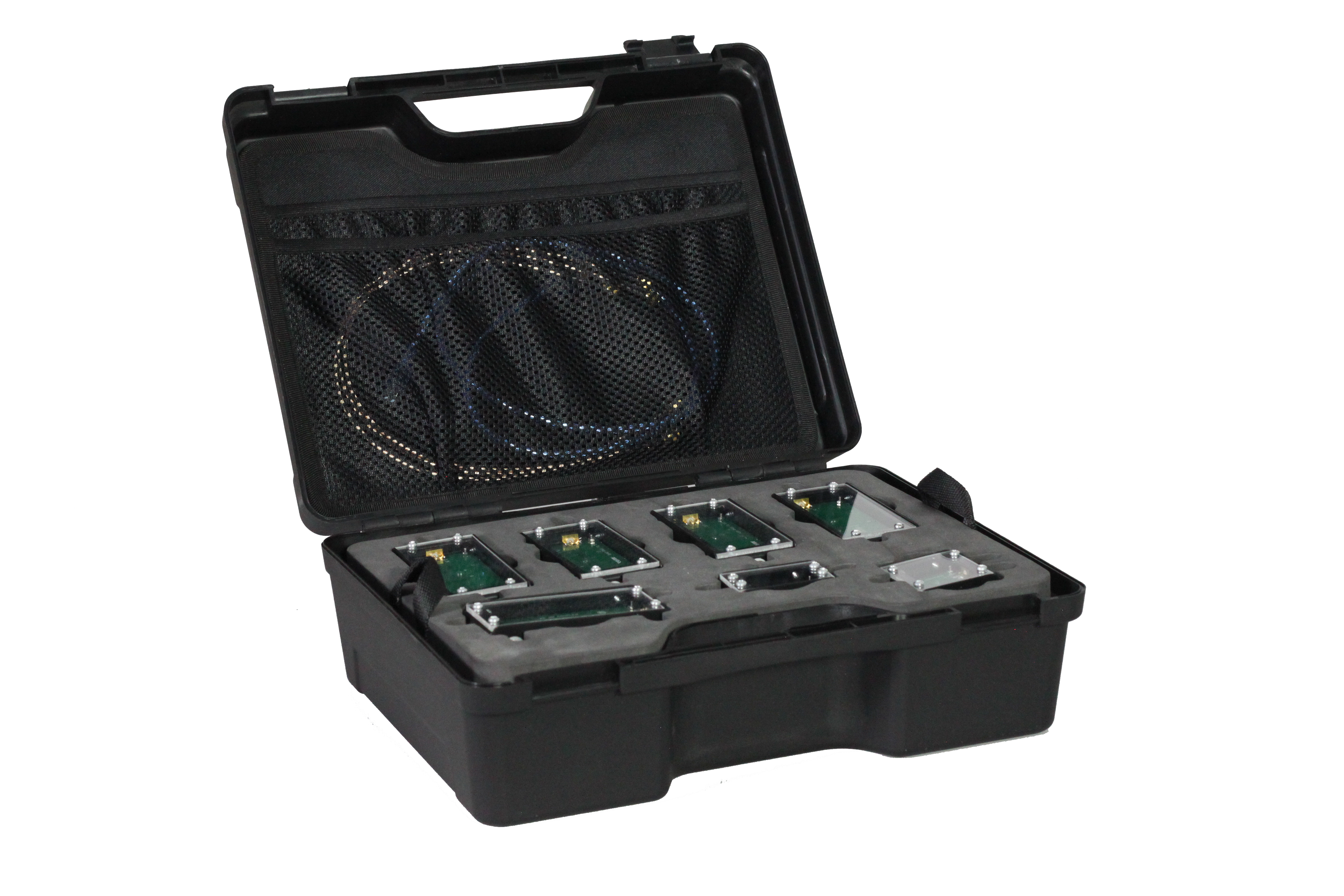

Set İçeriği :

• RF Low Pass Filtre Modülü
• RF High Pass Filtre Modülü
• RF Band Pass Filtre Modülü
• RF Band Stop Filtre Modülü
• RF Divider Modülü
• RF Coupler Modülü
• 20dB RF Attenuator Modülü
• RF Voltage Variable Attenuator Modülü
• RF SWR Bridge
• Microstrip Patch Anten
• Taşınabilir Spektrum Analizör
• Kısa devre yük seti
• Açık devre yük
• 50 Ohm Yük
• Bağlantı aksesuarları

Taşınabilir Spektrum Analizör :
