Mikrodenetleyici Geliştirme Kartı

Teknik Eğitim Setleri → Mikroişlemci ve Mikrodenetleyici Laboratuvarı → Mikrodenetleyici Geliştirme Kartı

Sipariş No : MIKROE-798-F

Mikrodenetleyici Geliştirme Kartı

MIKROE-798-F

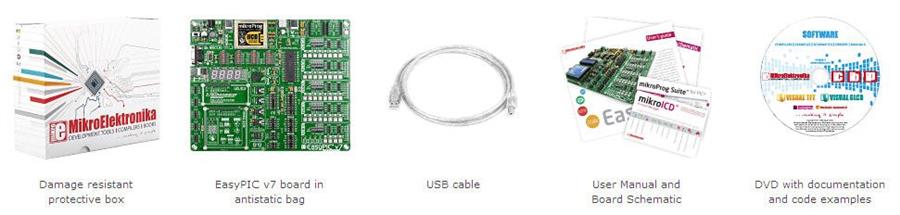

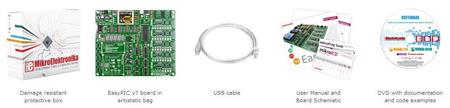

Kutu içeriği;
  • Easy PIC7 Kartı,
  • Ürün CD si,
  • USB Kablo,
  • Devre şeması ve kullanım kitabı,

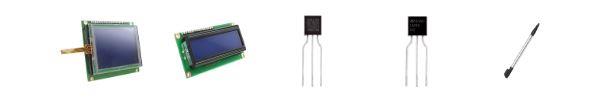

  • Grafik LCD,
  • Touch panel,
  • Karakter LCD,
  • DS1820 ve LM35 Sıcaklık Sensörleri,
  • Kalem

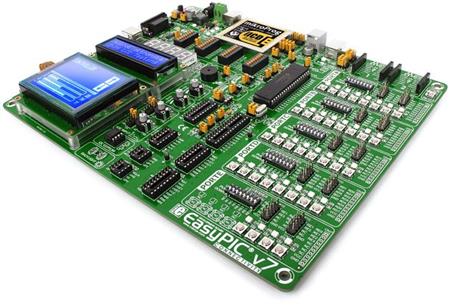

EasyPIC7, PIC Mikrodenetleyici teknolojisinin öğrenilmesinde, başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek bir Uygulama ve Geliştirme setidir.

Güçlü yazılım desteği ile makine dili komutlarını kullanarak ya da Basic , Pascal ya da C Programlama dillerini bilenler için compiler desteği ile PIC programlamayı çok zevkli ve eğlenceli bir hale getirilmiştir.

USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve güvenli programlama yapabilirsiniz.

EasyPIC7 nın diğer geliştirme kartlarından farklı olan en büyük özelliği mikroICD (in circuit debugger) yani devre içi hata denetleyici özelliğine sahip olmasıdır.

mikroICD, size etkin bir hata denetleme olanağını ve daha hızlı prototip oluştumanızı sağlar.

mikroICD donanım düzeyinde gerçek-zamanlı- hatadenetleme (real-time-debugger) için etkin bir araçtır.

Aynı zamanda yeni mikroProg ile daha hızlı programlama gerçekleştireceksiniz.


EasyPIC7 Geliştirme kartı 8, 14 , 18, 20, 28 ve 40 pin DIP kılıfa sahip PIC10F, PIC12F, PIC16F ve PIC18F (PIC18F, PIC18LF, PIC18FJ and PIC18FK ) mikrodenetleyicilerinden oluşan 250 adet entegreyi desteklemektedir.

Ürün, PIC18F45K22 ile gelmektedir.

Teknik Şartname

PIC MİKRODENETLEYİCİ UYGULAMA KARTI ŞARTNAMESİ

  1. PIC Mikrodenetleyici teknolojisinin öğrenilmesinde, başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek bir kart olmalıdır.
  2. USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve güvenli programlama yapabilmelidir.
  3. Kart enerjisini USB porttan almalı ve ayrıca bir besleme adaptörüne ihtiyaç duymamalıdır. USB den bağımsız çalıştırmak için ayrıca besleme devresi olmalıdır.
  4. Progralama portu üzerinden debug (hata ayıklama) özelliği olmalıdır.
  5. Harici hata ayıklama devreleri bağlamak için harici ICD portu bulunmalıdır.
  6. Geliştirme kartı 8, 10, 14 , 18, 20, 28 ve 40 pine sahip PIC mikrodenetleyicileri programlayabilmelidir.
  7. Set üzerinde 40 Pinli PIC18F45K22 bulunmalı.
  8. Ayrıca 10F,12F, 16F, 18F serisi DIP kılıftaki tüm PIC leri programlayabilmeli,
  9. Çıkışları gösteren en az 36 adet LED, Girişleri gösteren en az 36 adet Buton bulunmalı
  10. En az iki adet Analog giriş (0-5 Volt) için trimpot bulunmalı,
  11. En az 4 adet 7 Segment Display,
  12. Kart üzerinde piezo buzzer bulunmalı,
  13. RS232 haberleşme portu,
  14. USB2.0 iletişim uygulamaları için USB Portu,
  15. USB Uart arabirimine sahip olmalıdır,
  16. Karakter LCD pinleri Grafik LCD pinleri, Analog ve Dijital Sıcaklık sensörleri girişi, dokunmatik panel girişi ve kontrol devresi bulunmalı,
  17. Grafik ve karakter LCDler için ayrı ayrı parlaklık trimpotları bulunmalı,
  18. Kart üzerinde I2C devresi bulunmalı,
  19. Portları harici olarak kullanabilmek için erkek header yapısı bulunmalıdır,
  20. Kart üzerinde iki adet MikroBus portları olmalıdır.
  21. Ürün ile birlikte 128*64 grafik LCD, 16*2 karakter LCD, DS1820 ve LM35 Sıcaklık sensörü, Dokunmatik panel ve dokunmatik panel kalemi verilmelidir.
  22. Bu parçalar geliştirme kartı ile bire bir uyumlu ve çalışır bir şekilde olmalıdır.
  23. Ürün üzerindeki tüm donanımları çalıştıracak şekilde hazır kodlar, kaynak kodları ile birlikte verilmelidir.
  24. Kartın altında şeffaf pleksiden yapılmış koruma altlığı bulunmalıdır.
  25. Yazılım ve sürücüler, 32 ve 64bit işletim sistemleri ile sorunsuz çalışabilmelidir.
