ddApp-10 FPGA Uygulamaları Seti

Teknik Eğitim Setleri → Sayısal Tasarım ve FPGA Laboratuvarı → ddApp-10 FPGA Uygulamaları Seti

Sipariş No : DDAPP-10

ddApp-10 FPGA Uygulamaları Seti

ddApp-10, temel FPGA uygulamalarına ilave robotik ve IoT (Internet of Things) konularının da FPGA mimarisi kullanılarak öğretilmesini hedefleyen sayısal tasarım uygulamaları setidir.

ddApp-10, temel FPGA uygulamalarına ilave robotik ve IoT (Internet of Things) konularının da FPGA mimarisi kullanılarak öğretilmesini hedefleyen sayısal tasarım uygulamaları setidir. Üzerinde Digilent firmasının Xilinx Artix-7 FPGA (XC7A35T-1CPG236C) FPGA entegresini barındıran Basys3 kartını ihtiva eder. Basys3 kartının üzerindeki temel uygulamalara ilave 10 adet uygulama modülleri ve temel lojik uygulamalarının yapılabileceği lojik kısmı mevcuttur. Setin plastik çantalı bir yapıda olması sayesinde kolay taşınır ve kolay depolanır.

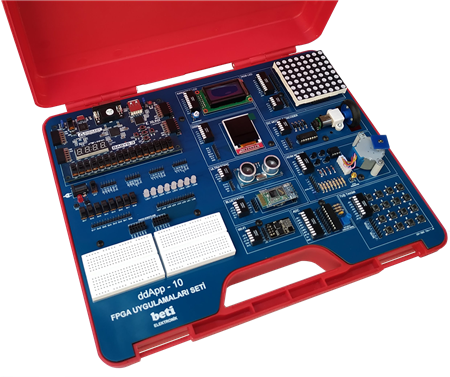

ddApp-10 FPGA Uygulamaları Seti üzerinde Basys3 geliştirme kartını içerir.

Teknik Özellikler
  • Digilent firmasının Basys3 kartı takılıp sökülebilir.
  • Enerjisini PC üzerinden USB kablo ile ya da 5V 1A adaptör ile alır.
  • Açılıp kapatılabilir ve kolaylıkla taşınabilir plastik muhafaza kutusuna sahiptir.
Lojik Kısım
  • 2 adet mini bread board (Wisher marka) içerir.
  • Logic_High ve Logic_Low Sinyal girişleri için 8 Adet Slide-Switch.
  • Lojik Çıkışlar için 8 Adet LED.
  • Lojik uygulamalar için gereken Clock sinyali Basys3 kartından alınır.
FPGA Kısmı

10 Adet uygulama devresi içerir. Bunlar;
  • Ultrasonik Mesafe ölçümü,
  • 1.44 inç Renkli TFT ,
  • Optik kontrollü Adım Motor,
  • 8X8 RGB LED Display,
  • Bluetooth,
  • Wi-Fi,
  • Enkoder ve DC Motor,
  • 8x2 Karakter LCD,
  • Analog-Dijital Dönüştürücü (ADC),
  • 4x4 Tuş Takımı.
Kutu İçeriği
  • ddApp-10 FPGA Uygulamaları Seti (Basys3 Kartı hariçtir.)
  • 10 Adet Dişi-Dişi bağlantı kablosu, 10 Adet Erkek-Dişi bağlantı kablosu
  • ddApp-10 FPGA Uygulamaları Seti Kitabı
Set ile birlikte verilen kitap içeriği:
  • BASYS3 Nedir?
  • PMOD Konnektörleri
  • BÖLÜM I YAZILIM KURMA VE TANITIM
    • Xilinx Vivado İndirme ve Lisans Aktifleştirme
    • Xilinx Vivado Arayüz ve Proje Yaratma
  • BÖLÜM II Basys3 KARTI UYGULAMALARI
    • Switch ile LED yakma
    • Clock Divider Uygulaması
    • Parçalı Gösterge
    • Tuşlar
    • VGA
    • USB ile Klavye Kullanımı
  • BÖLÜM III UYGULAMA KARTI DENEYLERI
    • Ultrasonik Mesafe Sensörü Uygulaması
    • Adım Motoru Uygulaması
    • 4x4 Keypad Uygulaması
    • 8x8 RGB Led Uygulaması
    • GLCD Ekran Uygulaması
    • HC-05 Bluetooth Modülü Uygulaması
    • ESP8266 Wi-Fi Modülü Uygulaması
    • Karakter LCD Uygulaması
    • ADC Uygulaması
    • DC Motor & Enkoder Uygulaması

Teknik Şartname

FPGA UYGULAMA KARTI

  1. Uygulama kartı, Lojik kısım ve FPGA kısmı olmak üzere iki bölümden oluşmalıdır.
  2. Uygulama kartı üzerinde Artix-7 FPGA XC7A35T-1CPG236C entegresini içeren FPGA kartı bulunmalıdır.
  3. Kart, Xilinx Vivado araçlarının tüm versiyonları ile tam uyumlu olmalı.
  4. FPGA kartı, Programlama yazılımı ürün ile birlikte verilmeli.
  5. FPGA kartı, en az 16 adet LED, en az 4-dijit 7-segment display, en az 5 buton, en az 16 anahtar içermeli.
  6. FPGA kartı 8-bit VGA portu olmalı.
  7. FPGA kartı, en az 4 adet 12-pin header genişleme konektörü bulunmalı.
  8. Uygulama kartında en az 2 adet mini bread board bulunmalıdır.
  9. Uygulama kartında en az 8 Adet Slide-Switch bulunmalıdır.
  10. Uygulama kartında Lojik Çıkışlar için en az 8 Adet LED bulunmalıdır.
  11. Uygulama kartında Kart en az 10 Adet uygulama devresi içermelidir
  12. Uygulama kartında en az 1.44” Renkli TFT uygulaması bulunmalıdır.
  13. Uygulama kartında en az 2 satır 8 karakter içeren LCD uygulaması bulunmalıdır.
  14. Uygulama kartında en az 4x4 Keypad uygulaması bulunmalıdır.
  15. Uygulama kartında optik kontrollü adım motor uygulaması bulunmalıdır.
  16. Uygulama kartında enkoderli DC motor uygulaması bulunmalıdır.
  17. Uygulama kartında ADC uygulaması bulunmalıdır.
  18. Uygulama kartında WiFi ve Bluetooth modülleri bulunmalıdır.
  19. Uygulama kartında 8x8 RGB LED Display uygulaması bulunmalıdır.
  20. Uygulama kartında Ultrasonik Mesafe ölçümü uygulaması bulunmalıdır.
  21. Ürün plastik çanta içerisinde muhafazalı bir şekilde verilmelidir.
  22. Kutu İçeriğinde
    1. Güç Adaptörü
    2. 10 Adet Dişi-Dişi bağlantı kablosu,10 Adet Erkek-Erkek bağlantı kablosu,
    3. VHDL kodları ve uygulamaları içeren CD ve Dokümantasyon bulunmalıdır.

Ürünün Teknik Şartnamesini İndir
