Artix-7 FPGA XC7A35T-1CPG236C Özellikleri
- 5200 adet dilimde 33,280 lojik hücre
- (her dilim 4 adet 6 girişli LUT ve 8 adet flip-flop içerir)
- 1,800 Kbits hızlı blok RAM
- Her biri phase-locked loop’a sahip 5 adet saat yönetim başlığı
- 90 DSP dilimi
- 450 MHz yi aşan dahili saat hızı
- Dahili örneksel- sayısal çevirici(XADC)
Basys 3 kartı sistem seviyesinde tasarımlar için geniş bir yelpazede portlar ve çevresel birimler sunar.
- 16 kullanıcı anahtarı
- 16 kullanıcı LED’i
- 5 kullanıcı butonu
- 4 basamak 7 segment gösterge
- 4 Pmod konnektör
- 3 standart 12 pin Pmod
- 1 adet iki işlevli XADC sinyal/standart Pmod
- USB-UART köprüsü
- Seri Flash
- FPGA programlama ve haberleşme için digilen USB-JTAG port
- Mouse, klavye ve memory stickler için USB HID

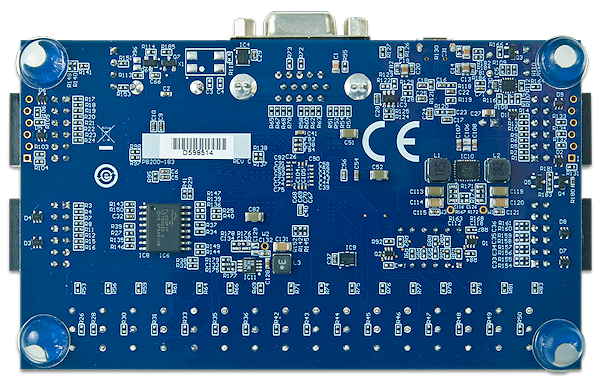

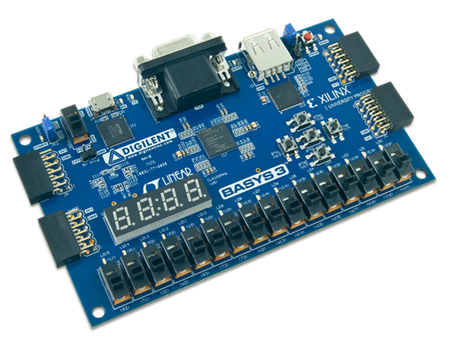

Basys3 kartı, Xilinx Artix 7-FPGA mimarisine sahip, Vivado Design Suite için dizayn edilmiş, giriş seviyesinde bir FPGA kartıdır. Basys 3 kartı popüler Basys başlangıç kartları serisinin en yeni üyesidir. Bütün Basys kartlarında bulunan, tamamen kullanıma hazır donanım, geniş yelpazedeki dahili giriş ve çıkışlar, bütün FPGA yardımcı devreleri ve ücretsiz geliştirme araçları gibi özelliklere sahiptir.
Basys3 kartı ile Digilent, gelişen özellikleriyle, öğrencilere profesyonel mühendisliğin daha iyi bir temsilini sunmaktadır. Bu özellikler şunlardır:
- Daha çok giriş çıkış:
2 kat fazla kullanıcı anahtarları ve dahili çıkışlar, sayıca arttırılmış harici portlar ve Basys serisi için ilk olan USB-UART köprüsü.
- Modern Mimari
Spartan 3E ailesinden Artix-7 sınıfına geçiş sayesinde, Basys3 gelişmiş bir donanım kapasitesi sunar. Yeni Artix sayesinde FPGA 15 kat fazla lojik hücreye, 26 kat fazla RAM’e sahiptir.
- Endüstri’de ilk SOC Strength Design Suite:
Basys3 kartındaki en önemli değişim, dünya üzerinde profesyonel mühendislerin kullandığı en modern dizayn aracı olan Xilinx Vivado Design Suite’e geçiştir. ISE’ye kıyasla, Vivado geliştirilmiş kullanıcı tecrübesi ve genişletilmiş özellikler sunar. Bu özellikler bloklara dayalı IP entegrasyonu ve Vivado Lojik/Seri I/O analizörünü içerir.
Not: Mikro USB Kablo ayrıca alınmalıdır
