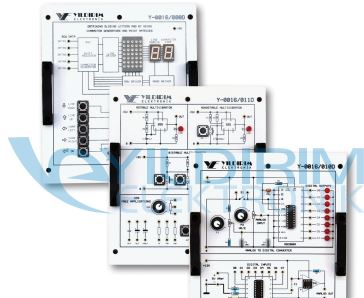

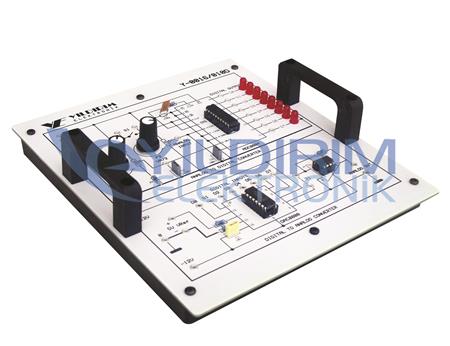

Dijital Devreler Uygulama Modülleri
Teknik Şartnamesi
• Dijital Devreler Uygulama modülleri en az 11 modülden oluşmalıdır.
• Uygulama modüllerinin alt yüzeyleri darbe ve benzeri etkilere karşı dayanıklı plastik yapıda olmalıdır.
• Uygulama modüllerinin üst yüzeyi yalıtkan panelli ve devre şemalı olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Dijital devreler uygulama modülleri, bir ana ünite ile beraber kullanılacağı için, ana ünitenin modül yuvasına uyumlu olmalıdır.
• Eğitim seti üzerindeki tüm giriş-çıkışlar 2mm soketlerle yapılmış olmalıdır.
• Modül yuvasına, modülleri rahatça takıp çıkarmak için, modüllerin plastik tutamaçları olmalıdır.
• Dijital devreler uygulama modülleriyle en az aşağıdaki uygulamalar yapılmalıdır;
AND(VE) kapısının incelenmesi doğruluk tablosunun çıkarılması,
3 girişli AND(VE) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
NAND-(VE-DEĞİL) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
NAND kapısının inverter olarak kullanılması,
2 Girişli NAND kapılarıyla 3 girişli NAND kapısının oluşturulması,
Inverter kapısının incelenmesi ve doğruluk tablosu çıkarılması,
Inverter kullanarak AND kapısının OR kapısına çevrilmesi,
Inverter kullanarak OR kapısının AND kapısına çevrilmesi,
OR(VEYA) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
3 Girişli OR(VEYA) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
NOR(VEYA-DEĞİL) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
NOR(VEYA-DEĞİL) kapısının inverter olarak kullanılması,
2 girişli NOR(VEYA-DEĞİL) kapılarıyla, 3 girişli NOR kapısı oluşturmak,
EX-OR( ÖZEL-VEYA) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
EX-NOR(ÖZEL-VEYADEĞİL) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
OR (VEYA) kapısında değişim kuralının incelenmesi,
AND (VE) kapısında değişim kuralının incelenmesi,
OR(VEYA) kapısında birleşme kuralının incelenmesi,
AND(VE) kapısında birleşme kuralının incelenmesi,
Dağılma kuralının incelenmesi,
Özdeşlik kuralının incelenmesi,
Tamamlayıcı kuralının incelenmesi,
Çift tersleme kuralının incelenmesi,
Yutma kuralının incelenmesi,
DE MORGAN kuralının incelenmesi,
NOR(VEYA DEĞİL) kapılarından oluşan R-S Flip-Flop incelenmesi,
NAND(VE DEĞİL) kapılarından oluşan R-S Flip-Flop incelenmesi,
Saatli R-S Flip-Flop incelenmesi,
J-K Tipi Flip-Flop’un incelenmesi ve doğruluk tablosunun çıkarılması,
D Tipi Flip-Flop incelenmesi ve doğruluk tablosunun çıkarılması,
J-K tipi Flip-Flop ile D tipi Flip-Flop oluşturulması,
T tipi Flip-Flop ‘un incelenmesi doğruluk tablosunun çıkarılması ,
BINARY COUNTER uygulaması,
BINARY COUNTER’un BCD olarak kullanılması,
7 BIT BINARY COUNTER’un incelenmesi,
Asenkron sayıcıların incelenmesi,
JK Flip-Flop’larla yapılmış yukarı Asenkron sayıcının incelenmesi,
JK Flip-Flop’larla yapılmış aşağı Asenkron sayıcının incelenmesi,
Asenkron sayıcının sayma aralığının belirlenmesi,
HALF ADDER(Yarım toplayıcı) incelenmesi,
FULL ADDER (Tam toplayıcı) incelenmesi,
HALF SUBTRACT0R (Yarım çıkarıcı) incelenmesi,
FULL SUBTRACTOR (Tam çıkarıcının) incelenmesi,
Flip-Flop’larla yapılan bilgi kaydırıcıların incelenmesi (Shift registers),
Sağa bilgi kaydırma,
Sola bilgi kaydırma,
Paralel giriş-çıkış’lı shift register(PI-PO shift registers) deneyi,
6116 Ram entegresinin incelenmesi deneyi,
2816 EPROM entegresinin adreslenmesinin incelenmesi,
Karakter jeneratörleri ve nokta matrisi ile kayan karakterler deneyi,
Nokta matrisi ile kayan karakterlerin oluşturulması deneyi,
Multiplexer deneyi,
De-Multiplexer deneyi,
1x8 Demultiplexer deneyi,
Mux-Demux deneyi,
Analog-Dijital çevirici deneyi,
Dijital-Analog çeviriciler,
A/D – D/A çevirici ile data iletiminin incelenmesi deneyi,
555 entegresinin astable(Kararsız)multivibratör olarak çalışmasını incelemek,
555 entegresinin monostable(tek kararlı)multivibratör olarak çalışmasını incelemek,
555 entegresinin bistable(çift kararlı)multivibratör olarak çalışmasını incelemek
• Eğitim setleri ile birlikte yukarıda bulunan deneylerin en az konu içeriğini ve bağlantı şemasını anlatan deney kitabı verilmelidir.
• Eğitim setinin yanında , bağlantıları yapabilmek için, en az 24 adet 2mm kablo verilmelidir.
