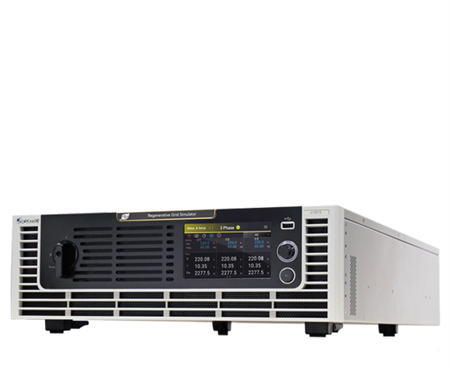

61800 Series Regenerative Grid Simulator

Test & Ölçüm Cihazları → Güç Kaynağı → AC Güç Kaynağı → 61800 Series Regenerative Grid Simulator

Sipariş No : CH-61800

61800 Series Regenerative Grid Simulator

61800 Series Regenerative Grid Simulator

  • Output power ; 61809 : 9kVA ; 61812 : 12kVA ; 61815 : 15kVA ; 61830 : 30kVA ; 61845 : 45kVA ; 61860 : 60kVA ; 61800-100 : 105kVA
  • Output voltage: 0-350V (61809, 61812, 61815) 0-300V, 400V (option*1), 500V (option*2)
  • Output frequency: DC, 30Hz-100Hz
  • User selectable single phase or three phase output
  • Full 4 quadrant, fully regenerative up to 100% of output current rating
  • Specifically designed for PV inverter, Smart Grid and EV related test applications
  • Programmable slew rate settings for voltage and frequency
  • Programmable voltage and current limits
  • Turn on, turn off phase angle control
  • LIST, PULSE, STEP mode functions for testing Power Line Disturbance (PLD) simulation
  • Voltage dips, short interruption and voltage variation simulation
  • Harmonics, inter-harmonics waveform synthesizer
  • Comprehensive measurement capability,including current harmonics
  • Analog programmable interfaces
  • Remote interface: GPIB, RS-232, USB and Ethernet
  • Parallel output for higher power applications (Three phase only)
  • Regenerative AC load function (option*1)
  • 120kVA 800VLN XHV function (option*1)

  • *1: 61830/61845/61860 option
    *2: 61800-100 option

Model/Opsiyon Seçim Tablosu
Ürün Kodu:
CH-61815
Ürün Açıklaması:
Regenerative Grid Simulator 15kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-61830
Ürün Açıklaması:
Regenerative Grid Simulator 30kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-61845
Ürün Açıklaması:
Regenerative Grid Simulator 45kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-61860
Ürün Açıklaması:
Regenerative Grid Simulator 60kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-61800-100
Ürün Açıklaması:
Regenerative Grid Simulator 105kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-A618002
Ürün Açıklaması:
Terminals for parallel connecting
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-B618000
Ürün Açıklaması:
Regenerative AC load function, Applies to Model 61830/61845/61860 (factory installation)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-B618001
Ürün Açıklaması:
400 VLN HV option, Applies to Model 61830/61845/61860 (factory installation)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-B618002
Ürün Açıklaması:
120kVA 800VLN XHV function, Applies to Model 61830/61845/61860 (factory installation)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-B618003
Ürün Açıklaması:
500 VLN HV option, Applies to Model 61800-100 (factory installation)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-61812
Ürün Açıklaması:
Regenerative Grid Simulator 12kVA
Ürün Tipi:
Model
Ürün Kodu:
CH-61809
Ürün Açıklaması:
Regenerative Grid Simulator 9kVA
Ürün Tipi:
Model
Ürün Kodu Ürün Açıklaması Ürün Tipi
CH-61815 Regenerative Grid Simulator 15kVA Model
CH-61830 Regenerative Grid Simulator 30kVA Model
CH-61845 Regenerative Grid Simulator 45kVA Model
CH-61860 Regenerative Grid Simulator 60kVA Model
CH-61800-100 Regenerative Grid Simulator 105kVA Model
CH-A618002 Terminals for parallel connecting Opsiyon-HW
CH-B618000 Regenerative AC load function, Applies to Model 61830/61845/61860 (factory installation) Opsiyon-HW
CH-B618001 400 VLN HV option, Applies to Model 61830/61845/61860 (factory installation) Opsiyon-HW
CH-B618002 120kVA 800VLN XHV function, Applies to Model 61830/61845/61860 (factory installation) Opsiyon-HW
CH-B618003 500 VLN HV option, Applies to Model 61800-100 (factory installation) Opsiyon-HW
CH-61812 Regenerative Grid Simulator 12kVA Model
CH-61809 Regenerative Grid Simulator 9kVA Model

Teknik Şartname

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

61800 Series Datasheet.pdf
61809 61812 61815 datasheet.pdf
