SFG-1000 Serisi Sinyal Jeneratör

Test & Ölçüm Cihazları → Sinyal Jeneratörü & Frekans Sayıcı → DDS (Direct Digital Synthesized) → SFG-1000 Serisi Sinyal Jeneratör

Sipariş No : GW-SFG-1000

SFG-1000 Serisi Sinyal Jeneratör

3 MHZ Sinyal Jeneratör

DDS Tekniği ve FPGA Chip Tasarımı

Frekans Aralığı: 0.1Hz ~ 3MHz

Yüksek Frekans Doğruluğu: ± 20ppm

Yüksek Frekans Kararlılığı: ± 20ppm

Maks. Frekans Çözünürlüğü: 100mHz

Düşük Bozulma Sinüs Dalgası: -55dBc, 0.1Hz ~ 200kHz

Gerilim Ekranı (Sadece SFG-1013)

Yüksek doğruluk ve yüksek kararlılık çıkışına sahip ekonomik bir fonksiyon jeneratörü olan SFG-1000 Serisi, büyük ölçekli FPGA'ya gömülü DDS (Direct Digital Synthesized) teknolojisine dayanılarak tasarlanmıştır.

SFG-1000 Serisinde bulunan 3MHz frekans aralığı ve Sinüs, Kare, Üçgen ve TTL'nin çıkış dalga biçimi seçimi, test sonuçlarına yüksek düzeyde güven duyulmasını sağlamak için temel işlevleri yeterince sağlar. Uygun fiyata DDS teknolojisi, doğru ancak basit ölçüm uygulamaları için bir sinyal kaynağına ihtiyaç duyan kullanıcılara yüksek değerli bir çözüm sunar.
Model/Opsiyon Seçim Tablosu
Ürün Kodu:

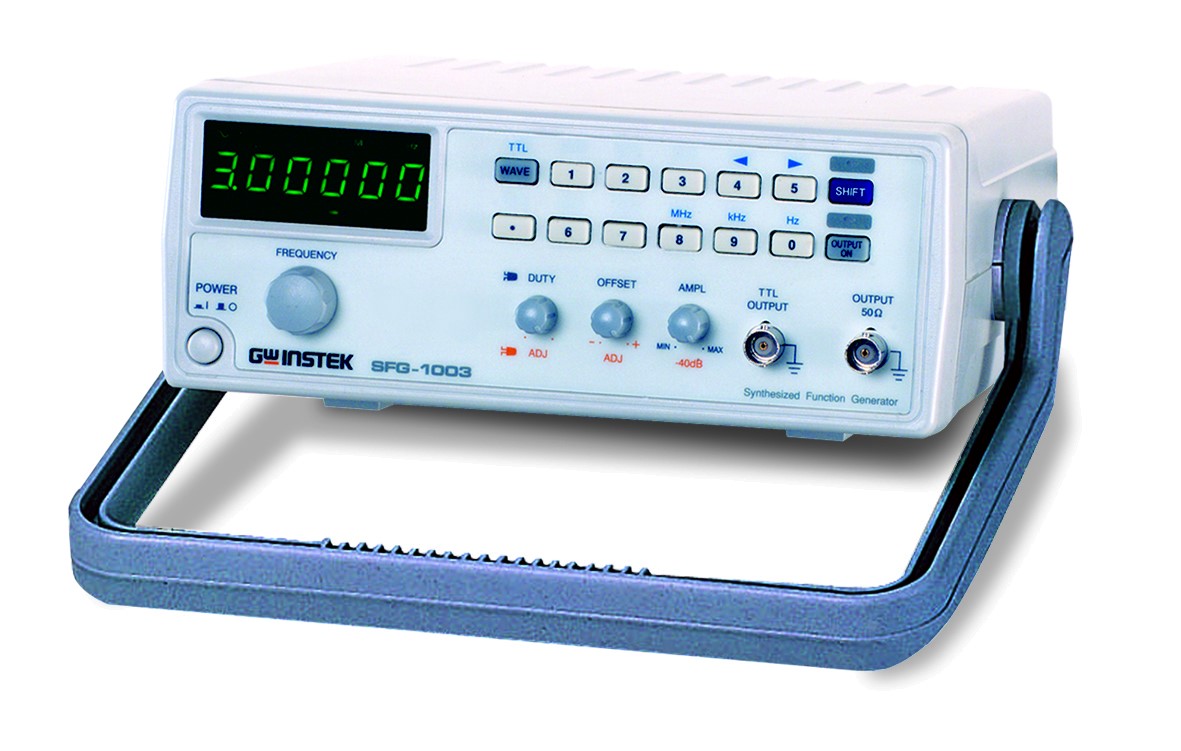

GW-SFG-1003
Ürün Açıklaması:
3 MHz DDS Function Generator
Ürün Tipi:
Model
Ürün Kodu:

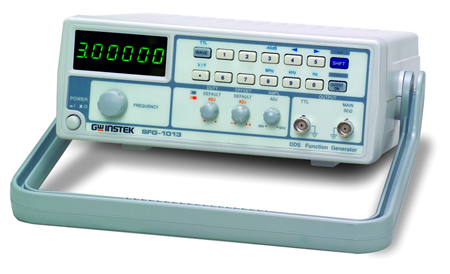

GW-SFG-1013
Ürün Açıklaması:
3 MHz DDS Function Generator with Voltage Display
Ürün Tipi:
Model
Ürün Kodu Ürün Açıklaması Ürün Tipi
GW-SFG-1003 3 MHz DDS Function Generator Model
GW-SFG-1013 3 MHz DDS Function Generator with Voltage Display Model

Teknik Şartname

1. Cihaz DDS teknolojisine sahip olmalıdır.
2. Cihazın çıkış frekans aralığı kare ve sinüs dalga formları için en az 0.1Hz~3MHz, üçgen dalga formu için en az 0.1Hz~1MHz olmalıdır.
3. Cihaz en az sinüs, üçgen ve kare dalga formları üretebilmelidir.
4. Cihazın frekans doğruluğu en fazla ± 20ppm olmalıdır.
5. Cihazın frekans kararlılığı en fazla ± 20ppm olmalıdır.
6. Cihazın maksimum frekans çözünürlüğü 100mHz olmalıdır.
7. Cihazın genlik aralığı en az (50Ω yükte)2 mV – 10Vpp olmalıdır.
8. Cihazın giriş empedansı 50Ω olmalıdır.
9. Cihazın DC offset aralığı (50Ω yükte) <-5V ~ >5V olmalıdır.
10. Cihazın kare dalga formu için yükselme/düşme zamanı en fazla 25ns olmalıdır.
11. Cihaz TTL çıkış özelliğine sahip olmalıdır.
12. Cihaz genlik modülasyonu ve frekans modülasyonu yapabilme özelliğine sahip olmalıdır.
13. Cihaz, frekans değerlerinin gözlemlenebileceği dijital ekrana sahip olmalıdır.
14. Cihaz ile birlikte kullanım kitabı, güç kablosu ve test probu verilmelidir.

Ürünün Teknik Şartnamesini İndir

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

GW SFG-1003-1013 FUNCTION GENERATOR.pdf
