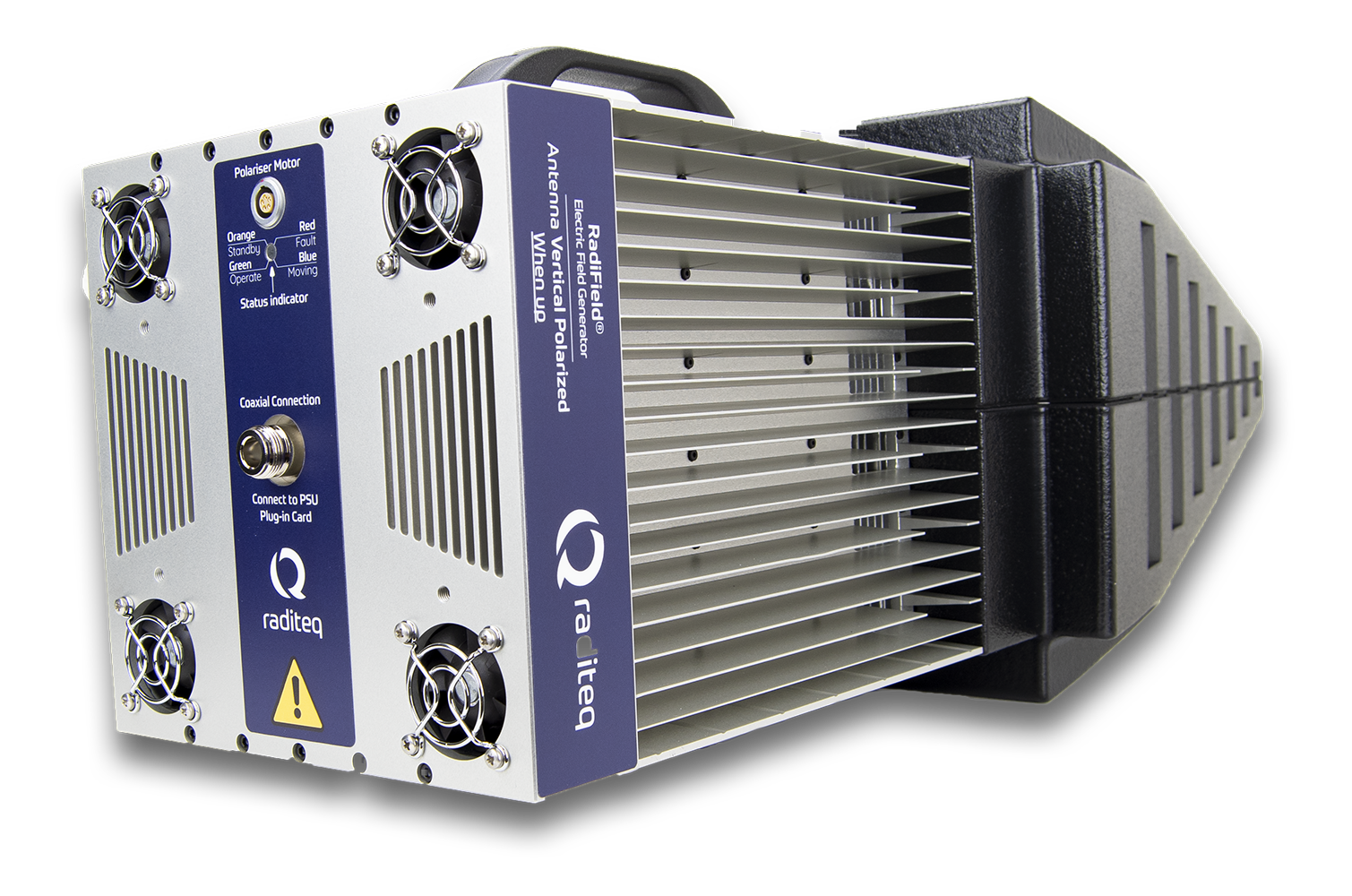

RadiField® Serisi, çeşitli Elektrik Alan Jeneratörleri sunar. Bu jeneratörler, entegre amplifikatörler, antenler, yönlendirici kuplörler ve güç ölçerleri tek bir kompakt cihazda birleştirir. Anten dizileri kullanıldığı için artık kombinerlere ihtiyaç duyulmaz. RadiField®’ün bu yeniliği, konvansiyonel anten – amplifikatör kurulumlarına kıyasla verimliliği üç katına kadar artıran son derece verimli bir alan jeneratörü ile sonuçlanır.
Geleneksel Test Yöntemleri
Geleneksel bağışıklık testi kurulumları; bir amplifikatör, birleştirici, kuplör, iki RF güç ölçer ve bağlayıcı kablolar içerir. Bu tür kurulumlarda kombiner ve kablolar nedeniyle güç kaybı yüksek olur, dolayısıyla verim düşüktür.
Yüksek Düzeyde Entegrasyon
Tüm bu bileşenler tek bir cihazda entegre edilerek bu istenmeyen güç kayıpları neredeyse tamamen ortadan kaldırılır. RadiCentre®’den RadiField®’e giden tek bir kablo, cihazı RF sinyali ile besler, elektrik enerjisi sağlar ve çift yönlü iletişim kurar. Bu koaksiyel kablo üzerinden düşük güçlü RF sinyali de iletilir. Bu sinyalin kablo boyunca yaşadığı güç kaybı, cihaz içindeki amplifikatör tarafından kolayca telafi edilir.
Geniş Frekans Aralığı
RadiField® Triple A yaklaşımı, 80 MHz – 12 GHz frekans aralığını kapsar ve 600 V/m’ye kadar homojen alanlar oluşturabilir! Ayrıca sistem, daha yüksek alan seviyelerine kolayca yükseltilebilir.
Anten Direği & H/Y Konumlandırıcı
RF sinyali, enerji ve kontrol sinyalleri standart bir koaksiyel kablo üzerinden iletildiği için cihaz laboratuvar içinde farklı konumlara kolaylıkla taşınabilir.
RadiCentre® Entegrasyonu
RadiField® Triple A, modüler RadiCentre® sistemine kolayca entegre edilebilir. Bu ana ünite, standart bir koaksiyel kablo aracılığıyla RF ve kontrol sinyalleriyle birlikte cihazı besleyen RadiSupply® içerir. RF sinyali harici bir RF sinyal jeneratörü ya da entegre RadiGen® EMC sinyal jeneratörü tarafından üretilebilir.
Aktif Anten Dizisi
RadiField®, aynı zamanda Aktif Anten Dizisi teknolojisini kullanır. Entegre amplifikatörler, birebir sayıda entegre antene doğrudan bağlıdır. Bu yapı, harici birleştirici ihtiyacını ortadan kaldırır. Güç yerine alan birleştirme yaklaşımı ile amplifikatör, anten ve kombiner arasındaki tüm güç kayıpları ortadan kaldırılmış olur.
Düşük Sahip Olma Maliyeti
Yeni RadiField® Triple A, yalnızca ilk alım maliyetinin düşük olmasıyla değil, aynı zamanda kolay kurulumu ve düşük enerji tüketimiyle de ekonomiktir. Kablo ve konektörlerdeki mekanik yıpranmayı azaltır ve daha da önemlisi, kalibrasyon maliyetlerini düşürür. Tüm bu unsurlar, bağışıklık test sisteminizin toplam sahip olma maliyetini önemli ölçüde azaltır. Ayrıca entegre sistem, hataya daha az açıktır.
Kullanım Kolaylığı
Opsiyonel anten direği ve yatay/dikey konumlandırıcı, aynı koaksiyel kablo üzerinden enerji alır ve kontrol edilir.
Tam Uyumluluk
Bu yaklaşım devrim niteliğinde olsa da, uluslararası EMC bağışıklık standartlarıyla tamamen uyumludur. Bu standartlar; frekans, alan şiddeti ve homojenlik gibi unsurları net şekilde tanımlar ve RadiField® Triple A bu gereksinimlerin tamamını karşılar.

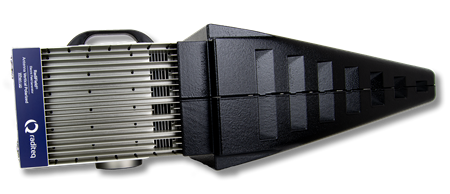

RadiField® 6
800 MHz – 6 GHz frekans aralığında alan üretir ve üç metre mesafede 54 V/m elektrik alanı oluşturabilir.

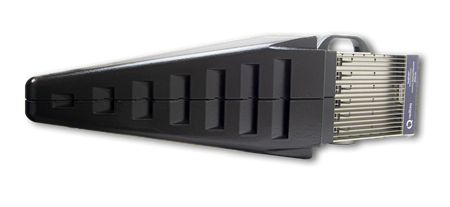

RadiField® 18
6 GHz – 18 GHz frekans aralığında alan üretir ve 75 V/m elektrik alanı üretme kapasitesine sahiptir.
Model/Opsiyon Seçim Tablosu
