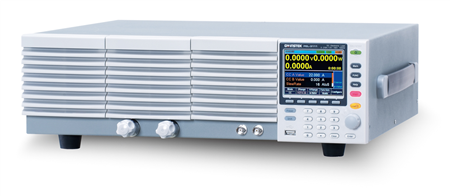

PEL-3000 Serisi Programlanabilir DC Elektronik Yük

Test & Ölçüm Cihazları → Elektronik Yük → DC Elektronik Yük → PEL-3000 Serisi Programlanabilir DC Elektronik Yük

Sipariş No : GW-PEL-3000

PEL-3000 Serisi Programlanabilir DC Elektronik Yük

Programlanabilir DC Elektronik Yük

Özellikler
Çalışma gerilimi (DC) ： 0 ~ 150V (PEL-3000) / 0 ~ 800V (PEL-3000H)
Çalışma Modu: C.C / C.V / C.R / C.P / CC + CV / CR + CV / CP + CV
Daha Yüksek Kapasite için Girişlerin Paralel Bağlantısı (Maks: 9.450W)
Yüksek Dönüş Oranı Desteği
Program İşlevini Çalıştır （GO / NO GO Testi）
Yüksek Verimli Yük Simülasyonları için Sıra İşlevi
Dinamik (Anahtarlama) İşlevi: 0.0166Hz ~ 20kHz
Yumuşak Başlatma İşlevi ： Kapalı / Açık (1 ~ 200ms, Res ： 1ms)
Ayarlanabilir OCP / OVP / OPP / UVP Ayarı
Kısa Devre İşlevi
Zamanlayıcı fonksiyonu: Geçen yükleme süresi
Kesme Süresi (Otomatik Yükleme Kapatma Zamanlayıcısı) ： 1s - 999h 59dak 59s veya Kapalı
Analog Kontrol Konnektörü ile Harici Kanal Kontrolü / İzleme
100 set kayıt
3,5 inç TFT LCD Ekran
Çoklu Arayüz: USB 2.0 Cihazı / Ana Bilgisayar, RS-232, GPIB / LAN (Opsiyonel)



Model Voltage / Current / Power
Voltaj / Akım / Güç

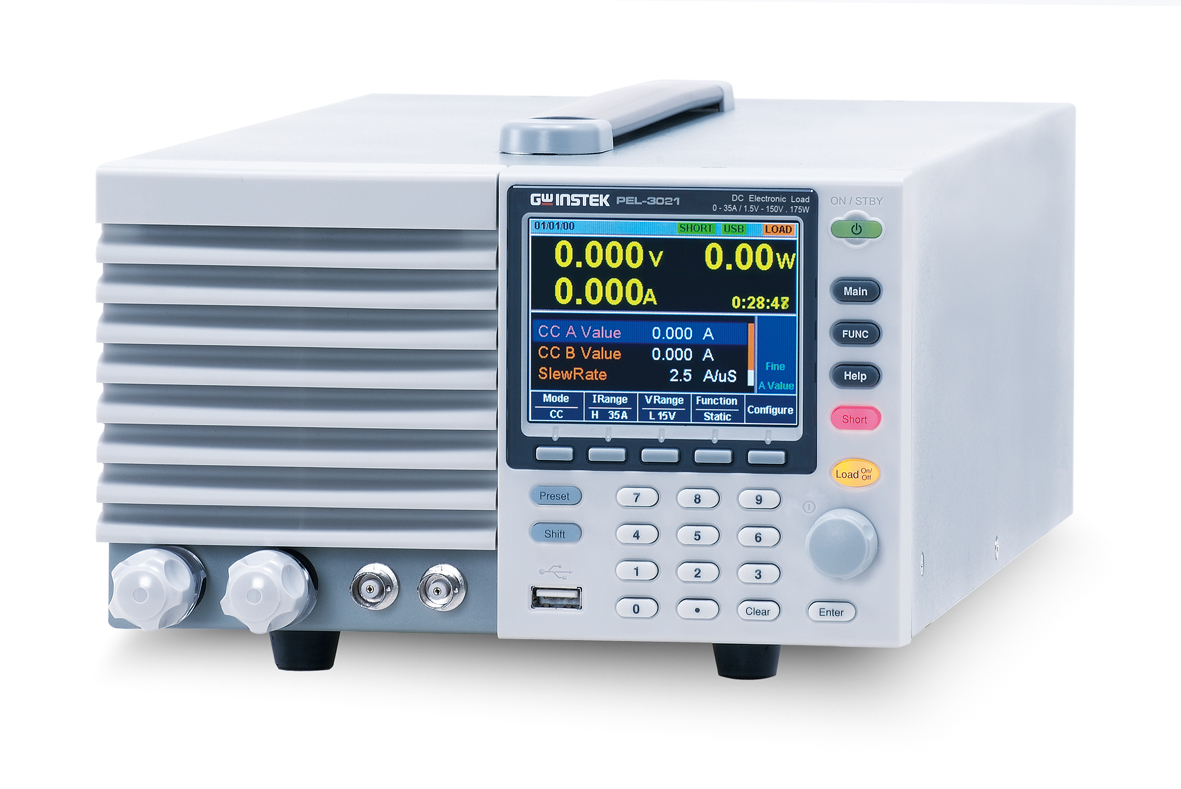

PEL-3021 0 - 35A / 1.5 - 150V , 175W
PEL-3041 0 - 70A / 1.5 - 150V , 350W
PEL-3111 0 - 210A / 1.5 - 150V , 1050W
PEL-3211  0 - 420A / 1.5 - 150V , 2100W
PEL-3212 0 - 420A / 1.5 - 150V , 2100W
PEL-3323 0 - 630A / 1.5 - 150V , 3150W
PEL-3424 0 - 840A / 1.5 - 150V , 4200W
PEL-3535 0 - 1050A / 1.5 - 150V , 5250W
PEL-3322 0 - 630A / 1.5 - 150V , 3150W
PEL-3533 0 - 1050A / 1.5 - 150V , 5250W
PEL-3744 0 - 1470A / 1.5 - 150V , 7350W
PEL-3955 0 - 1890A / 1.5 - 150V , 9450W
PEL-3021H 8.75A/ 800V/ 175W
PEL-3041H 17.5A/ 800V/ 350W
PEL-3111H 52.5A/ 800V/ 1050W
PEL-3211H 105A/ 800V/ 2100W
PEL-3212H 105A/ 800V/ 2100W
PEL-3323H 157.5A/ 800V/ 3150W
PEL-3424H 210A/ 800V/ 4200W
PEL-3535H 262.5A/ 800V/ 5250W
PEL-3322H 157.5A/ 800V/ 3150W
PEL-3533H 262.5A/ 800V/ 5250W
PEL-3744H 367.5A/ 800V/ 7350W
PEL-3955H 472.5A/ 800V/ 9450W

Model/Opsiyon Seçim Tablosu
Ürün Kodu:
GW-PEL-3021
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-35A 175W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3041
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-70A 350W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3111
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-210A 1050W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3211
Ürün Açıklaması:

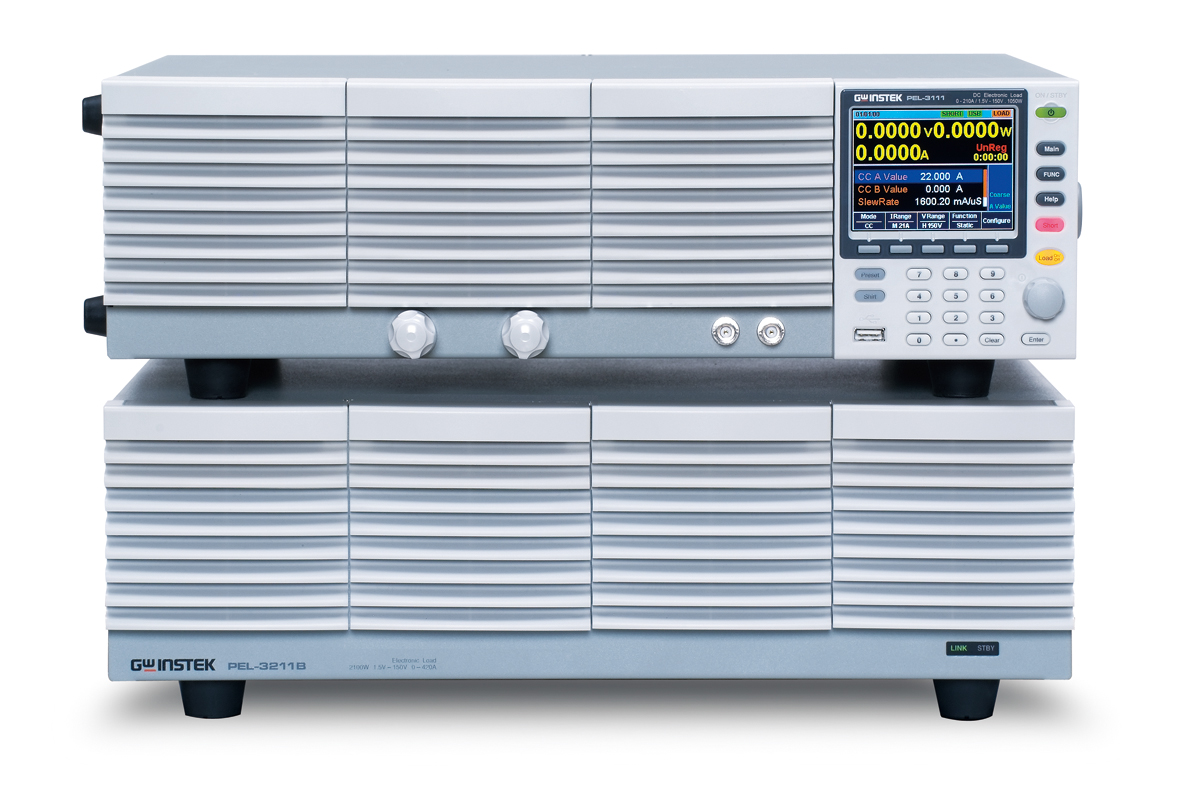

Booster Load 1,5-150V 0-420A 2100W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3212
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-420A 2100W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3323
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-630A 3150W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3424
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-840A 4200W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3535
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-1050A 5250W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3322
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-630A 3150W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3533
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-1050A 5250W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3744
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-1470A 7350W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3955
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-150V 0-1890A 9450W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3021H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-8,75A 175W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3041H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-17,5A 350W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3111H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-52,5A 1050W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3211H
Ürün Açıklaması:
Booster Load 1,5-800V 0-105A 2100W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3212H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-105A 2100W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3323H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-157,5A 3150W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3424H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-210A 4200W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3535H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-262,5A 5250W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3322H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-157,5A 3150W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3533H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-262,5A 5250W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3744H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-367,5A 7350W
Ürün Tipi:
Model
Ürün Kodu:
GW-PEL-3955H
Ürün Açıklaması:
Programmable DC Electronic Load 1,5-800V 0-472,5A 9450W
Ürün Tipi:
Model
Ürün Kodu:
GW-GTL-120
Ürün Açıklaması:
Test Lead (Max.40A)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GTL-248
Ürün Açıklaması:
GPIB Cable, Double Shielded, 2000mm
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GTL-246
Ürün Açıklaması:
USB Cable USB 2 0 Type A Type B
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GTL-251
Ürün Açıklaması:
GPIB-USB-HS (High Speed)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GTL-255
Ürün Açıklaması:
Frame Link Cable(300mm)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GRA-413
Ürün Açıklaması:
Rack Mount Kit for PEL-3211
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GRA-414-J
Ürün Açıklaması:
Rack Mount Kit for PEL-3021/3041/3111
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-GRA-414-E
Ürün Açıklaması:
Rack Mount Kit for PEL-3021/3041/3111
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-PEL-004
Ürün Açıklaması:
GPIB Card
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
GW-PEL-010
Ürün Açıklaması:
Dust Filter
Ürün Tipi:
Opsiyon-HW
Ürün Kodu Ürün Açıklaması Ürün Tipi
GW-PEL-3021 Programmable DC Electronic Load 1,5-150V 0-35A 175W Model
GW-PEL-3041 Programmable DC Electronic Load 1,5-150V 0-70A 350W Model
GW-PEL-3111 Programmable DC Electronic Load 1,5-150V 0-210A 1050W Model
GW-PEL-3211 Booster Load 1,5-150V 0-420A 2100W Model
GW-PEL-3212 Programmable DC Electronic Load 1,5-150V 0-420A 2100W Model
GW-PEL-3323 Programmable DC Electronic Load 1,5-150V 0-630A 3150W Model
GW-PEL-3424 Programmable DC Electronic Load 1,5-150V 0-840A 4200W Model
GW-PEL-3535 Programmable DC Electronic Load 1,5-150V 0-1050A 5250W Model
GW-PEL-3322 Programmable DC Electronic Load 1,5-150V 0-630A 3150W Model
GW-PEL-3533 Programmable DC Electronic Load 1,5-150V 0-1050A 5250W Model
GW-PEL-3744 Programmable DC Electronic Load 1,5-150V 0-1470A 7350W Model
GW-PEL-3955 Programmable DC Electronic Load 1,5-150V 0-1890A 9450W Model
GW-PEL-3021H Programmable DC Electronic Load 1,5-800V 0-8,75A 175W Model
GW-PEL-3041H Programmable DC Electronic Load 1,5-800V 0-17,5A 350W Model
GW-PEL-3111H Programmable DC Electronic Load 1,5-800V 0-52,5A 1050W Model
GW-PEL-3211H Booster Load 1,5-800V 0-105A 2100W Model
GW-PEL-3212H Programmable DC Electronic Load 1,5-800V 0-105A 2100W Model
GW-PEL-3323H Programmable DC Electronic Load 1,5-800V 0-157,5A 3150W Model
GW-PEL-3424H Programmable DC Electronic Load 1,5-800V 0-210A 4200W Model
GW-PEL-3535H Programmable DC Electronic Load 1,5-800V 0-262,5A 5250W Model
GW-PEL-3322H Programmable DC Electronic Load 1,5-800V 0-157,5A 3150W Model
GW-PEL-3533H Programmable DC Electronic Load 1,5-800V 0-262,5A 5250W Model
GW-PEL-3744H Programmable DC Electronic Load 1,5-800V 0-367,5A 7350W Model
GW-PEL-3955H Programmable DC Electronic Load 1,5-800V 0-472,5A 9450W Model
GW-GTL-120 Test Lead (Max.40A) Opsiyon-HW
GW-GTL-248 GPIB Cable, Double Shielded, 2000mm Opsiyon-HW
GW-GTL-246 USB Cable USB 2 0 Type A Type B Opsiyon-HW
GW-GTL-251 GPIB-USB-HS (High Speed) Opsiyon-HW
GW-GTL-255 Frame Link Cable(300mm) Opsiyon-HW
GW-GRA-413 Rack Mount Kit for PEL-3211 Opsiyon-HW
GW-GRA-414-J Rack Mount Kit for PEL-3021/3041/3111 Opsiyon-HW
GW-GRA-414-E Rack Mount Kit for PEL-3021/3041/3111 Opsiyon-HW
GW-PEL-004 GPIB Card Opsiyon-HW
GW-PEL-010 Dust Filter Opsiyon-HW

Teknik Şartname

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

GW PEL-3000 Serisi Elektronik Yük Datasheet.pdf
