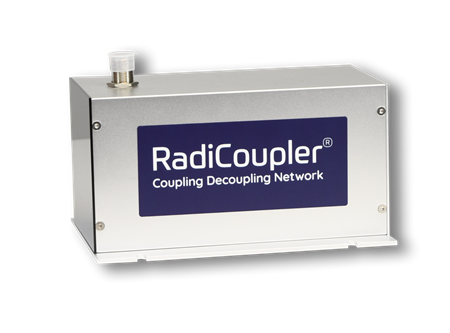

RadiCoupler®, EUT (Test Edilen Cihaz) kabloları üzerinde yapılan iletilen bağışıklık testleri için tasarlanmış bir bağlantı/ayırma ağıdır (CDN). RadiCoupler®, CISPR16, IEC61000-4-6, EN55015 ve EN55035 gibi uluslararası standartlara tam uyumludur.
Modeller, 100 kHz ila 300 MHz frekans aralığını kapsar. RadiCoupler®, dayanıklı N tipi RF giriş konnektörüne sahiptir ve kolay ve iletken bağlantı için manyetik topraklama kullanır.
Paket İçeriği
RadiCoupler®, aşağıdaki bileşenlerle birlikte teslim edilir:
RadiCoupler® Bağlantı / Ayırma Ağı
2 adet kalibrasyon adaptör konnektörü
İzlenebilir kalibrasyon sertifikası (ISO17025 akredite kalibrasyon isteğe bağlıdır)
Dijital kullanıcı kılavuzunu içeren USB bellek
🔌 Şebeke Bağlantı/Ayırma Ağları (Mains Coupling/Decoupling Networks - CPL):
CPL M1 16A
CPL M2 16A
CPL M3 16A
CPL M3 32A
🔌 Korumalı Olmayan Bağlantı/Ayırma Ağları (Unscreened Coupling/Decoupling Networks - CPL):
CPL T2
CPL T4 RJ11
CPL T8 RJ45
🛡️ Korumalı Bağlantı/Ayırma Ağları (Screened Coupling/Decoupling Networks - CPL):
CPL S8 RJ45
CPL USB-C
CPL USB-P
CPL USB-3.0-C
CPL USB-3.0-P
CPL HDMI
🎧 Dengesiz Bağlantı/Ayırma Ağları (Unbalanced Coupling/Decoupling Networks - CPL):
CPL AF2
Uygulama: 2 hat, dengesiz
EUT Port Konnektörü: 4 mm güvenli banana
AE Port Konnektörü: 4 mm güvenli banana
CPL AF3
Uygulama: 3 hat, dengesiz
EUT Port Konnektörü: 4 mm güvenli banana
AE Port Konnektörü: 4 mm güvenli banana
CPL AF4
Uygulama: 4 hat, dengesiz
EUT Port Konnektörü: 4 mm güvenli banana
AE Port Konnektörü: 4 mm güvenli banana
Model/Opsiyon Seçim Tablosu
|
|
Ürün Kodu
|
Ürün Açıklaması
|
Ürün Tipi
|
|
|
DR-CPL M1 16A |
1 Line, 16A Coupling Decoupling Network (Mains Cable) |
Model |
|
|
DR-CPL M2 16A |
2 Line, 16A Coupling Decoupling Network (Mains Cable) |
Model |
|
|
DR-CPL M3 16A |
3 Line, 16A Coupling Decoupling Network (Mains Cable) |
Model |
|
|
DR-CPL T2 |
2 Line, Balanced Coupling Decoupling Network (Unscreened Cable) |
Model |
|
|
DR-CPL T4 RJ11 |
4 Line, Balanced Coupling Decoupling Network (Unscreened Cable) |
Model |
|
|
DR-CPL T8 RJ45 |
8 Line, Coupling Decoupling Network (Unscreened Cable) |
Model |
|
|
DR-CPL S8 RJ45 |
8 Line, Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL USB-C |
USB Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL USB-P |
USB Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL USB 3.0-C |
USB Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL USB 3.0-P |
USB Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL HDMI |
HDMI Coupling Decoupling Network (Screened Cable) |
Model |
|
|
DR-CPL AF2 |
2 Line, Unbalanced Coupling Decoupling Network (Unbalanced Cable) |
Model |
|
|
DR-CPL AF3 |
3 Line, Unbalanced Coupling Decoupling Network (Unbalanced Cable) |
Model |
|
|
DR-CPL AF4 |
4 Line, Unbalanced Coupling Decoupling Network (Unbalanced Cable) |
Model |
