Esnek

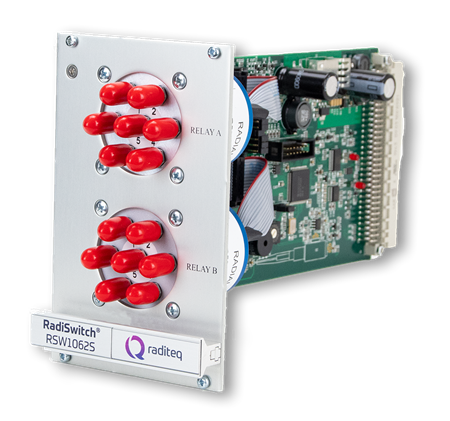

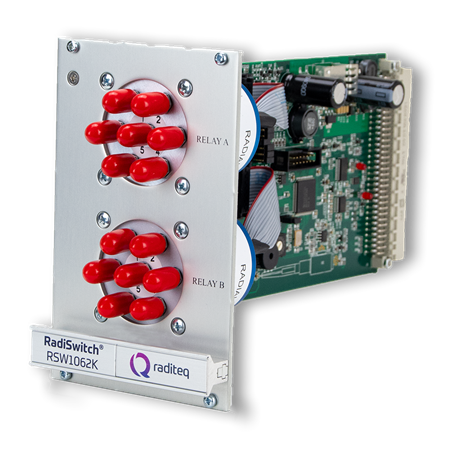

RadiSwitch® RF koaksiyel röle tak-çıkar kartları, DC'den 67 GHz'e kadar olan RF sinyallerini anahtarlayabilir ve 700 Watt'a kadar anahtarlama kapasitesi sunar. 700 W üzerindeki RF güç seviyelerini anahtarlamak için, harici bir röle RadiSwitch tak-çıkar kartı üzerinden uzaktan kontrol edilebilir. RadiSwitch® tak-çıkar kartları, tekli, ikili veya dörtlü SPDT (tek kutuplu çift atmalı) koaksiyel röle ya da SP6T (tek kutuplu altı atmalı) koaksiyel röle seçenekleriyle sunulmaktadır. Bu versiyonlar, 18 GHz (SMA tipi), 40 GHz (K tipi), 50 GHz (Q tipi) ve 67 GHz (V tipi) modelleri olarak mevcuttur. Ayrıca, BNC tipi (3 GHz) veya N tipi (12.4 GHz) konnektörlü tak-çıkar kartlar da bulunmaktadır. RadiCentre® sistemi içinde herhangi bir kart kombinasyonu ve sayısı kullanılabilir, bu da sistemi dünyanın en esnek anahtarlama sistemlerinden biri haline getirir.

Donanımsal Güvenlik Kilidi (Interlock)

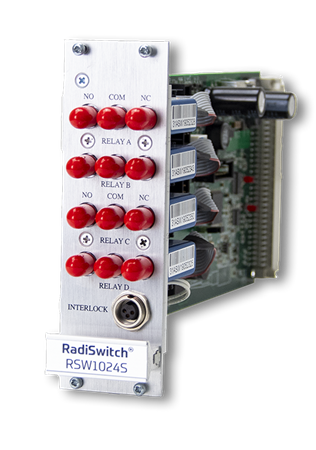

RadiSwitch® tak-çıkar kartının ilk rölesi, standart röle ya da güvenlik kilidi rölesi olarak tanımlanabilir. Güvenlik kilidi olarak kullanıldığında, bu röle amplifikatöre giden RF girişini devre dışı bırakarak personelin yüksek düzeyde RF alanlarına maruz kalmasını önler. RF güvenlik kilidi girişi, test odasının erişim kapısındaki bir anahtara bağlanabilir.

Harici Anahtarlama

Güçlü RF amplifikatörleri genellikle uygun soğutma sistemlerine sahip, ayrı (korumalı) odalarda bulunur. Bu amplifikatörlerin çıkışlarını kontrol etmek için bir RadiSwitch tak-çıkar kartı, harici bir anahtarlama kutusuna bağlanabilir. RSW2002E tak-çıkar kartı, her biri 500 mA akım taşıyabilen iki harici anahtarı kontrol edebilecek sürücülere sahiptir ve 12 VDC, 24 VDC veya 28 VDC türü röleleri beslemek için dahili bir güç kaynağına sahiptir.

Kontrol

RadiSwitch® tak-çıkar kartları, röle tipine bağlı olarak RadiCentre® modüler ve çok işlevli EMC sisteminde 1 veya 2 slot kaplar. RadiCentre®, tek yuvalı, çift yuvalı veya yedi yuvalı olmak üzere üç farklı modelde sunulur ve tamamen esnek ve genişletilebilir bir sistemdir. RadiCentre®, Raditeq’in test ve ölçüm ürünleri için ana platformu oluşturur. 2 ve 7 yuvalı modeller, 7 inçlik TFT dokunmatik ekran ile manuel kontrol ve izleme imkanı sunar; ayrıca USB, LAN veya (isteğe bağlı) GPIB üzerinden bilgisayardan da kontrol edilebilir. Son olarak, RadiCentre® ve RadiSwitch®, RadiMation® EMC test yazılımı veya komut tabanlı herhangi bir EMC test yazılımı ile de kontrol edilebilir.

Güvenilir

EMC veya RF testlerinde, RF sinyal yollarının sık sık anahtarlanması gerekir. Bu nedenle RadiSwitch®, 1 milyondan fazla anahtarlama ömrüne sahip yüksek güvenilirlikte röleler kullanır. Bu da şu anlama gelir:
Günde 24 saat, haftada 7 gün, yılda 365 gün boyunca her dakika bir anahtarlama yapılırsa bile RadiSwitch® kartları 2 yıl çalışır!
Daha tipik kullanım senaryosunda (günde 10 saat, yılda 250 gün ve saatte 10 anahtarlama), RadiSwitch® 40 yıl dayanır.

(*) SMA tipi: 5 – 10 milyon çevrim
K ve W tipi: 2 milyon çevrim

Kullanımı Kolay & Genişletilebilir

Sistem, "Tak ve Kullan (Plug and Play)" şeklindedir, yani her tak-çıkar kartı otomatik olarak tanınır, başlatılır ve kullanıma hazır hale gelir. Kullanıcı, her bir RadiSwitch® tak-çıkar kartının röle konumunu dokunmatik ekran üzerinden veya EMC test yazılımı aracılığıyla yapılandırabilir ve kontrol edebilir. Birden fazla RadiCentre® EMC sistemi kullanılarak kapsamlı anahtarlama uygulamaları gerçekleştirilebilir.

Model/Opsiyon Seçim Tablosu
