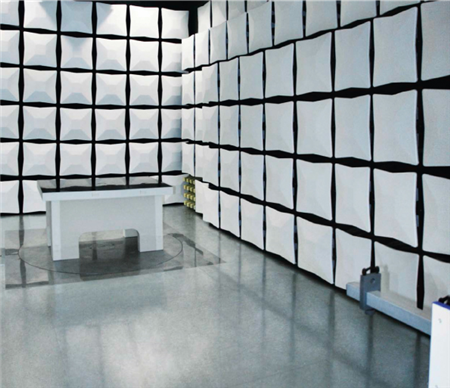

Pre-Complient yarı yankısız oda (SAC CDC), zemin ayakta ve ağır EUT için bir test alanı olarak çok uygundur.
Zemin düzlemli döner tabla tasarımı, 1 tona (2,205 lb) kadar yükleri kolayca taşıyabilir.
Yükseklik sınırlaması nedeniyle tarama aralığı 2,1 m (6 ft) ile sınırlıdır.
Bu odanın mükemmel NSA performansı, ön uyumlu bir odanın bu versiyonunu seçmek için birçok harika nedenden biridir.
Ana Özellikler
- Bir topraklama saplaması dahil zemin, duvar ve tavan için kendinden destekli modüler tava kalkanı
- 1 ton (2,205 lb) dağıtılmış yüke dayanıklı yüksek kaliteli ahşap zemin
- Hazne boyutuna göre zemin bağlantı noktaları ve duvar erişim panelleri
- Duvar ve tavandaki petek delikleri, hazne boyutuna göre 0,33 m x 0,33 m (12 inç x 12 inç)
- Manuel olarak çalıştırılan bir RF korumalı EUT kapısı 1,2 m x 2,05 m (4 ft x 7 ft)
- Bir kapı bakım kiti
- Oda performansına göre tasarlanmış zemin, duvar ve tavan için bir set hibrit emici astar
- Kontrolör ve test hacmi boyutuna ve anten standına göre döner tabla dahil tamamen işlevsel konumlandırma sistemi
- EMC güç hattı filtreleri: EUT beslemesi için bir filtre 3 faz 32 A ve dahili kullanım için bir 2 faz 16 A
- Bir adet altı katlı fiber optik konektör, iki N hassas konektör ve iki SMA konektör içeren konektörler
- Standart elektrik paketi: elektrik dağıtımı, aydınlatma, acil durum ve sinyal lambaları
- Ekranlama kurulumundan sonra kaçak akım testi de dahil olmak üzere SAC CDC'nin kurulumu
Opsiyonel Özellikler
- Tamamen işlevsel korumalı kontrol odası
- Tamamen işlevsel korumalı amplifikatör odası
- Bir adet manuel olarak çalıştırılan RF korumalı personel kapısı 0,9 m x 2,05 m (3 ft x 7 ft)
- Giriş kapısı için erişim rampası
- Zorlamalı havalandırma için petek fan
- Dijital CCTV izleme sistemi (Ethernet, GPIB, RS232, VGA, USB, MM ve Digi 88 için FO dönüştürücü)
- Kontrol ve iletişim hatları için EMC filtreleri
- Yangın algılama ve söndürme sistemi
- Bakım amaçlı ışık düşürme sistemi
- Entegre şasi dinamometresi
- Hareketli şasi dinamometresi
- Otomatik emici depolama asansörü
- Isıtma, havalandırma ve klima sistemi (HVAC)
- Dahili hat sistemi
- Boyalı hibrid absorberlar
- Görünür ekranlama yüzeylerinde dış cephe boyası
- EN 50147-1, IEEE 299 standartlarına göre SE ölçümü
- CISPR 16-1-4, ANSI C63.4, EN 55016-1-4 standartlarına göre chamber validasyonu
- IEC 61000-4-3, EN 61000-4-3 standartlarına göre chamber validasyonu
