Sensör Uygulamaları Eğitim Seti
Teknik Şartnamesi
• Sensör uygulamaları eğitim seti, endüstride kullanılan sensörlerin anlatımının ve uygulamalarının yapılacağı şekilde tasarlanmış olmalıdır.
• Eğitim seti ana ünite ve modüllerden oluşmalıdır.
• Sensör uygulamaları eğitim seti içeriğinde yer alan uygulama modülleri, ana ünite ile beraber kullanılacağı için, ana ünitenin modül yuvasına uyumlu olmalıdır.

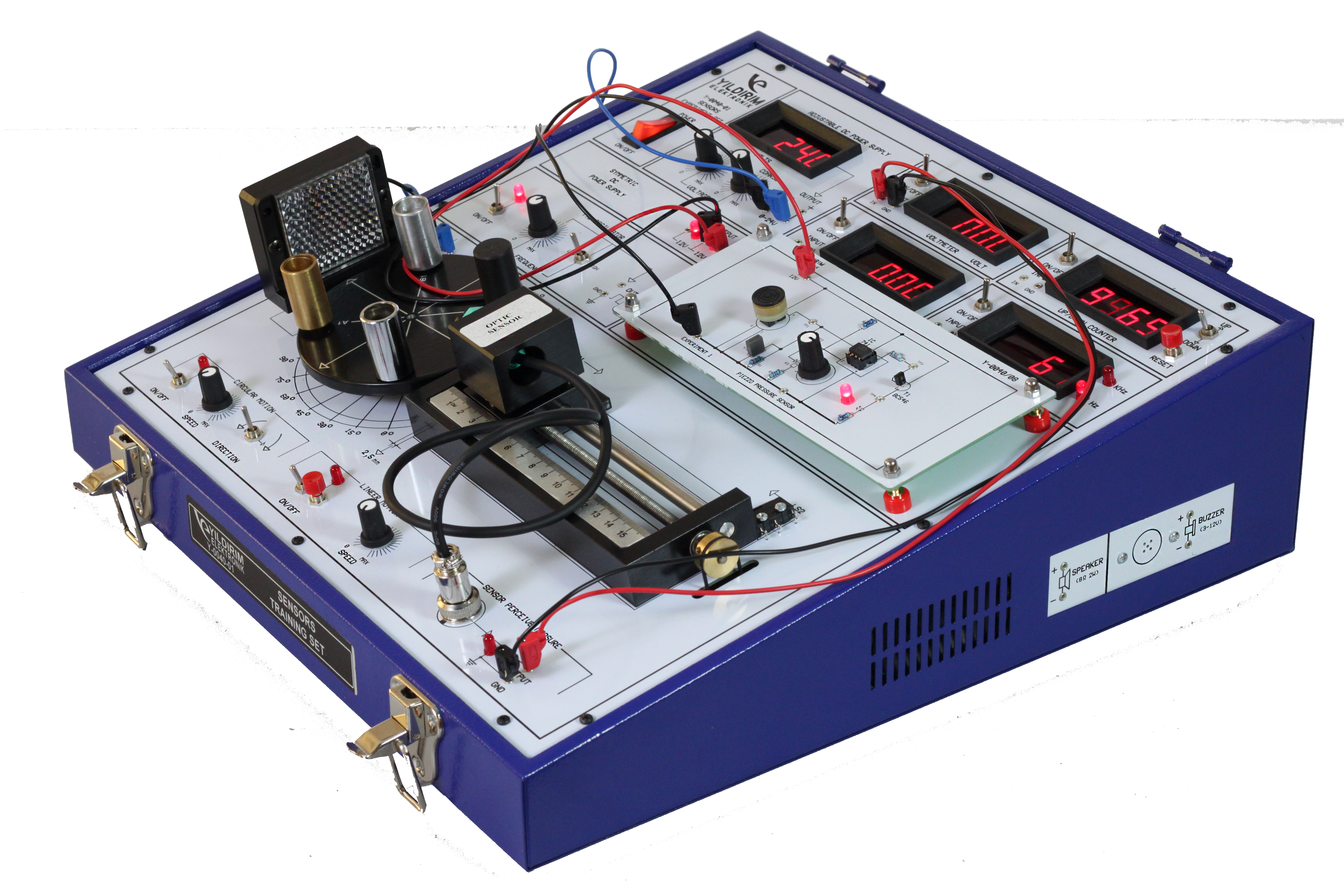

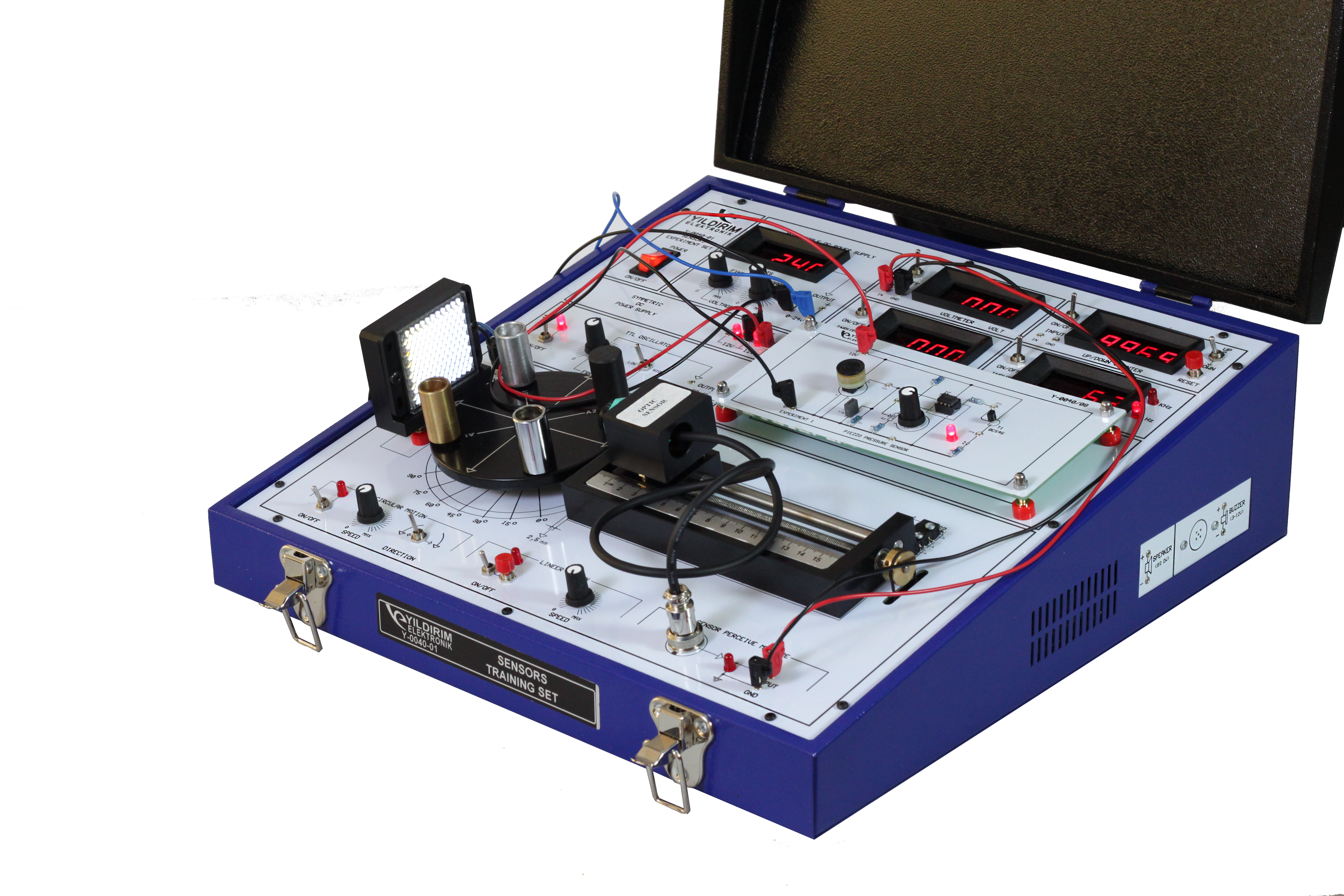

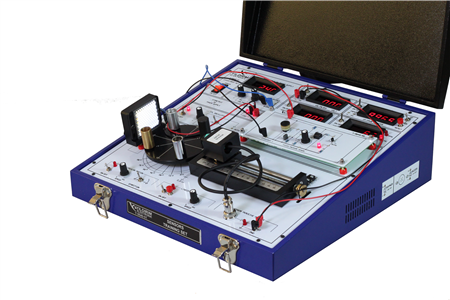

• Eğitim seti ana ünitesi en az aşağıda bulunan bileşenleri içermeleidir;
DC ayarlı 0-24V / 2A güç kaynağı,
DC sabit simetrik -12V – 0 – 12V / 0.5A güç kaynağı,
3½ dijit led göstergeye sahip 0-99V Voltmetre,
3½ dijit led göstergeye sahip 0-9A Ampermetre,
1hz – 500Khz frekans üreteci,
1hz – 1Khz kare dalga üreten TTL osilatör
1 adet 4 dijit ekrana sahip yukarı-aşağı sayıcı,
1 adet doğrusal hareket eden, derece göstergeli, mm skalalı, hız ve yön kontrollü mekanizma,
1 adet dairesel hareket eden, derece skalalı, hız ve yön kontrollü mekanizma,
1 adet proximity sensör yuvası,
1 adet reflektör yuvası,
2 adet limit switch,
1 adet hoparlör,
1 adet buzzer,

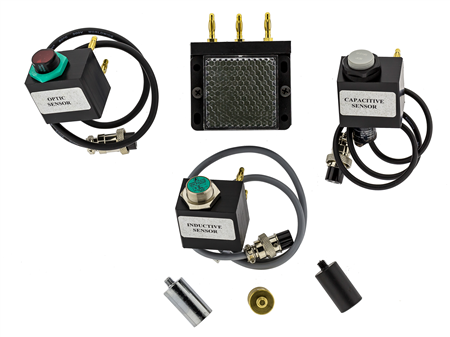

• Setle beraber aşağıda bulunan sensör ve malzemeler verilmelidir
1 adet endüktif proximity sensör,
1 adet kapasitif proximity sensör,
1 adet optik proximity sensör,
Proximity sensörlerin algılayabileceği 7 adet materyal,
24 adet, 4 farklı renkte 2mm bağlantı kablosu,
1 adet güç kablosu 1.8m,
• Setle beraber aşağıda deneyleri kapsayan en az 12 modül verilmelidir. PIR sensörü hariç, modüllerin üzeri yalıtkan ve devre şemalı olmalıdır.
Işık yayan diyotun incelenmesi,
Infrared Led diyodun incelenmesi,
Foto diyodun incelenmesi,
Foto transistörün incelenmesi,
Infrared (IR) alıcı - vericinin incelenmesi,
Mesafe ölçüm sensörünün incelenmesi,
Işıkla küçülen (LDR) direncin incelenmesi,
Güneş pilinin (Fotopil) incelenmesi,
Optocoupler ‘ın incelenmesi,
Negatif katsayılı (NTC) direncin incelenmesi,
Pozitif katsayılı (PTC) direncin incelenmesi,
PT tipi termokupl ‘un incelenmesi,
K tipi termokupl ‘un incelenmesi,
IC tipi termokupl ‘un incelenmesi,
PIR sensörün incelenmesi,
Hall Effect sensörün incelenmesi,
Reed rölenin incelenmesi,
Mercury Switch (Civalı Kontak) incelenmesi,
Limit Switch ‘in incelenmesi,
Piezo elektrik elemanının incelenmesi,
Piezo basınç sensörünün incelenmesi,
Yük hücresinin (Load Cell) incelenmesi,
Ses sensörünün incelenmesi,
Ultrasonic sensörlerin incelenmesi,
Gaz sensörünün incelenmesi,
Nem sensörünün incelenmesi,

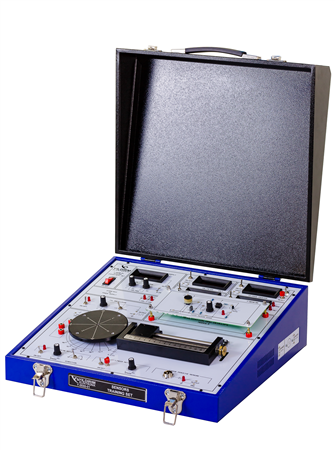

• Eğitim seti; yatay ve dikey olarak saklanabilecek yapıya uygun olmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti; kullanılacağı zaman üst kapağı setten ayrılabilir özellikte olmalıdır.
