2238 Serisi

Test & Ölçüm Cihazları → Video & Renk Test Çözümleri → Video Pattern Jeneratörü → 2238 Serisi

Sipariş No : CH-2238

2238 Serisi

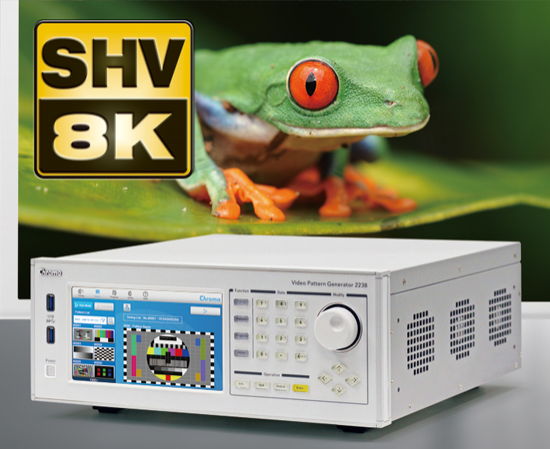

2238 Video Pattern Jeneratörü

  • 8K Super Hi-Vision (7680x4320/8192x4320)
  • 8K Super için bağımsız grafik çekirdeği
  • 200 ms'den az Hi-Vision deseni geçiş zamanı
  • Ünite başına 4 adede kadar sinyal modülü
  • Çoklu çıkış işlevi
  • 7 inç 1024x 600 yüksek çözünürlüklü dokunmatik paneli, GUI arayüzü
  • BMP dosya formatı desteği
  • USB 3.0 veri erişimi
  • Gigabit Ethernet yüksek hızlı ağ arayüzü
  • HDMI 2.0b sinyal modülü (isteğe bağlı)

    -          8K x 4K 60 Hz (4 HDMI bağlantı noktası)

    -          4K x 2K 60 Hz (1 HDMI bağlantı noktası)

    -          600MHz'e kadar piksel hızı (6Gbps TMDS hızı)

    -          RGB 4:4:4 / YCbCr 4:4:4 veya 4:2:2 veya 4:2:0

    -          HDCP 2.2 / 1.4

    -          Geniş renk gamı

    -          HDR (Yüksek Dinamik Aralık) Testi

  • (HDR bilgi çerçevesi ve meta veri / EOTF)

    -          SCDC (durum ve kontrol veri kanalı)

  • DisplayPort 1.4 sinyal modülü (isteğe bağlı)

    -          8K x 4K 60 Hz (2 DP bağlantı noktası)

    -          8K x 4K 30 Hz (1 DP bağlantı noktası)

    -          şerit başına 1,62 / 2,7 / 5,4 / 8,1 Gbps

    -          HDCP 2.2 / 1.3

    -          DPCD (Ekran Bağlantı Noktası YapılandırmasıVeri) Okuyucu

    -          MST (Multi-Stream Transport) testi

Teknik Şartname

  • 8K Super Hi-Vision (7680x4320/8192x4320)
  • 8K Super için bağımsız grafik çekirdeği
  • 200 ms'den az Hi-Vision deseni geçiş zamanı
  • Ünite başına 4 adede kadar sinyal modülü
  • Çoklu çıkış işlevi
  • 7 inç 1024x 600 yüksek çözünürlüklü dokunmatik paneli, GUI arayüzü
  • BMP dosya formatı desteği
  • USB 3.0 veri erişimi
  • Gigabit Ethernet yüksek hızlı ağ arayüzü
  • HDMI 2.0b sinyal modülü (isteğe bağlı)

    -          8K x 4K 60 Hz (4 HDMI bağlantı noktası)

    -          4K x 2K 60 Hz (1 HDMI bağlantı noktası)

    -          600MHz'e kadar piksel hızı (6Gbps TMDS hızı)

    -          RGB 4:4:4 / YCbCr 4:4:4 veya 4:2:2 veya 4:2:0

    -          HDCP 2.2 / 1.4

    -          Geniş renk gamı

    -          HDR (Yüksek Dinamik Aralık) Testi

  • (HDR bilgi çerçevesi ve meta veri / EOTF)

    -          SCDC (durum ve kontrol veri kanalı)

  • DisplayPort 1.4 sinyal modülü (isteğe bağlı)

    -          8K x 4K 60 Hz (2 DP bağlantı noktası)

    -          8K x 4K 30 Hz (1 DP bağlantı noktası)

    -          şerit başına 1,62 / 2,7 / 5,4 / 8,1 Gbps

    -          HDCP 2.2 / 1.3

    -          DPCD (Ekran Bağlantı Noktası YapılandırmasıVeri) Okuyucu

    -          MST (Multi-Stream Transport) testi

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

CH-2238 Datasheet.pdf
