27014 Serisi

Test & Ölçüm Cihazları → LCM Test Ekipmanı → 27014 Serisi

Sipariş No : CH-27014

27014 Serisi

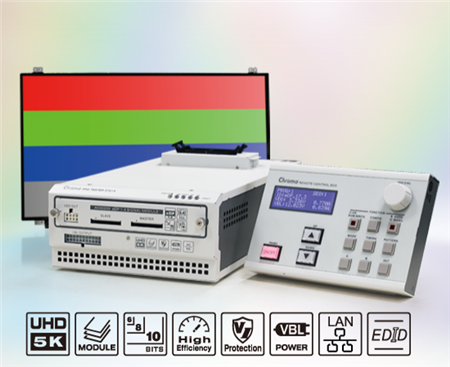

27014 LCM Test Ekipmanı

  • Çeşitli paneller için modüler arayüz tasarımı
  • test uygulamaları

    -          Bir LVDS modülü (isteğe bağlı)+Bir MIPI/

  • eDP/V-by-One sinyal modülü (isteğe bağlı)
  • Yüksek doğrulukta programlanabilir güç kaynağı

    -          VDD 2~20V/10A maks, 36W maks

    -          VBL 2~25V/20A maks, 100W Maks

    -          Gerçek zamanlı voltaj/akım ölçümü

    -          Programlanabilir güç koruma fonksiyonu

    -          Programlanabilir Açma/Kapama zamanlaması

  • Test programı dizileri için düzenlenebilir zamanlama, model ve güç kaynağı

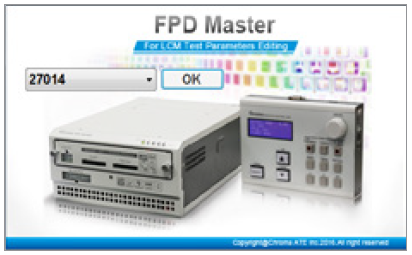

  • Kullanıcı dostu yazılım
  • Çapraz koordinat hatası konumlandırma
  • Bitmap dosya ekranı
  • kaydırma deseni ekranı
  • eDP 1.4 sinyal modülü (isteğe bağlı)

    -          Ultra Yüksek Çözünürlüğe kadar destek

  • (5Kx3K@60Hz)

    -          6/8/10 bit renk derinliği

    -          1.62/2.16/2.43/2.7/3.24/4.32/5,4 Gbps

  • şerit başına

    -          1/2/4/8 şerit

    -          0/3.5/6/9.5 dB ön vurgu

    -          200/250/300/350/400/450/600/800/

  • 1000mV salınım seviyesi

    -          PSR1 test özelliği

    -          PSR2 test özelliği (isteğe bağlı)

Teknik Şartname

  • Çeşitli paneller için modüler arayüz tasarımı
  • test uygulamaları

    -          Bir LVDS modülü (isteğe bağlı)+Bir MIPI/

  • eDP/V-by-One sinyal modülü (isteğe bağlı)
  • Yüksek doğrulukta programlanabilir güç kaynağı

    -          VDD 2~20V/10A maks, 36W maks

    -          VBL 2~25V/20A maks, 100W Maks

    -          Gerçek zamanlı voltaj/akım ölçümü

    -          Programlanabilir güç koruma fonksiyonu

    -          Programlanabilir Açma/Kapama zamanlaması

  • Test programı dizileri için düzenlenebilir zamanlama, model ve güç kaynağı
  • Kullanıcı dostu yazılım
  • Çapraz koordinat hatası konumlandırma
  • Bitmap dosya ekranı
  • kaydırma deseni ekranı
  • eDP 1.4 sinyal modülü (isteğe bağlı)

    -          Ultra Yüksek Çözünürlüğe kadar destek

  • (5Kx3K@60Hz)

    -          6/8/10 bit renk derinliği

    -          1.62/2.16/2.43/2.7/3.24/4.32/5,4 Gbps

  • şerit başına

    -          1/2/4/8 şerit

    -          0/3.5/6/9.5 dB ön vurgu

    -          200/250/300/350/400/450/600/800/

  • 1000mV salınım seviyesi

    -          PSR1 test özelliği

    -          PSR2 test özelliği (isteğe bağlı)

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

CH-27014 Datasheet.pdf
