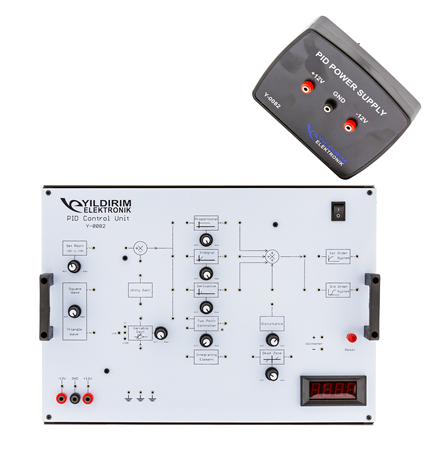

PID Kontrol Eğitim Seti, temel bir düşünce ve kontrollerde el alışkanlığı sağlaması amacı ve PID üzerinde farklı sinyaller uygulayarak temel ilkelerinin öğrenilmesi için tasarlanmıştır. PID kontrolü ile 2 modda çalışma olanağı sağlanmaktadır. Bunlar ON / OFF kontrol modu ve süreklilik kontrollü modudur.
P-kontrol modu, I-kontrol modu, D-kontrol modu, PIkontrol modu, PD-kontrol modu ve PID kontrol modu set üzerinde bağımsız olarak çalıştırılabileceği gibi açık ve kapalı döngüde farklı kombinasyonlar ile kullanılabilir. Kontrollerin farklı modları arasındaki ayrım rahatça gözlenebilmektedir. PID eğitim setinin etkisi, set üzerinde uygulanan açık ve kapalı döngü sistemlerinin içindeki, ilk komut sistemi ve ikinci komut sistemi üzerinde görülebilir.
PID Kontrol Eğitim seti üzerinde deneylerde yardımcı olacak Kare Dalga, Üçgen Dalga Üreteci, Sabit DC Güç Kaynağı ve Audio Jeneratör bulunmaktadır.
• Orantılı, integral, ve türev fonksiyonları aynı bord üzerinde kontrol edilebilir. (P, I, D, PI, PD, PID ayarlanabilir)
• ON/OFF kontrolü
• PID testi için değişken frekanslı kare ve üçgen dalga
• Referans üreteçleri
• Hata detektörü
• Ilk komut sistemi ve üçüncü komut sistemi
• Voltmetre- 3½ dijit gösterge
• Audio jeneratörü
• Sinyal ölçümü ve gözlemi için test noktası
• Ölü bölge ve bozukluklar
Teknik Özellikler :
Besleme Gerilimi : 220V AC / 50 - 60 Hz / ±10 %
DC Simetrik Sabit Güç Kaynağı : +12V - 0 - +12V
Referans Üreteci - 1 : - 10V - +10V
Referans Üreteci - 2 : - 6V - 0 - +6V
Fonksiyon Üreteci : Üçgen, Kare
Genlik : 0 – 8Vpp
Frekans : 0 – 156Hz
Voltmetre : 3½ Dijit
Oransal Bant : 5%...55%
Toplayıcı (Integratör) : 10m/sn...110 m/sn
Türev : 1 ms...11ms
ON / OFF Kontrolü : ON: 12V, OFF : ( - 12V)
Güç Tüketimi : 1,6VA |
