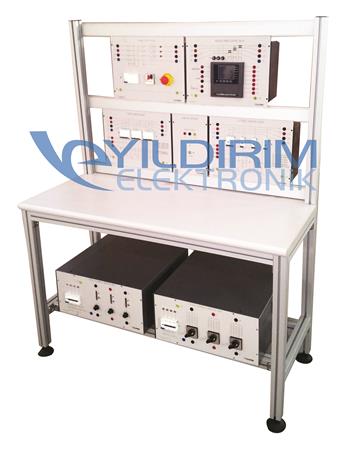

MODÜLER KOMPANZASYON EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Modüler kompanzasyon eğitim seti, kompanzasyonla ilgili kavramların öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda, 8-10kW elektriksel gücün kompanzasyonuna göre tasarlanmış olmalıdır.
3) Eğitim setinde R-L-C yüklerin AC devreler üzerinde etkilerinin incelenmesi yapılabilmeli, reaktif rölenin LCD ekranı ile her fazın konumu vektörel olarak görülebilmeli, bilgisayar arabirim sayesinde de fazları bilgisayardan izleme, kontrol ve kumanda yapılabilmelidir.
4) Eğitim seti ile birlikte tüm modüllerin iki bölümlü raylı sistem üzerine takılabileceği yapıda ve eloksallı alüminyum profilden imal edilmiş,117x79x50cm boyutlarında masa üstü modül tutucu verilmelidir.
5) Eğitim seti ile birlikte alüminyum profilli masa verilmelidir.
6) Modüler Kompanzasyon Eğitim seti aşağıda belirtilen 5 modül, 1 yük ünitesi ve uygulama için gerekeli aksesuarlardan oluşmalıdır.
I. 3 Faz Güç Kaynağı Modülü
• 3 x 25A 30mA kaçak akım koruma rölesi
• 6-10A koruma röleli
• Acil Stop Butonu
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
II. LCD Ekranlı Reaktif Röle Modülü
• Türkçe menü ile kolay kullanım
• Kolay devreye alma
• Geniş renkli LCD ekran (320x240 pixel 3,2’’)
• Trifaze, Difaze, Monofaze Kondansatör bağlayabilme
• 1..31’e kadar akım ve gerilim harmoniklerini grafik ile gösterme
• Düşük akımda bile kompanzasyon yapabilme (10 mA)
• Kondansatörlerin bağlı oldukları faz yada fazları ekranda gösterme
• 3 fazın elektriksel büyüklüklerini aynı anda izleyebilme özelliği olmalıdır.
V, I, COSF, TANF, W, VAR, VA, SW, SVAr, SVA, Swh, SVAr(ind), SVARh(kap), SVAh
• Bilgisayar haberleşmeli (RS 485 MODBUS RTU)
• 40/5 A akım trafolu
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
III. 3 Faz Kondansatör Grubu Modülü
• Sigorta korumalı
• Kontaktör kontrollü
• 3 x 0,5 KVAR, 3 x 1 KVAR, 3 x 1,5 KVAR kondansatör grubu içermeli
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
IV. 1-2 Faz Kondansatör Grubu Modülü
• Sigorta korumalı
• Kontaktör kontrollü
• 2 x 0,5 KVAR, 1 x 0,5 KVAR, 1 x 0.5 KVAR, 1 x 0.5 KVAR kondansatör grubu içermeli.
• Maksimum kapasitör gücü 2 KVAR olmalıdır.
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
V. 3 Faz İndüktif Yük Grubu Modülü
• Her faz ayrı kartuş sigorta korumalı olmalı
• Sinyal lambalı
• 3 x 1 KVAR her faz 0-1 KVAR potansiyometre kontrollü olmalıdır.
• Fan soğutmalı
• PTC Korumalı
• Sigorta korumalı olmalıdır.
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
VI. Bilgisayar Ara Birim Modülü
• Reaktif röle ile bilgisayar bağlantısı sağlamalı
• Çıkışı : RS485
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
VII. 3 Faz Rezistif Yük Grubu Modülü
• Her faz ayrı kartuş sigorta korumalı olmalıdır.
• Sinyal lambalı olmalıdır.
• 3 x 500W her faz 100W olmalıdır.
• Fan soğutmalı olmalıdır.
• Tüm giriş-çıkışlar 4mm born vidalı olmalıdır.
VIII. Aksesuarlar:
• Uygulamalar için yeterli miktarda 4mm banana sokete uygun, çift yalıtkanlı jaklı prop kablosu
• Reaktif röle yazılım CD’si
• Uygulamalı eğitim kitabı verilmelidir.
7) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
8) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
