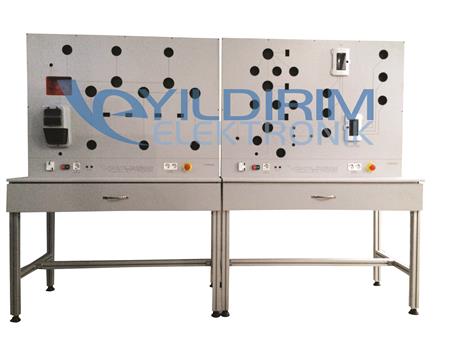

MASA TİPİ TESİSAT EĞİTİM SETİ
TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; kuvvetli akım aydınlatma ve zayıf akım tesisatları ile ilgili olarak modüler yapıda ve her bir panel için ayrı güç kaynağı kullanılarak tasarlanmış olmalıdır.
3) Panelde 4 öğrenci aynı anda çalışabilmelidir.
4) Eğitim seti üzerinde bulunan 4 adet uygulama panelinden 2 adedi Proje Paneli, 1 adedi Sıva Üstü Tesisat Uygulama Paneli,1 adedi Sıva Altı Tesisat Uygulama paneli olmalıdır.
5) Eğitim setinin tüm panellerdeki kullanılacak enerji üniteleri ayrı ayrı oluşturulmalı ve her enerji ünitesi öğretmen kontrol ünitesinden kontrol edilebilmelidir.
6) Eğitim setinde, teori ve uygulamanın pekişmesi için arızalar yapılıp öğrencinin arızayı tespit ve analiz edip gidermesi sağlanmalıdır.
7) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir ve bu deneyler için gerekli olan tüm sarf malzemeleri verilmelidir.
1. Kuvvetli Akım, Aydınlatma Deneyleri
Tek kutuplu (normal) anahtarlı bir veya daha fazla lambalı aydınlatma tesisatı, Komitatör anahtarlı aydınlatma tesisatı, Vavien anahtarlı aydınlatma tesisatı, Aydınlatma - priz tesisatı, Merdiven otomatiği tesisatı,.
2. Zayıf Akım Deneyleri
Bir butonla bir zilin çalışması, Bir butonla iki zilin (Paralel bağlama) çalışması, İki butonla bir zilin çalışması, Karşılıklı çağırma tesisatı, numaratör tesisatı, 3 aboneli kapı otomatiği tesisatı, çağırma tesisatı ve zayıf akım uygulamaları yapılabilmelidir.
3. Nemli Yer (ANTİGRON) Deneyleri
Anahtarlı aydınlatma tesisatı ve aydınlatma priz tesisatı uygulamaları yapılabilmalidir.
4. Floresan Lamba Deneyleri
2×20W veya 1×20W floresan lamba tesisatı,1×40W - 2×20W floresan lamba tesisatı,Darbe anahtarıyla aydınlatma tesisatı , 2 ayrı 20W balastla 2×20W floresan lamba tesisatı uygulamaları yapılabilmelidir.
8) Eğitim seti ile birlikte üretici firma tarafından hazırlanmış Türkçe, her deneyin yapılmasını İşlem sırasıyla açık biçimde anlatan deney sonuçlarının kuramsal ve pratik olarak karşılaştırıldığı deney kitabı olmalıdır.
9) Eğitim setinin enerji ünitesi aşağıda belirtilen teknik özellikleri sağlamalıdır.
• Her bir panel için 1 adet bulunmalıdır.
• Kaçak akım röleli ve otomatik sigorta korumalı olmalıdır.
• Acil stop butonlu olmalıdır.
• Merkezi kumanda kontrollü olmalıdır.
• AC Voltaj çıkışı: 12V - 220V AC En az 3 adet korumalı topraklı priz olmalıdır.
• AC Voltaj çıkışı: 12V - 220V AC En az 3 adet korumalı topraklı priz olmalıdır.
10) Eğitim setinin uygulama masası belirtilen özelliklerde olmalıdır.
• Boyutları en az 100cm × 200cm olmalıdır.
• Panel düzeneği için açı ayarlama mekanizması olmalıdır.
• Her iki yüzeyde kilitlenebilir malzeme dolabı olmalıdır.
• Kilitlenebilir 4 adet çekmece olmalıdır.
• Uygulama paneli için raylı muhafa dolabı olmalıdır.
11) Eğitim setinin kontrol paneli aşağıda belirtilen teknik özellikleri sağlamalıdır.
• Eğitim setinin her bir panelinin enerji kontrolü yapılabilmektedir.
• Her panel ON / OFF anahtarla kontrol edilir.
• Her ON / OFF anahtar sinyal lambalıdır.
• Her ON / OFF anahtarda kontrol ettiği panelin adı belirtilmiştir.
• Kontrol paneli sigorta korumalı, yale anahtar kumandalı, Acil stop butonlu olmalıdır.
12) Eğitim setinin 4 adet uygulama paneli olmalı ve bu uygulama panelleri en az aşağıda belirtilen özelliklerde olmalıdır.
A. Proje Paneli
• Özgün sıva üstü tesisatların uygulanabileceği, çoklu kullanıma uygun delikli yapıya sahip olmalıdır.
• Ahşap malzemeden imal edilmelidir.
• Boyutları en az 80×70cm olmalıdır.
B. Sıva Üstü Tesisat Uygulama Paneli
• Sıva üstü tesisatları için uygun olmalıdır.
• Ahşap malzemeden imal edilmelidir.
• Boyutları en az 80×70cm olmalıdır.
C. Sıva Altı Tesisat Uygulama Paneli
• Zayıf ve kuvvetli akım uygulamarı için uygun olmalıdır.
• MDF malzemeden imal edilmiş olmalıdır.
• Boyutları en az 80×70cm olmalıdır.
13)Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
14)Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
