63600 SERIES

Test & Ölçüm Cihazları → Elektronik Yük → DC Elektronik Yük → 63600 SERIES

Sipariş No : CH-63600

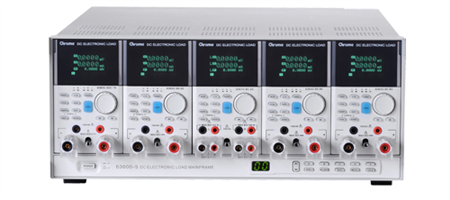

63600 SERIES

Programlanabilir DC Elektronik Yük Serisi

Key Features：

  • Max. power : 100W×2(Dual), 300W & 400W
  • Voltage range : up to 600V
  • 5 module mainframe Max. 2000W, load modules up to 400W/ea
  • Up to 10 channels in one mainframe, fit for testing multiple output SMPS
  • 0.4V @ 80A (Typical) low voltage operating characteristics
  • Flexible CC, CR, CV and CP operation modes
  • CZ mode for turn on capacitive load simulation
  • Parallel mode for high current and power application up to 2kW
  • Multi channel synchronous control
  • Auto frequency sweep up to 50kHz
  • Real time power supply load transient response simulation and Vpk+/-measurement
  • User defined waveform
  • Max. Power Point Tracking
  • User programmable 100 sequential front panel input status for user-friendly operation
  • Precision voltage and current measurement
  • Precision high speed digitizing measurement/data capture
  • Voltage, current and Pmax measurement for OCP/OLP testing
  • Timing measurement for batteries
  • Short circuit simulation
  • Self-test at power-on
  • Full protection : OC, OP, OT protection and OV alarm
  • Ethernet, USB and GPIB interfaces



Model/Opsiyon Seçim Tablosu
Ürün Kodu:
CH-63600-1
Ürün Açıklaması:
63600 Mainframe for Single Modules
Ürün Tipi:
Ana Ünite
Ürün Kodu:
CH-63600-2
Ürün Açıklaması:
63600 Mainframe for 2 Modules
Ürün Tipi:
Ana Ünite
Ürün Kodu:
CH-63600-5
Ürün Açıklaması:
63600 Mainframe for 5 Modules (up to 10 channels)
Ürün Tipi:
Ana Ünite
Ürün Kodu:
CH-63601-5
Ürün Açıklaması:
63600 Mainframe for 5 Modules (up to 6 channels)
Ürün Tipi:
Ana Ünite
Ürün Kodu:
CH-63610-80-20
Ürün Açıklaması:
DC Load Module, 80V/ 20A/100W x 2
Ürün Tipi:
Opsiyon-Yük Modülü
Ürün Kodu:
CH-63630-80-60
Ürün Açıklaması:
DC Load Module, 80V/ 60A/300W
Ürün Tipi:
Opsiyon-Yük Modülü
Ürün Kodu:
CH-63630-600-15
Ürün Açıklaması:
DC Load Module, 600V/15A/300W
Ürün Tipi:
Opsiyon-Yük Modülü
Ürün Kodu:
CH-63640-80-80
Ürün Açıklaması:
DC Load Module, 80V/ 80A/400W
Ürün Tipi:
Opsiyon-Yük Modülü
Ürün Kodu:
CH-63640-150-60
Ürün Açıklaması:
DC Load Module, 150V/60A/400W
Ürün Tipi:
Opsiyon-Yük Modülü
Ürün Kodu:
CH-A636000
Ürün Açıklaması:
GPIB Interface
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-A636001
Ürün Açıklaması:
Ethernet Interface
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-A636003
Ürün Açıklaması:
External Signal Board (Test Pin)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-A636005
Ürün Açıklaması:
External Signal Board (BNC)
Ürün Tipi:
Opsiyon-HW
Ürün Kodu:
CH-A632006
Ürün Açıklaması:
NI USB-6211 BUS-Powered Multifunction DAQ
Ürün Tipi:
Opsiyon-HW
Ürün Kodu Ürün Açıklaması Ürün Tipi
CH-63600-1 63600 Mainframe for Single Modules Ana Ünite
CH-63600-2 63600 Mainframe for 2 Modules Ana Ünite
CH-63600-5 63600 Mainframe for 5 Modules (up to 10 channels) Ana Ünite
CH-63601-5 63600 Mainframe for 5 Modules (up to 6 channels) Ana Ünite
CH-63610-80-20 DC Load Module, 80V/ 20A/100W x 2 Opsiyon-Yük Modülü
CH-63630-80-60 DC Load Module, 80V/ 60A/300W Opsiyon-Yük Modülü
CH-63630-600-15 DC Load Module, 600V/15A/300W Opsiyon-Yük Modülü
CH-63640-80-80 DC Load Module, 80V/ 80A/400W Opsiyon-Yük Modülü
CH-63640-150-60 DC Load Module, 150V/60A/400W Opsiyon-Yük Modülü
CH-A636000 GPIB Interface Opsiyon-HW
CH-A636001 Ethernet Interface Opsiyon-HW
CH-A636003 External Signal Board (Test Pin) Opsiyon-HW
CH-A636005 External Signal Board (BNC) Opsiyon-HW
CH-A632006 NI USB-6211 BUS-Powered Multifunction DAQ Opsiyon-HW

Teknik Şartname

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

63600 Datasheet.pdf
