PANO MONTÖRLÜĞÜ EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; elektrik - elektronik alanında, bina iç - dış elektrik tesisatları, zayıf akım, kuvvetli akım, aydınlatma
vb. panolarının tasarımı, malzemelerin yerleştirilmesi, bara ve kabloların işlenmesi, testlerinin yapılması ve panoların tesislere montajlarının uygulamalı öğrenilmesi yapılabilecek şekilde tasarlanmış olmalıdır.

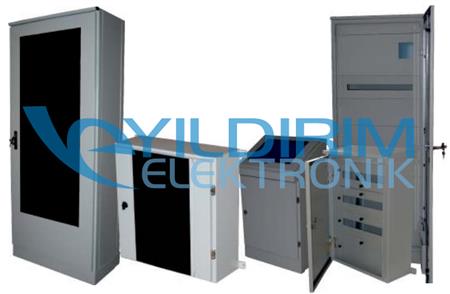

3) Eğitim seti aşağıda belirtilen 5 pano setinden oluşmalıdır ve belirtilen aksesuar ve montaj malzemeleri en az belirtilen miktarda verilmelidir.
A. Dahili Cam Kapaklı Pano Seti
Set en az 70cmx30cmx170cm boyutlarında ve prefabrik modüler yapıda olmalı, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden oluşmalıdır. Cam Kapaklı Pano Seti ile birlikte alçak gerilim dağıtımı, kompanzasyon, ölçüm ve kumanda panosu uygulamaları yapılabilmelidir. Belirtilen uygulamalar için setle birlikte deney föyleri verilmelidir.
a. Mekanik Aksesuar ve Malzemeler
2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camlı ön kapak, 1 Pano ölçüsüne uygun üst kapak, 18 adet Montaj profili, 50 adet Profil tespit elemanları, 2adet 200mmx800mm Galvanizli delikli montaj plakası, 3 adet 300mmx800mm Galvanizli delikli montaj plakası, 1 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı,1 adet Pano ölçüsüne uygun alt örtü takımı, 1 takım Pano ölçüsüne uygun göğüs plakaları,1 adet Havalandırma panjuru, 1 adet Proje cebi, montaj vidaları
b. Elektriksel Aksesuar ve Malzemeler
1 adet 4x63A 300mA Kaçak akım koruma rölesi, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer, 1 adet 3x10A W otomat, 1 adet 3x16A W otomat, 1 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 3 adet 4kW Kontaktör, 4 adet 5.5kW Kontaktör, 4 adet 7.5kW Kontaktör, 4 adet Zaman rölesi, 4 adet Termik röle, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm, 15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter grubu
B. Dahili Pano Seti
Set en az 70cmx30cmx170cm boyutlarında ve prefabrik modüler yapıda olmalı, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden oluşmalıdır. Cam Kapaklı Pano Seti ile birlikte alçak gerilim dağıtımı, kompanzasyon, ölçüm ve kumanda panosu uygulamaları yapılabilmelidir. Belirtilen uygulamalar için setle birlikte deney föyleri verilmelidir.
a. Mekanik Aksesuar ve Malzemeler
2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camsız ön kapak, 1 adet 220V Fanlı Pano ölçüsüne uygun üst kapak, 8 adet Montaj profili, 50 adet Profil tespit elemanları, 2 adet 200mmx800mm Galvanizli delikli montaj plakası, 2 adet 300mmx800mm Galvanizli delikli montaj plakası, 1 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı, 1 takım Pano ölçüsüne uygun göğüs plakaları, 1 adet Havalandırma panjuru, 1 adet Proje cebi, montaj vidaları, 6 metre Sigorta rayı.
b. Elektriksel Aksesuar ve Malzemeler
1 adet 4x63A 300mA Kaçak akım koruma şalteri, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 4 adet Elektronik tarifeli direkt sayaç, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer), 1 adet Reaktif güç kontrol rölesi, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 2 adet 4kW Kontaktör, 2 adet 5.5kW Kontaktör, 2 adet 7.5kW Kontaktör, 4 adet Zaman rölesi, 4 adet Termik röle, 2 adet Tüp kondansatör 1kVAR, 2 adet Tüp kondansatör 1.5kVAR, 2 adet Tüp kondansatör 2.5kVAR, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm, 15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter grubu.
C. Kumanda Pano Seti
Set en az 90cmx30cmx45cm boyutlarında, üzerinde kumanda ve izleme cihazlarının montaj yapılması amacıyla kullanılabilen ve 100˚ açılabilen üst kapak, 130˚ açılan ön kapak ve sabit gövdeden oluşmalıdır. Gövde içerisinde montaj profili ve plakaları ile değişik tasarımlarda kullanım olanağı sağlayan endüstriyel modüler yapıda olmalıdır. Set üzerinde sinyal lambası, buton, şalter vb. ürünlerin takılabileceği yerleri hazır olup bu yapılara uygun kumanda ve kontrol devresi uygulamaları yapılabilmelidir. Belirtilen uygulamalar için setle birlikte deney föyleri verilmelidir.
a. Mekanik Aksesuar ve Malzemeler
1 adet Monoblok gövde, 1 adet Üst kapak, 2 adet Üst kapak yalıtkan levhası, 1 adet Ön kapak, 1 adet Montaj plakası, 1 adet Perfore montaj plakası, 10 adet Montaj profili, 1 adet Baza, 1 Adet Alt örtü takımı,montaj vidaları, 6 metre Sigorta rayı, 4 metre Pano içi kablo PVC kanalı.
b. Elektriksel Aksesuar ve Malzemeler
4 adet 4kW Kontaktör, 4 adet 7.5kW Kontaktör, 3 adet Zaman rölesi, 4 adet Termik röle, 1 adet Motor koruma rölesi, 3 adet Stop butonu, 3 adet Start butonu, 3 adet Jog buton, 2 adet İki kafalo 0 - 1 buton, 2 adet Acil durdurma butonu, 1 adet 0 - 1 Kumanda şalteri, 1 adet 1-0-2 Kumanda şalteri, 1 adet Enversör şalter, 1 adet Yıldız - Üçgen şalter, 1 adet 4x40A 300mA Kaçak akım koruma şalteri, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 3 adet 1x4A W otomat, 3 adet, 1x6A W otomat, 12 adet Sinyal lambası 220V Φ;14mm, 20 adet Ray klemens 2.5mm, 20 adet Ray klemens 4-6mm, 1 adet Trifaze pano prizi, 1 adet Monofaze pano prizi, 1 adet Pano kapı switch.
D. Dahili Tip İç Tesisat Pano Seti
Set en az 420cmx35cmx10cm boyutlarında ve iç kısımları galvaniz saçlı, korozyona dayanıklı yapıda olmalı, panolar üzerinde ray tipi elektrik malzemeleri kullanıldığı gibi, montaj plakaları ile farklı amaçlarla da kullanılabilmelidir. Taşıyıcı kısımlar en az 2mm galvaniz saçdan elektrostatik toz boyalı olmalıdır. Alışveriş merkezleri, oteller, okullar, hastaneler vb. binaların dahili mekanlarında dağıtım ve kumanda amaçlı değişik tasarımlarda kullanıma uygun şaffaf kapaklı ve IP 30 koruma sınıfında olmalıdır. Dahili Tip İç Tesisat Pano Seti ile birlikte elektrik dağıtımı ve kumanda panosu uygulamaları yapılabilmelidir. Belirtilen uygulamalar için setle birlikte deney föyleri verilmelidir.
a. Mekanik Aksesuar ve Malzemeler
1 adet 60cmx58cmx22cm tablo gövde komple, 1 adet Düz örtü elemanı, 2 adet Yarıklı örtü elemanı 15cm, 1 adet Boy montaj plakası, 10 adet Dikey kanal tutucu, 10 adet Yatay kanal tutucu, 10 adet Ray derinliği ayarlanabilen tespit elemanı.
b. Elektriksel Aksesuar ve Malzemeler
2 adet 4kW Kontaktör, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x6A W otomat, 1 adet 3x16A W otomat, 6 adet 1x10A W otomat, 6 adet 1x16A W otomat, 20 adet Ray klemens 2.5mm, 2 metre Pano içi kablo kanalı , 1 adet Fotosel röle, 1 adet Darbe akım şalteri, 1 adet Zaman saati.
E. Harici Pano Seti
Set en az 55cm x 40cm x 15cm boyutlarında ve prefabrik, modüler yapıda olup kaynaklı kısmı olmamalı, farklı tasarımlar yapılmasına uygun olmalıdır. Panonun tüm taşıyıcı kısımları en az 2mm galvaniz saçlı, epoksil polyester ve elektrostatik toz boyalı olmalıdır. Pano içi malzemeler standartlara uygun ve galvaniz saçdan olmalıdır. Pano montaj plakalı olup, ray tipi elemanlar kullanılabilmektedir. Harici pano seti IP 66 koruma sınıfındadır. Harici Pano Seti ile birlikte harici dağıtım ve şantiye enerji ölçüm panosu uygulamaları yapılabilmelidir. Belirtilen uygulamalar için setle birlikte deney föyleri verilmelidir.
a. Mekanik Aksesuar ve Malzemeler
1 adet 70cmx50cmx20cm Gövde, 1 adet Ön kapak, 1 adet Çatı modülü, 1 adet Kablo giriş plaka takımı, 1 adet Montaj plaka takımı, 1 adet Derinlik ayar sistem takımı, 3 adet Örtü plakası, 1 adet Duvar tespit eleman takımı.
b. Elektriksel Aksesuar ve Malzemeler
2 adet 4kW Kontaktör, 1 adet Fotosel röle, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x16A W otomat, 1 adet 3x25AW otomat, 2 adet 1x25A W otomat, 2 adet 1x16A W otomat, 6 adet Sinyal lambası 220V Φ;14mm, 1 adet Monofaze 1-0-2şalter, 1adet Elektronik tarifeli direkt sayaç, 2 adet Trifaze pano prizi, 2 adet Monofaze pano prizi.
4) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
5) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
