BOBİNAJ EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; elektrik motorları ile elektrik bobini kullanılan makinelerin ve cihazların arızalarının giderilmesi yada yeni kullanılacak bobinlerin sarım işlemlerinin öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime uygun şekilde tasarlanmış olmalıdır.
3) Eğitim seti ile her türlü doğru akım makinelerinin endüvi ve endüktör sargı arıza tespitleri, uç bağlantılarının yapılması, alternatif akım motorlarının 1 ve 3 fazlı rotor ve stator sargı onarımları - bakımları ve yenilenmeleri, motorun tekrar devreye bağlanıp çalışır duruma getirilmesi ve her türlü transformatör sarımları yapılabilmelidir.
4) Eğitim seti aşağıda belirtilen 3 üniteden oluşmalıdır ve belirtilen aksesuar ve montaj malzemeleri en az belirtilen miktarda verilmelidir.

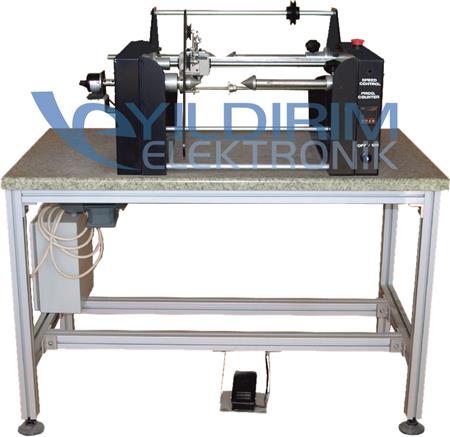

A. Bobin Sarma Makinesi
• 1 Faz, 220V AC 50Hz beslemeli hız kontrol cihazı ile 3 faz asenkron motor tahrikli
• Motor devri: 0 - 1500rpm
• Bobin sarma rotor hızı: 0 - 300d/dak
• Bobin tel çapı: 0.10mm - 3mmø
• Bobin sarma kasnağı ve motor hız kontrolü potlu ve ayak pedallı
• Sarım sayısı dijital göstergeli
• Ayarlanmış sarım sayısına ulaşıldığında otomatik durma
• Tel gerdirme ve düzeltme düzeneği rulman makaralı
• Bobin sarma makinesi üzerine stator sarımları için kalıp ve tutucu monte edilebilir özellikte
• Bobin sarma makinesi üzerine transformatör bobin karkası monte edilebilir özellikte
• Ayarlanabilir mekanizmalı
• Start - Stop - Acil durdurma butonlu
• 5kVA transformatör bobin sarma kapasiteli olmalıdır.
B. Stator ve Trafo Test Ünitesi
• Start - Stop - Acil durdurma butonluKaçak akım ve sigorta korumalı
• 3 Faz 3 x (36V - 55V - 110V - 190V - 220V) trafo çıkışlı ve 5 kademeli şalterli
• Her faz dijital Ampermetre ve Voltmetre göstergeli
• Kısa devre korumalı, lamba ve buzzerlı
• Test masası üzerinde sabit rotor mekanizması bulunmalıdır.
C. Endüvi Test Ünitesi
• 1 Fazlı, 220V AC 50Hz beslemeli
• Endüvi yerleştirmeye uygun grovler cihazı
• Grovler cihazı gücü 300VA
• ON - OFF ışıklı power anahtarlı ve sigorta korumalı
• Kutulu masa üstü kullanıma uygun olmalıdır.
D. Bobinaj Eğitim Seti Aksesuarları
• En az 3 adet Stator bobin sarma kalıbı
• En az 2 adet 36 oluklu, 1.1kW Stator
• En az 3 adet 12 oluklu ve 24 kollektörlü Endüvi
• En az 10 adet Transformatör nüvesi ve kiti
• Bobinaj Eğitim Seti Deney Kitabı verilmelidir.
5) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
6) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
