KABLOLU HIRSIZ ALGILAMA SİSTEMLERİ UYGULAMA SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.

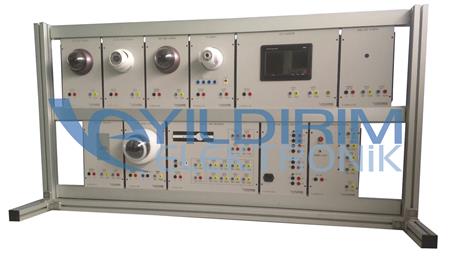

2) Güvenlik ve Bina Otomasyon Sistemleri Uygulama Setleri modüler bir yapıya sahip olmalı, Modüler yapıdaki deney modülleri AC / DC enerji üniteli laboratuar masası üzerinde istenilen enerji ve kurulum bağlantıları yapılarak sistem uygulamaları yapılabilir özellikte olmalıdır.
3) Laboratuar masası Monofaze AC / DC enerji üniteli olmalı, masa iskeleti alüminyum profillerle tasarlanmış olup zemin ayarlı lastik ayaklı, masa tablası laminant kaplı ve iki sıra ayarlı modül taşıyıcı raylıdır olmalıdır.
4) Eğitim seti en az aşağıda belirtilen modülleri içermelidir ve modüller, panel üzeri devre şemalı ve tüm giriş çıkışları çift yalıtkanlı 4mm banan soketli olmalıdır.
• Kablolu hırsız algılama santrali modülü
• Duvar tipi kablolu pır dedektör modülü
• Tavan tipi kablolu pır dedektör modülü
• Manyetik kapı modülü
• Kablolu LCD tuş takımı (Keypad) modülü
• Kablolu cam kırılma dedektör modülü
• Kablolu harici siren modülü
• Batarya modülü
5) Eğitim setinin deney masası aşağıda belirtilen özelliklerde olmalıdır.
a. MEKANİK İSKELET
• 150 x 63 x 175cm boyutlarında
• 45 x 45mm eloksallı alüminyum profil
• Zemin ayarlı plastik ayaklı
• Modüler yapı
b. MASA TABLASI
• 151 x 65cm boyutlarında
• 30mm suntalam laminant kaplı
c. MODÜL TAŞIYICI RAY
• Çift sıralı
• Modül taşıma rayı ara mesafesi ayarlanabilir
d. ENERJİ ÜNİTESİ
• Enerji girişi; monofaze, 220V / 50Hz, 3mt enerji kablolu topraklı fişli, 2x25A 30mA kaçak akım koruma şalterli, 1x20A sigorta korumalı,1x2A kumanda sigortalı, acil durdurma – start/stop butonlu, kontaktörlü ve sinyal Lambalı olmalıdır.
• AC enerji çıkışı; 2 grup, Monofaze, 220V / 50Hz, 1x16Asigorta korumalı, sinyal lambalı, 1 adet korumalı topraklı priz, 1 adet IEC priz, 1 adet çift yalıtkanlı 4mm banan soketli L-N çıkışlı olmalıdır.
• AC enerji çıkışı; 1 grup, 0 - 12 - 24V / 50Hz, 1x2Asigorta korumalı, sinyal lambalı, çift yalıtkanlı 4mm banan soketli 0 - 12 - 24V çıkışlı olmalıdır.
• DC enerji çıkışı; 1 grup, 5 - 12 - 24V, Kısa devre korumalı, SMPS ON - OFF anahtarlı sinyal lambalı, çift yalıtkanlı 4mm banan soketli Com - +5V - +12V - +24V DC çıkışlı olmalıdır.
6) Eğitim setinin modül saklama dolabı aşağıda belirtilen özelliklerde olmalıdır.
• 175 x 70 x 60cm boyutlarında
• 2mm saç, elektrostatik fırın boyalı yapı
• Çift kapılı, kilitli
• En az 5 (beş) adet raflı
• Raflarda modül taşımak için metal raylı olmalıdır.
7) Eğitim seti ile birlikte 4mm banana sokete uygun izoleli jaklı prop kabloları, bir tarafı erkek IEC diğer tarafı dişi IEC fişli bağlantı kabloları ve hırsız algılama sistemleri uygulama setleri deney kitabı olmalıdır.
8) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
9) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
KABLOSUZ HIRSIZ ALGILAMA SİSTEMLERİ UYGULAMA SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Güvenlik ve Bina Otomasyon Sistemleri Uygulama Setleri modüler bir yapıya sahip olmalı, Modüler yapıdaki deney modülleri AC / DC enerji üniteli laboratuar masası üzerinde istenilen enerji ve kurulum bağlantıları yapılarak sistem uygulamaları yapılabilir özellikte olmalıdır.
3) Laboratuar masası Monofaze AC / DC enerji üniteli olmalı, masa iskeleti alüminyum profillerle tasarlanmış olup zemin ayarlı lastik ayaklı, masa tablası laminant kaplı ve iki sıra ayarlı modül taşıyıcı raylıdır olmalıdır.
4) Eğitim seti en az aşağıda belirtilen modülleri içermelidir ve modüller, panel üzeri devre şemalı ve tüm giriş çıkışları çift yalıtkanlı 4mm banan soketli olmalıdır.
• Kablosuz hırsız algılama santral modülü
• RF alıcı modülü
• Kablosuz pır dedektör modülü
• Manyetik kapı modülü
• Kablosuz cam kırılma dedektör modülü
• Kablosuz LCD tuş takımı (Keypad) modülü
• Kablosuz harici siren modülü
• Uzaktan kumanda modülü
• Batarya modülü
5) Eğitim setinin deney masası aşağıda belirtilen özelliklerde olmalıdır.
a. MEKANİK İSKELET
• 150 x 63 x 175cm boyutlarında
• 45 x 45mm eloksallı alüminyum profil
• Zemin ayarlı plastik ayaklı
• Modüler yapı
b. MASA TABLASI
• 151 x 65cm boyutlarında
• 30mm suntalam laminant kaplı
c. MODÜL TAŞIYICI RAY
• Çift sıralı
• Modül taşıma rayı ara mesafesi ayarlanabilir
d. ENERJİ ÜNİTESİ
• Enerji girişi; monofaze, 220V / 50Hz, 3mt enerji kablolu topraklı fişli, 2x25A 30mA kaçak akım koruma şalterli, 1x20A sigorta korumalı,1x2A kumanda sigortalı, acil durdurma – start/stop butonlu, kontaktörlü ve sinyal Lambalı olmalıdır.
• AC enerji çıkışı; 2 grup, Monofaze, 220V / 50Hz, 1x16Asigorta korumalı, sinyal lambalı, 1 adet korumalı topraklı priz, 1 adet IEC priz, 1 adet çift yalıtkanlı 4mm banan soketli L-N çıkışlı olmalıdır.
• AC enerji çıkışı; 1 grup, 0 - 12 - 24V / 50Hz, 1x2Asigorta korumalı, sinyal lambalı, çift yalıtkanlı 4mm banan soketli 0 - 12 - 24V çıkışlı olmalıdır.
• DC enerji çıkışı; 1 grup, 5 - 12 - 24V, Kısa devre korumalı, SMPS ON - OFF anahtarlı sinyal lambalı, çift yalıtkanlı 4mm banan soketli Com - +5V - +12V - +24V DC çıkışlı olmalıdır.
6) Eğitim setinin modül saklama dolabı aşağıda belirtilen özelliklerde olmalıdır.
• 175 x 70 x 60cm boyutlarında
• 2mm saç, elektrostatik fırın boyalı yapı
• Çift kapılı, kilitli
• En az 5 (beş) adet raflı
• Raflarda modül taşımak için metal raylı olmalıdır.
7) Eğitim seti ile birlikte 4mm banana sokete uygun izoleli jaklı prop kabloları, bir tarafı erkek IEC diğer tarafı dişi IEC fişli bağlantı kabloları ve hırsız algılama sistemleri uygulama setleri deney kitabı olmalıdır.
8) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
9) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
