Sipariş No : Y-0041-02

Asansör Eğitim Seti

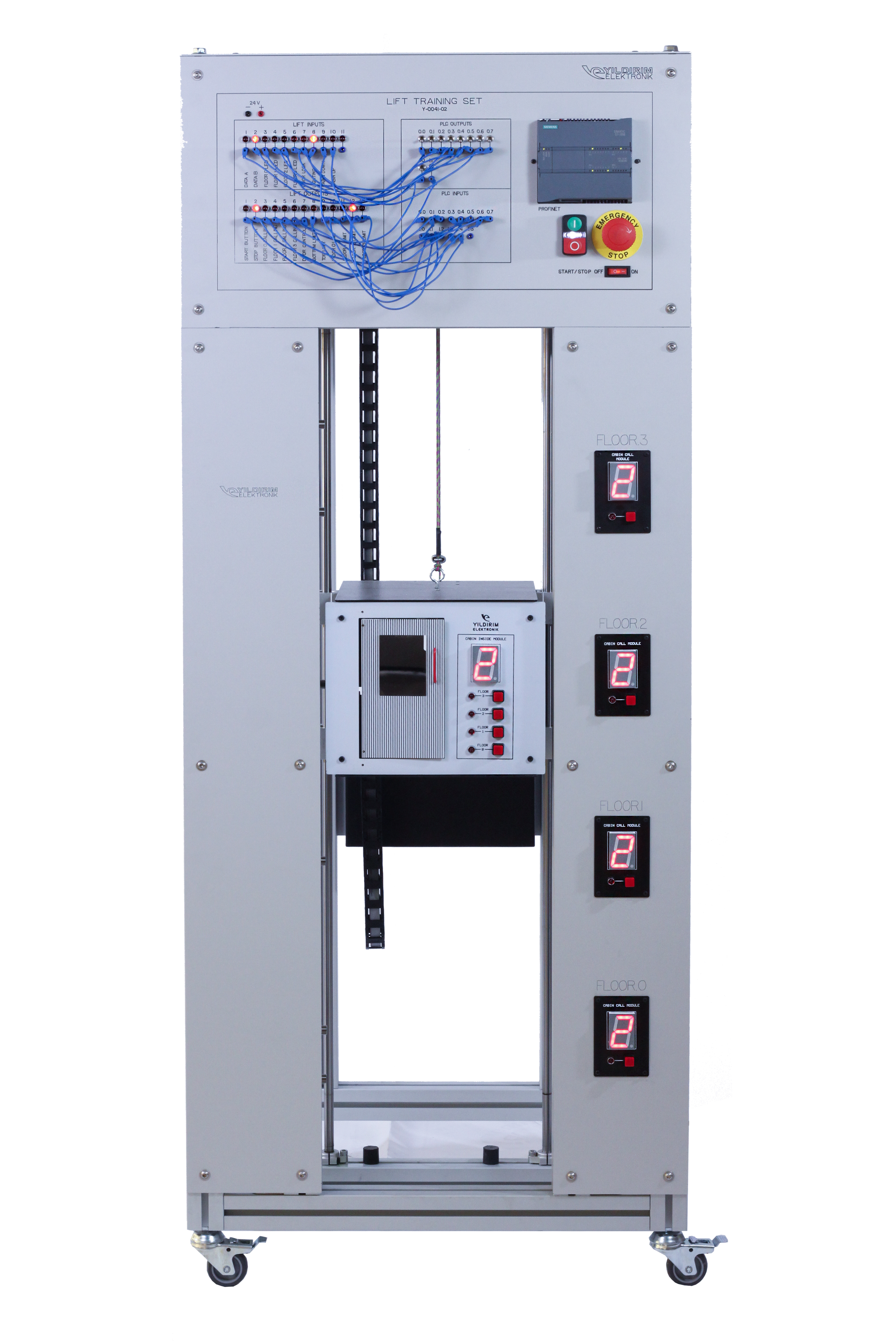

Dahili Kontrol Üniteli 4 Katlı Asansör Modeli

Asansör eğitim seti; PLC ve elektromekanik taşıyıcı uygulamalarının bir arada görülebilmesi için, eğitim amaçlı tasarlanmış 4 katlı bir modeldir.
Mekanik ve elektronik sistemlerin incelenebilmesi için şeffaf yapıda tasarlanmıştır.

Setin üst kısmında kontrol paneli mevcuttur. Bu panel üzerinde asansöre ait tüm giriş-çıkış soketleri bulunmaktadır. Asansörün kontrolü,panel üzerindeki PLC ile çalıştırılabileceği gibi anahtarlar ile manuel kumanda edilebilir ve led’lerle izlenebilir yapıdadır.

PLC programlama uygulamaları, program simülasyonu, asansör mekanizmasının çalışma prensibinin incelenmesi, mekanik yapının elektronik bağlantısı ve kontrolü, sensörlü devre uygulamaları, motor kontrolünün incelenmesi konularında uygulamaların yapılabileceği yapıda, eloksallı alüminyum sigma profiller ile tasarlanmıştır.

Setin kullanım ve tanıtım kitapçığı ile birlikte sistemin çalışması için hazırlanmış uygulama yazılımını içeren CD verilmektedir.

Teknik Özellikler :

• Besleme gerilimi 220 - 240V AC, 50-60 Hz
• Dahili Siemens S7-1200 1215C DC/DC/DC PLC (14 DI - 10 DQ / 2 AI)
• On-off anahtar, start-stop ve acil durdurma butonları
• 4 adet endüktif kat seviye sensörü
• 2 adet endüktif limit sensörü
• 4 adet ledli kata çağırma butonu
• 4 adet ledli kata götürme butonu
• 5 adet 7-segment kat göstergesi
• Redüktörlü DC motor
• İçi görünür açılır-kapanır kabin kapısı
• Elektromanyetik kapı kilidi
• Kabin içi aydınlatma
• Kabin dengeleme mekanizması
• Lineer rulmanlı hareket mekanizması
• Hareketli kablo kanalı
• Asansör sistemi giriş/çıkış sinyal göstergesi
• Giriş / Çıkış noktaları 2mm born vidalı

Uygulamalar :

• PLC programlama uygulamaları
• Program simülasyonu
• Asansör mekanizmasının çalışma prensibinin incelenmesi
• Mekanik yapının elektronik bağlantısı ve kontrolü
• Sensörlü devre uygulamaları
• Motor kontrolünün incelenmesi

Teknik Şartname

ASANSÖR EĞİTİM SETİ
TEKNİK ŞARTNAMESİ

• Eğitim seti; PLC ve elektromekanik taşıyıcı uygulamalarının bir arada görülebilmesi için, eğitim amaçlı olarak transparent yapıda alüminyum profil üzerine tasarlanmış 4 katlı bir model olmalıdır.
• Eğitim seti; panel üzerindeki PLC ile çalıştırılabileceği gibi anahtarlar ile manuel kumanda edilebilir ve led'lerle izlenebilir yapıda olmalıdır.
• Eğitim seti ile en az aşağıda belirtilen uygulamalar yapılabilmelidir

PLC programlama uygulamaları
Program simülasyonu
Asansör mekanizmasının çalışma prensibinin incelenmesi
Mekanik yapının elektronik bağlantısı ve kontrolü
Sensörlü devre uygulamaları
Motor kontrolünün incelenmesi

• Eğitim seti en az aşağıda belirtilen teknik özellikleri sağlamalıdır

Eğitim seti üzerinde 4 adet kata çağırma butonu bulunmalıdır.
Asansör kabini üzerinde 4 adet kata götürme butonu bulunmalıdır.
Eğitim seti üzerinde 14 dijital giriş/10 dijital çıkışa sahip Siemens S7 1215C DC/DC/DC PLC ünitesi bulunmalıdır.
Asansör giriş/çıkış sinyalleri LED göstergeli olmalıdır.
4 âdeti çağırma kısmında, 1 âdeti asansör kabini üzerinde en az 5 adet 7 segment kat seviye göstergesi bulunmalıdır.
Elektromagnetik kapı kilidine sahip Açılır-Kapanır kabin kapısı bulunmalıdır.
Asansörün kabini kabin içi aydınlatmaya sahip olmalıdır.
Start-Stop ve Emergency Buton bulunmalıdır.
4 adet endüktif kat seviye sensörü bulunmalıdır.
2 adet endüktif limit seviye sensörü bulunmalıdır.
Redüktörlü DC motora sahip olmalıdır.
Besleme gerilimi 220V AC olmalıdır.
Kontrol panelinde giriş/çıkış noktaları 2 mm born vidalı olmalıdır.
Panelde asansör sistemine ait tüm giriş/çıkışlar 2 mm born vidalı olmalıdır.

• Eğitim seti en az 4 adet kilitlenebilir tekerleğe sahip olmalıdır.
• Eğitim seti hareketli kablo kanalına sahip olmalıdır.
• Eğitim seti ile birlikte kullanım ve deney kitapçığı ile uygulama CD'si, lisanslı PLC programlama yazılım CD'si, en az 2 (iki) metre IEC power kablosu ve en az 24 (yirmi dört) adet 2 mm deney kablosu verilmelidir.
• Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
• Önerilecek cihazı tanıtan, bu şartnamede yazılmış olan bütün teknik özelliklere sahip olduğunu ifade eden, en az bir adet resmin bulunduğu katalog sunulmalıdır.
