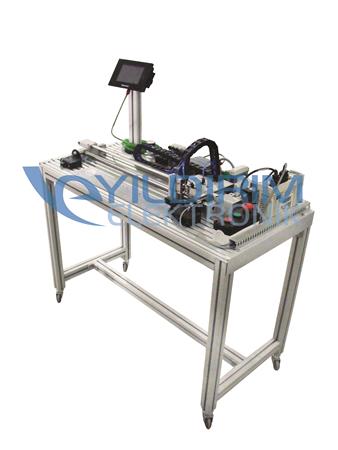

Servo Motor-Pnömatik uygulama seti ile servo motorun pozisyon ve hız kontrolü, parametre değerlerinin belirlenmesi, elektropnömatik ve sensör teknolojilerinin kullanılması, PLC ile servo motorun kullanımı ve algoritma geliştirme çalışmaları için tasarlanmıştır.

Servo Motor-Pnömatik uygulama seti programlanarak istenilen yazı dizisi plastik harflerle yazdırılabilir. Bu uygulama
servo motor, PLC ve elektropnömatik teknolojilerini birlikte kullanılarak konuların öğrenilmesini sağlar.

İstendiğinde sisteme operatör paneli (HMI) ve/veya kamera eklenebilir yapıdadır. Kamera desteği ile her seferinde rastgele dizilen harflerden görüntü işleme teknolojisi kullanılarak istenilen yazı yazdırılabilir.

Teknik Özellikler :

Besleme gerilimi 220 - 240V AC, 50-60 Hz
Dahili Siemens S7-1200 1215C DC/DC/DC PLC (14 DI - 10 DQ / 2 AI)
Acil durdurma ve start-stop butonları
Sağ ve sol limit için 2 adet sınır anahtarı
Home sinyali için endüktif sensör
75 cm boyunda doğrusal hareket mekanizmasına sahip vidalı mil
Pistonlar üzerine akuple 4 adet manyetik sensör
Vakum jenaratörü, selenoid valf adası, manometre ve basınç regülatörü
Lineer eksen üzerinde hareketli mekanizmaya monte edilmiş Y ve Z eksende hareket eden pistonlar
Servo Motor: AC servo 400 W. 3000 rpm. Nom. 1,27 Nm.

Uygulamalar :

• Servo Motor parametre değerlerinin düzenlenmesi ve izlenmesi
• PLC-Servo Motor-Elektropnömatik kontrol ve algoritma geliştirme çalışmaları
• Mekanik yapının elektronik bağlantısı ve kontrolü
• Sensör ve Pnömatik elemanların otomasyon sistemlerindeki uygulaması
• Operatör Panel uygulamaları
• Kurma/Montaj uygulamaları
• Tanı ve arıza onarımı
• Yorum ve dokümantasyon inceleme

Uygulamalarınız İçin İhtiyacınız :

• 25 lt/dk, 6 bar Sessiz Hava Kompresörü (Y-0053-P000)

Model/Opsiyon Seçim Tablosu
