Servo Motor Eğitim Seti

Teknik Eğitim Setleri → Kontrol ve Otomasyon Laboratuvarı → Servo Motor Eğitim Seti

Sipariş No : Y-0047

Servo Motor Eğitim Seti

Servo Motor Uygulamaları

Servo motor eğitim seti ile servo motorun yüklü-yüksüz çalışma; pozisyon, hız ve tork kontrolü ile parametre değerlerinin belirlenmesi uygulamaları yapılabilmektedir.

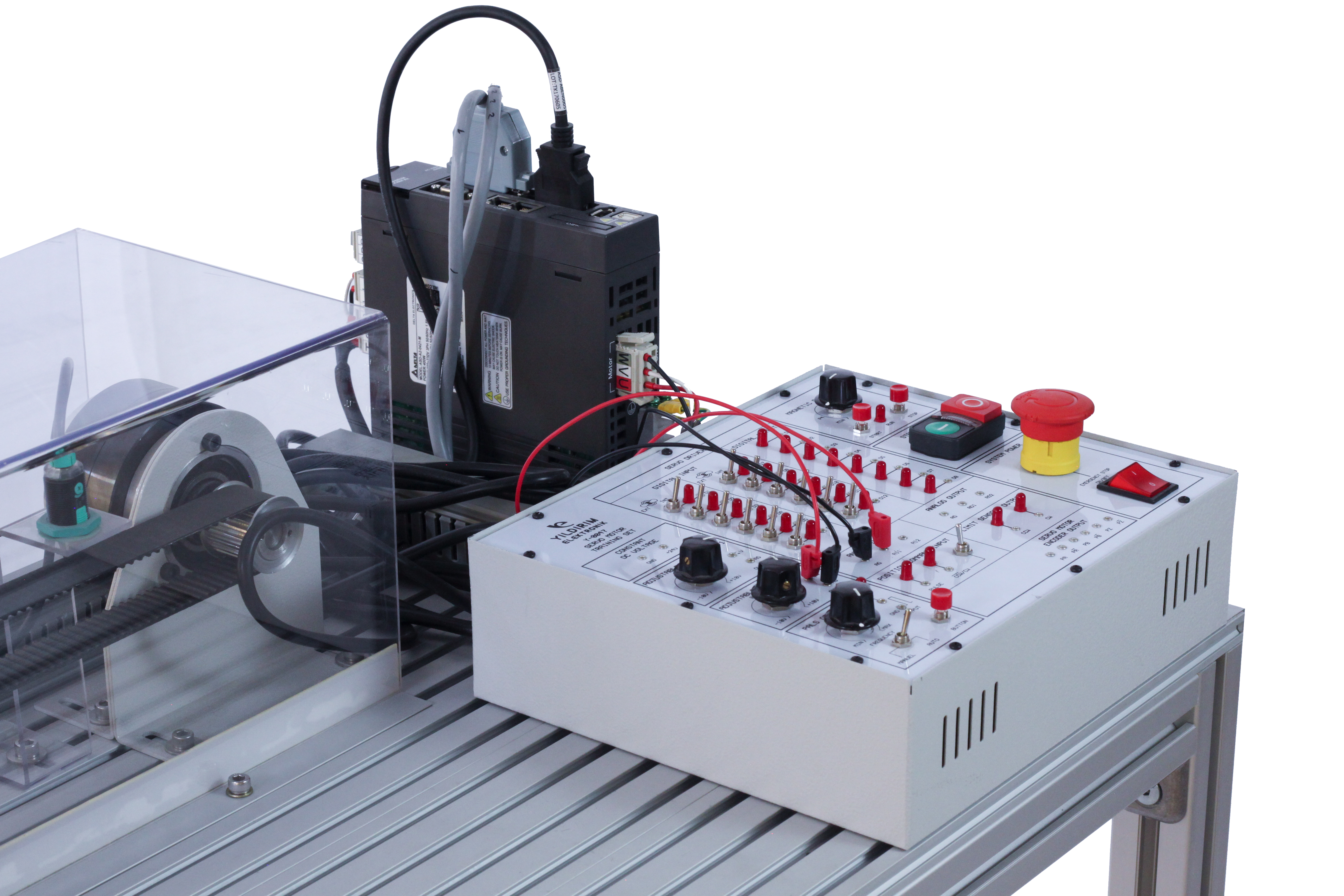

Kontrol Panelinde; yük ayar potansiyometresi, 2 adet ±10V ayarlı analog çıkış, servo giriş ve çıkışları manuel veya PLC ile kontrole uygun yapıda ve ayarlı pals jeneratörü 2 mm soketlerle yapılandırılmıştır.

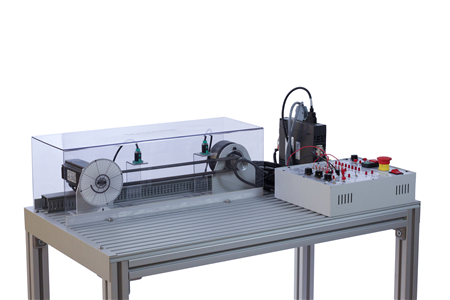

Set üzerinde triger kayış ile akuple edilmiş manyetik toz fren ile ayarlanabilir yük düzeneği sağlanmıştır. Bu düzenek sayesinde servo motorun hız-tork veya pozisyon tork kontroller incelenebilmektedir. PC bağlantısı ile tüm parametre bilgileri izlenebilir, değiştirilebilir ve hafızaya alınabilir. Motorun tork ve hız grafikleri ara yüzde görüntülenip çıktı alınabilmektedir. Pozisyon kontrollerinde sağ ve sol limitleri optik sensörler ile algılanmaktadır. Açısal hareketleri izleyebilmek için motor üzerinde ölçeklendirilmiş disk bulunmaktadır.

Motor ve fren şeffaf PVC ile korunaklı hale getirilmiştir.

Uygulamalar :

• Harici Referans Gerilimi ile Hız Kontrol Uygulaması
• Dijital Girisler ile Hız Kontrol Uygulaması
• Sağ ve Sol Limit Uygulaması
• Speed Modda Rampa Fonksiyonları
• Speed Modda Dahili Tork Limit Uygulaması
• Speed Modda Harici Tork Limit Uygulaması
• Referans Gerilimi ile Tork Kontrol Uygulaması
• Harici Pals ile Pozisyon Kontrol Uygulaması
• Dahili (Internal) Pozisyon Kontrol Uygulaması
• PLC ile Servo Motorun Hız ve Konum Kontrolü Uygulaması
• Ayarlanabilir Yük Altında Servo Motorun Pozisyon, Tork ve Hız Uygulamalarının İncelenmesi

Y-0047 Servo Motor Eğitim Setinin PLC Uygulamaları Ürün Ailesinden PLC Eğitim Setleri ile birlikte kullanımı önerilmektedir

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0030-T2
Ürün Açıklaması:
Masa Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0030-S4
Ürün Açıklaması:
Çanta Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0030-P
Ürün Açıklaması:
Panel Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-0030-T2	Masa Tipi PLC Eğitim Seti	Ana Ünite
Y-0030-S4	Çanta Tipi PLC Eğitim Seti	Ana Ünite
Y-0030-P	Panel Tipi PLC Eğitim Seti	Ana Ünite

Teknik Şartname

SERVO MOTOR EĞİTİM SETİ
TEKNİK ŞARTNAMESİ

Eğitim setinin besleme gerilimi 220 - 240 V AC, 50-60 Hz olmalıdır.
Eğitim seti üzerinde en az 45 cm boyunda triger kayışlı hareket mekanizması bulunmalıdır.
Eğitim seti üzerinde sağ ve sol limitler için 2 adet optik sensör bulunmalıdır.
Eğitim seti üzerinde kontroller için on/off, acil durdurma, start-stop butonu ve kontaktör bulunmalıdır.
Eğitim seti üzerinde servo motor hareket açısını gösterir disk bulunmalıdır.
Eğitim seti üzerinde en az 3000 rpm; 1,27 Nm. tutma torku özelliği olan servo motor bulunmalıdır.
Eğitim seti üzerinde 6 Nm Tutma Torku olan manyetik toz fren bulunmalıdır.
Eğitim seti üzerinde bulunan servo sürücü Hız kontrol, Tork kontrol, Pozisyon kontrol (harici yada dahili pozisyon), Pozisyon /Hız, Hız/ Tork, Pozisyon / Tork, Hız kontrolüne imkan sağlamalıdır. Aynı zamanda Tork kontrolünü ±10V analog giriş (0-5000 rpm) veya dijital giriş (0-3000 rpm) ile sağlanmalıdır.
Servo motor sürücü üzerinden en az 3,82 Nm’ye kadar tork ayarı yapılabilmelidir.
Servo sürücü harici pozisyon ve dâhili pozisyon kontrolüne sahip olmalıdır.
Servo sürücü ile beraber Windows tabanlı izleme / programlama yazılımı verilmelidir.
Servo sürücü – PC arasındaki gerçek zamanlı veri akışı USB ile yapılmalıdır.
Servo sürücü üzerinde Modbus RS-485/RS-232 haberleşme portu, CANopen (DS402) yüksek hızlı network haberleşme kontrolü bağlantıları bulunmalıdır.
Servo sürücü üzerinde 8 programlanabilir dijital giriş, 5 programlanabilir dijital çıkış bulunmalıdır.
Servo sürücü üzerinde temel pozisyonlama olarak home, orijin arama ve pozisyon öğretme fonksiyonu bulunmalıdır.
Servo sürücü encoder çözünürlüğü en az 20 bit (1280000 ppr) (A/B/Z ve değilleri) olmalıdır.
Servo sürücü dahili frenleme ünitesi, Notch filtreli, Koruma fonksiyonları ve alarm mesajları, Bütün I / O durumlarının izlenebilmesine imkan sağlamalıdır.

Eğitim setiyle en az aşağıda belirtilen uygulamalar yapılabilmelidir

Harici Referans Gerilimi ile Hız Kontrol Uygulaması
Dijital Girisler ile Hız Kontrol Uygulaması
Sağ ve Sol Limit Uygulaması
Speed Moda Rampa Fonksiyonları
Speed Modda Dahili Tork Limit Uygulaması
Speed Modda Harici Tork Limit Uygulaması
Referans Gerilimi ile Tork Kontrol Uygulaması
Harici Pals ile Pozisyon Kontrol Uygulaması
Dahili (Internal) Pozisyon Kontrol Uygulaması
Ayarlanabilir yük altında servo motorun pozisyon, tork ve hız uygulamalarının incelenmesi

Eğitim seti üzerinde en az; 2 adet ±10 volt analog sinyal, frekansı ayarlanabilir pals jeneratörü, ayarlı yük kontrol devresi bulunmalıdır.
Eğitim setiyle beraber temel kullanım deneyleri içeren eğitim kitabı ve örnek uygulama içeren CD verilmelidir.
Eğitim setiyle beraber en az 20 adet 2mm deney kablosu verilmelidir.
Eğitim setiyle 45x45 eloksallı alüminyum sigma profilden oluşmalıdır.
Eğitim seti kilitlenebilir tekerleğe sahip olmalıdır.
Eğitim seti üzerinde bulunan motor şeffaf pleksi üzerinden izlenebilmelidir.
Eğitim seti boyutları en az 90x80x50cm (EnxBoyxDerinlik) olmalıdır.

Ürünün Teknik Şartnamesini İndir
