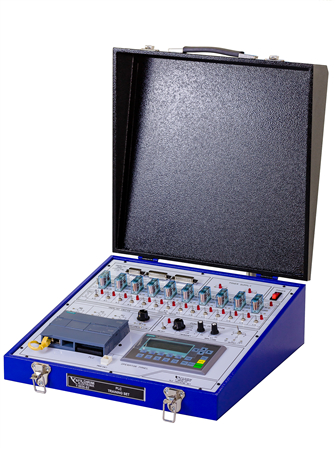

Çanta Tipi PLC Eğitim Seti

Teknik Eğitim Setleri → PLC Laboratuvarı → Çanta Tipi PLC Eğitim Seti

Sipariş No : Y-0030-S4

PLC Uygulamaları Ürün Ailesi

PLC eğitim seti tek başına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmıştır.

Sette Siemens S7-1200 Serisi CPU 1215C model PLC kullanılmaktadır. PLC ile analog işlemler yapabilecek giriş-çıkışlar ve bir adet çok turlu potansiyometre mevcuttur. Tüm PLC çıkışları direkt veya röle üzerinden kullanılabilmektedir, ayrıca tüm girişlerde led ve simülasyon anahtarları kullanılmıştır.

Operatör Paneli ile uygulamalar yapabilmek için; 240 x 80 piksel, 10 tuşlu, 4 renk arkadan aydınlatmalı panel kullanılmıştır.

Setin muhafazası darbelere karşı dayanıklı ve kapağı ayrılabilir metal çanta içindedir. İstenildiğinde masa üzerinde yatay kullanıma uygun, gerektiğinde de düşey olarak depolamaya uygun tasarlanmıştır.

Sette tüm ara bağlantılar için 2 mm soket ve çeşitli renklerde birbirine sonsuz geçmeli 2 mm fişli deney kabloları kullanılmaktadır. Uygulamalı ve açıklamalı temel deneyler içeren kullanım-tanıtım kitapçığı ile birlikte uygulama CD’si verilmektedir.

Uygulamalar :

• Online / Offline Simülasyon Uygulamaları
• Temel Giriş/Çıkış Uygulamaları (Bit Logic)
• Mantıksal İşlem Uygulamaları (Logical)
• Karşılaştırma İşlemleri (Compare)
• Taşıma Komutu Uygulaması (Move)
• Aritmetiksel İşlem Uygulamaları (Integer Math)
• TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
• TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• Yukarı Sayıcı Uygulaması (Up Counter)
• Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
• Analog Giriş, Çıkış Uygulaması
• KP300 Op-Paneli ile Giriş-Çıkış Uygulaması
• KP300 Op-Paneli ile Veri Gösterme Uygulaması

Y-0030-S4 Çanta Tipi PLC Eğitim Seti ile birlikte kullanılması önerilen ürünler :

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0030-A
Ürün Açıklaması:
PLC Uygulama Modülleri
Ürün Tipi:
Uygulama Modül Seti

Ürün Kodu:
Y-0041
Ürün Açıklaması:
Asansör Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0042
Ürün Açıklaması:
Yürüyen Bant Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0026
Ürün Açıklaması:
Step Motor Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0047
Ürün Açıklaması:
Servo Motor Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-0030-A	PLC Uygulama Modülleri	Uygulama Modül Seti
Y-0041	Asansör Eğitim Kiti	Ana Ünite
Y-0042	Yürüyen Bant Eğitim Kiti	Ana Ünite
Y-0026	Step Motor Eğitim Seti	Ana Ünite
Y-0047	Servo Motor Eğitim Seti	Ana Ünite

Teknik Şartname

ÇANTA TİPİ PLC EĞİTİM SETİ

TEKNİK ŞARTNAMESİ

• Eğitim seti; tek basına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmış olmalıdır.
• Eğitim setinde Siemens CPU 1215C DC DC DC model PLC ünitesi kullanılmış olmalıdır.
• Plc’nin tüm giriş ve çıkışları direkt veya röle üzerinden kullanılabilmelidir. Ayrıca tüm girişlerde led ve simülasyon anahtarları bulunmalıdır.
• Eğitim seti muhafazası darbelere karsı dayanıklı ve kapağı ayrılabilir metal çanta içerisinde olmalıdır. Çanta istenildiğinde masa üzerinde yatay kullanıma uygun, gerektiğinde de düşey olarak depolamaya uygun tasarlanmalıdır.
• Eğitim seti ile en az aşağıda belirtilen uygulamalar yapılabilmelidir.

PLC programlama uygulamaları
Temel Giriş/Çıkış Uygulamaları (Bit Logic)
Mantıksal İşlem Uygulamaları (Logical)
Karşılaştırma İşlemleri (Compare)
Taşıma Komutu Uygulaması (Move)
Aritmetiksel İşlem Uygulamaları (Integer Math)
TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
Yukarı Sayıcı Uygulaması (Up Counter)
Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
Operatör Paneli (HMI) uygulamaları
Operatör Paneli ile Giriş-Çıkış Uygulaması
Operatör Paneli ile Veri Gösterme Uygulaması
Analog Çıkış Uygulaması
Analog Giriş Uygulaması
Program simülasyonu
Röleli ve rölesiz dijital giris/çıkıs uygulamaları

• Eğitim seti en az aşağıda belirtilen teknik özelliklere sahip olmalı ve belirtilen bileşenleri içermelidir.

Besleme gerilimi 220V AC
En az 14 (on dört) sayısal giris - 10 sayısal çıkıs
En az 2 (iki) analog giriş - 2 analog çıkış
Sayısal çıkışlarda ledli sinyal lambaları ve röleler
Sayısal girişlerde ledli sinyal lambaları ve simülasyon anahtarları
Fonksiyon jeneratörü:(1...100KHz;Sinüs,üçgen,TTL)
Çok turlu potansiyometre (Analog uygulamalar için)
10V DC, 24V DC güç kaynakları
Tüm giriş-çıkışlar 2 mm born klemensli
I/O Link Haberleşme Portu
Operatör Paneli:240x80 piksel, 10 tuşlu, 4 renk arkadan aydınlatmalı, fonksiyon tuşlu olmalıdır.

• Eğitim seti ile birlikte kullanım ve deney kitapçığı ile uygulama CD'si, lisanslı PLC programlama yazılım CD'si, programlama kablosu, en az 2 (iki) metre IEC güç kablosu ve en az 24 (yirmi dört) adet 2 mm deney kablosu verilmelidir.
