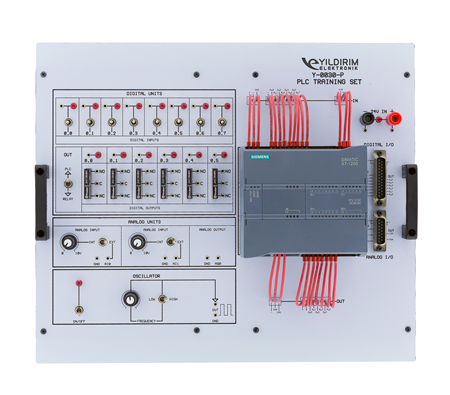

Panel Tipi PLC Eğitim Seti

Teknik Eğitim Setleri → PLC Laboratuvarı → Panel Tipi PLC Eğitim Seti

Sipariş No : Y-0030-P

PLC Uygulamaları Ürün Ailesi

PLC Eğitim Seti tek başına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmıştır.

Sette Siemens S7-1200 serisi PLC kullanılmaktadır. Set üzerinde sayısal çıkışlar için 6 adet röle çıkışı mevcuttur.Kullanıcının hem PLC çıkışını hem röle çıkışını kullanabilmesi mümkündür. Panel üzerinde yer alan DSUB konnektörlerde tüm giriş ve çıkışlar bir araya getirilmiştir. Bu sayede , PLC uygulama modülleri ile uyumlu çalışabilmektedir.

Analog uygulamalar için potansiyometreler ve frekansı ayarlanabilen osilatör bulunmaktadır. PLC uygulama modülleri ile endüstride sık kullanılan uygulamalar modellenmiştir. Mevcut PLC setlerinizle kullanılabilir yapıdadır.

Bu uygulamalara ait örnek yazılımlar ve deney föyleri verilmektedir.

Uygulamalar :

• Online / Offline Simülasyon Uygulamaları
• Temel Giriş/Çıkış Uygulamaları (Bit Logic)
• Mantıksal İşlem Uygulamaları (Logical)
• Karşılaştırma İşlemleri (Compare)
• Taşıma Komutu Uygulaması (Move)
• Aritmetiksel İşlem Uygulamaları (Integer Math)
• TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
• TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• Yukarı Sayıcı Uygulaması (Up Counter)
• Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
• Analog Giriş Uygulaması
• Analog Çıkış Uygulaması

Y-0030-P Panel Tipi PLC Eğitim Seti ile birlikte kullanılması önerilen ürünler :

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0030-A
Ürün Açıklaması:
PLC Uygulama Modülleri
Ürün Tipi:
Uygulama Modül Seti

Ürün Kodu:
Y-0041
Ürün Açıklaması:
Asansör Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0042
Ürün Açıklaması:
Yürüyen Bant Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-0030-A	PLC Uygulama Modülleri	Uygulama Modül Seti
Y-0041	Asansör Eğitim Kiti	Ana Ünite
Y-0042	Yürüyen Bant Eğitim Kiti	Ana Ünite

Teknik Şartname

PANEL TİPİ PLC EĞİTİM SETİ
TEKNİK ŞARTNAMESİ

PLC Eğitim Seti panel üzerine monte edilmiş ve aşağıda belirtilen teknik özelliklere sahip olmalıdır.
Panel üzerinde Siemens S7 1200 1215 C DC/DC/DC plc kullanılmalıdır.
Eğitim seti en az aşağıda belirtilen teknik özelliklerde olmalıdır.
Panel üzerinden besleme, gerilimi : 24V DC
Panel üzerine taşınmış 8 sayısal giriş – 6 sayısal çıkış, 2 analog giriş, 2 analog çıkış
6 Adet panel üzerine taşınmış röleli ve rölesiz kullanılabilen sayısal çıkışlar
Sayısal girişlerde led ve simülasyon anahtarı
Analog girişler için 2 adet potansiyometre
Kare dalga sinyal üreteci :1Hz – 100Hz ayarlı
24 adet ,4 farklı renkte, sonsuz geçmeli 2mm jack
Siemens Lisanslı TIA portal yazılımı
Cat 6 programlama kablosu

• Eğitim seti ile en az aşağıda bulunan uygulamalar yapılabilmelidir

PLC programlama uygulamaları
Temel Giriş/Çıkış Uygulamaları (Bit Logic)
Mantıksal İşlem Uygulamaları (Logical)
Karşılaştırma İşlemleri (Compare)
Taşıma Komutu Uygulaması (Move)
Aritmetiksel İşlem Uygulamaları (Integer Math)
TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
Yukarı Sayıcı Uygulaması (Up Counter)
Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
Operatör Paneli (HMI) uygulamaları
Operatör Paneli ile Giriş-Çıkış Uygulaması
Operatör Paneli ile Veri Gösterme Uygulaması
Analog Çıkış Uygulaması
Analog Giriş Uygulaması
Program simülasyonu
Röleli ve rölesiz dijital giris/çıkıs uygulamaları

• Eğitim seti ile birlikte uygulamalara ait örnek yazılımlar verilmelidir.
• Eğitim seti ile birlikte kullanım ve deney kitapçığı ile uygulama CD'si, lisanslı PLC programlama yazılım CD'si, programlama kablosu, en az 2 (iki) metre IEC güç kablosu ve en az 24 (yirmi dört) adet 2 mm deney kablosu verilmelidir.

Ürünün Teknik Şartnamesini İndir
