Masa Tipi PLC Eğitim Seti

Teknik Eğitim Setleri → PLC Laboratuvarı → Masa Tipi PLC Eğitim Seti

Sipariş No : Y-0030-T2

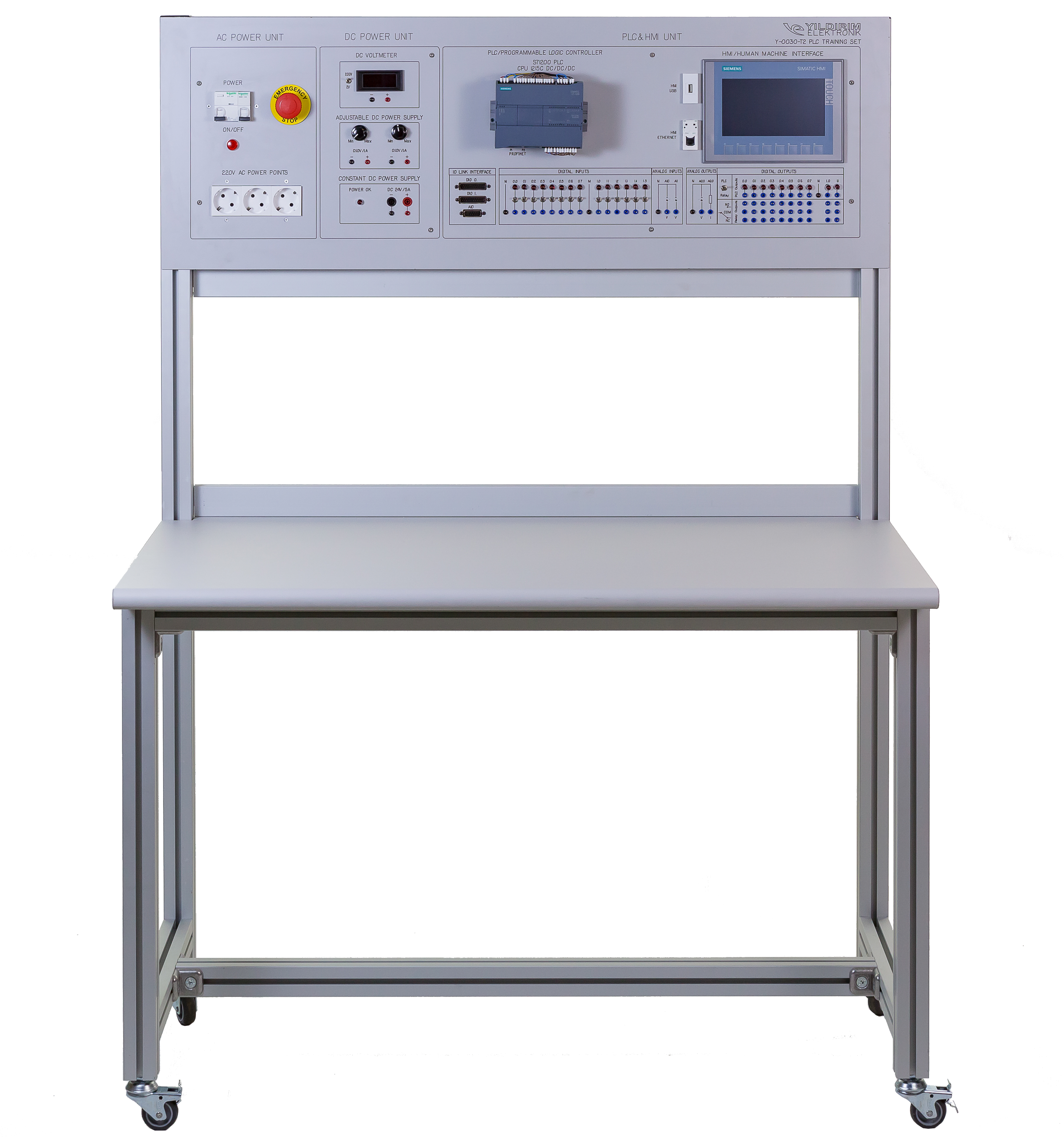

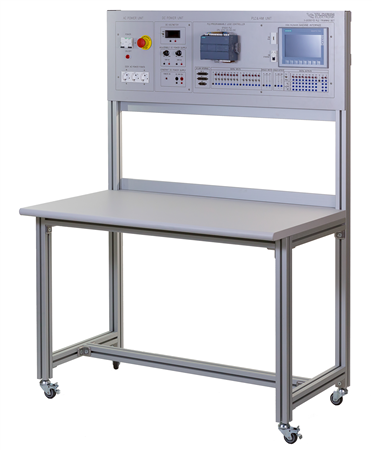

Masa Tipi PLC Eğitim Seti

PLC Uygulamaları Ürün Ailesi

Masa tipi PLC Eğitim seti, eğitimci ve öğrencilerin PLC ile otomasyon uygulamaları yaparken en çok ihtiyaç duyacakları temel bileşenleri sade bir dizayn ile bir arada sunmaktadır. Tümleşik yapısı ile endüstriyel kontrol, otomasyon, pnömatik ve PLC laboratuvarları için eğitim ve çalışma platformudur. Eğitim seti; tek başına, çeşitli uygulama modülleriyle veya çeşitli masa üstü endüstriyel sistemler ile birlikte çalışmalar yapılabilecek şekilde tasarlanmıştır.

Panel üzerindeki düşük ve yüksek enerji kaynakları güvelik şartlarını karşılayacak niteliktedir. PLC ile yapılacak dijital ve analog giriş/çıkış uygulamalarında; simülasyon anahtarları, sinyal lambaları ve 0..10V ayarlı gerilim kaynakları kullanılabilmektedir. PLC’nin tüm dijital çıkışları, doğrudan ve/veya bir anahtar yardımıyla röle kontağı üzerinden kullanıma imkan verecek şekilde dizayn edilmiştir. Ayrıca harici bir sisteme ait giriş-çıkışlar içinde PLC’ye hızlı ve kolay bir şekilde bağlantı yapılabilmesi için 2 mm’lik giriş-çıkış bağlantı noktaları mevcuttur. Panel üzerinde yer alan voltmetre ile analog ve dijital giriş - çıkış noktalarına ait gerilimler izlenebilmektedir. Panelde yer alan endüstriyel switch ile çoklu ağ bağlantısı yapılabilmektedir. Sistemi operatör paneli üzerinden izlemek ve kontrol etmek amacı ile gelişmiş grafik arayüze sahip dokunmatik HMI yer almaktadır. HMI’ın PC bağlantısı için USB ve Ethernet portları panel üzerindedir.

Panel altında karşılıklı yer alan kanallı profil yapı sayesinde, kapsamlı projelerde kullanılacak ekipmanlar veya deney modülleri rahatlıkla yerleştirilebilmektedir. Böylelikle masa üzerinde daha fazla çalışma alanı doğmaktadır.

Uygulamalar :

• Online / Offline Simülasyon Uygulamaları
• Temel Giriş/Çıkış Uygulamaları (Bit Logic)
• Mantıksal İşlem Uygulamaları (Logical)
• Karşılaştırma İşlemleri (Compare)
• Taşıma Komutu Uygulaması (Move)
• Aritmetiksel İşlem Uygulamaları (Integer Math)
• TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
• TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
• Yukarı Sayıcı Uygulaması (Up Counter)
• Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
• Analog Giriş, Çıkış Uygulaması
• KTP700 Op-Paneli ile Giriş-Çıkış Uygulaması
• KTP700 Op-Paneli ile Veri Gösterme Uygulaması

Y-0030-T2 Masa Tipi PLC Eğitim Seti ile birlikte kullanılması önerilen ürünler :

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0030-A
Ürün Açıklaması:
PLC Uygulama Modülleri
Ürün Tipi:
Uygulama Modül Seti

Ürün Kodu:
Y-0041
Ürün Açıklaması:
Asansör Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0042
Ürün Açıklaması:
Yürüyen Bant Eğitim Kiti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0026
Ürün Açıklaması:
Step Motor Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0047
Ürün Açıklaması:
Servo Motor Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-0030-A	PLC Uygulama Modülleri	Uygulama Modül Seti
Y-0041	Asansör Eğitim Kiti	Ana Ünite
Y-0042	Yürüyen Bant Eğitim Kiti	Ana Ünite
Y-0026	Step Motor Eğitim Seti	Ana Ünite
Y-0047	Servo Motor Eğitim Seti	Ana Ünite

Teknik Şartname

Masa Tipi PLC Eğitim Seti
Teknik Şartnamesi

• Eğitim seti; tek basına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmış olmalıdır.
• Eğitim setin üzerinde Siemens S7-1200 CPU 1215 C DC/DC/DC model PLC ünitesi kullanılmış olmalıdır.
• Tüm bileşenler uygulama masası üzerinde yer alan panel üzerine yerleştirilmiş olmalı ve masa üzerinde gerektiğinde kullanılabilecek uygulama modüllerinin takılabileceği fiziksel bir alan tasarlanmış olmalıdır.
• Masa iskeleti 45x45mm eloksallı alüminyum profilden oluşmalıdır.
• Masa tablası en az 120 x 65 boyutlarında ve en az 30mm laminat malzemeden üretilmiş olmalıdır.
• Eğitim seti ile en az aşağıda belirtilen uygulamalar yapılabilmelidir.

PLC programlama uygulamaları
Temel Giriş/Çıkış Uygulamaları (Bit Logic)
Mantıksal İşlem Uygulamaları (Logical)
Karşılaştırma İşlemleri (Compare)
Taşıma Komutu Uygulaması (Move)
Aritmetiksel İşlem Uygulamaları (Integer Math)
TON Zamanlayıcı ile Kayan Işık Uygulaması (Timers)
TON Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
TOFF Zamanlayıcı ile 24V Lamba Uygulaması (Timers)
Yukarı Sayıcı Uygulaması (Up Counter)
Aşağı/Yukarı Sayıcı Uygulaması (Up-Down Counter)
Operatör Paneli (HMI) uygulamaları
Operatör Paneli ile Giriş-Çıkış Uygulaması
Operatör Paneli ile Veri Gösterme Uygulaması
Analog Çıkış Uygulaması
Analog Giriş Uygulaması
Online / Offline simülasyon uygulamaları
Röleli ve rölesiz dijital giris/çıkıs uygulamaları

• Eğitim seti en az aşağıda belirtilen teknik özelliklere sahip olmalı ve belirtilen bileşenleri içermelidir.

Besleme gerilimi 220V AC
Kaçak akım sigortası
Enerji kontrol anahtarı ve enerji lambası
Acil durdurma butonu
14 sayısal giriş - 10 sayısal çıkış
2 analog giriş - 2 analog çıkış
Analog Çıkışlar: 1 adet gerilim çıkışı (0-10 V) ; 1 adet akım çıkışı (0-20mA)
Her bir sayısal çıkış için sinyal lambası ve röle
Her bir sayısal giriş için sinyal lambası ve simülasyon anahtarı
İki seçimli panel tipi DC voltmetre (2V - 200V)
2 Adet 0..10V hassas ayarlı 1A DC gerilim kaynağı
24V/5A DC güç kaynağı (4mm ve 2mm soketler)
5 adet Endüstriyel ethernet switch
2 adet dijital 1 adet analog I/O Link Haberleşme Portu
PLC ile uyumlu 7 inç Grafik Tabanlı Dokunmatik Operatör Paneli
4 adet 220V AC priz

• Eğitim seti ile birlikte kullanım ve deney kitapçığı ile uygulama CD'si, lisanslı PLC programlama yazılım CD'si, programlama kablosu, en az 2 (iki) metre IEC güç kablosu ve en az 24 (yirmi dört) adet 2 mm deney kablosu verilmelidir.
