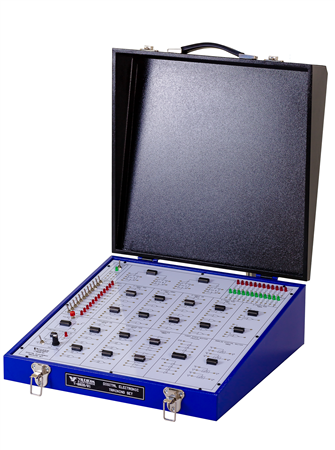

Temel Seviye Dijital Elektronik Eğitim Seti
Teknik Şartnamesi

• Eğitim seti panosu üzerindeki birimlerin Giriş/Çıkış uçları standart 2mm soketlerle yapılmış olmalıdır.
• Eğitim setine üretici tarafından verilmiş olan ürün kodu, cihaz üzerinde görünür şekilde yazılmalıdır.
• Eğitim seti üzerindeki tüm giriş-çıkışlar 2mm soketlerle yapılmış olmalıdır.
• Eğitim seti üzeri yalıtkan panelli ve en az AND, OR, NAND, NOR, EXOR, INVERTER kapılarının şekil çizimi olmalıdır.
• Eğitim seti;  darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti üzerinde en az aşağıdaki özelliklerle ve adetlerde materyaller olmalıdır.

1 Adet On/Off,
1 Adet DC sabit TTL Güç Kaynağı,
1 Adet TTL Darbe Üreteci Low 1hz-35hz, High 30hz-1Khz Ayarlı
1 Adet Negatif ve Pozitif Atımlı Pulse Anahtarı ,
12 Bit Yüksek Seviye Led Göstergesi,
12 Bir Alçak Seviye Led Göstergesi,
12 Bit Data Anahtar Grubu,

• Eğitim seti üzerinde, aşağıda bulunan deneylerin yapılabilmesi için gerekli ekipmanlar bulunmalıdır.

4081 AND (VE) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
3-Girişli AND(VE) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
4071 OR(VEYA) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
3-Girişli OR(VEYA) kapısının doğruluk tablosunun çıkarılması,
4069 tersleyici kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
INVERTER kullanarak AND(VE) kapısının OR(VEYA) kapısına çevrilmesi,
INVERTER kullanarak OR(VEYA) kapısının AND(VE) kapısına çevrilmesi,
4011 NAND(VE DEGIL) kapısının incelenmesi ve doğruluk tablosunun çıkarılması,
4011 NAND(VE DEĞİL) kapısının Tersleyici olarak kullanılması,
3-Girişli NAND(VE DEĞİL) kapısının doğruluk tablosunun çıkarılması
4001 OR (VEYA) DEĞİL kapısının doğruluk tablosunun çıkarılması,
4001 OR (VEYA) DEĞİL kapısının Tersleyici olarak kullanılması,
2 Girişli NOR (VEYA DEĞİL) kapılarıyla 3 girişli veya değil kapısı yapma,
4070 XOR (ÖZEL VEYA) kapısının doğruluk tablosunun çıkarılması,
NAND(VE DEĞİL) kapılarıyla ÖZEL VEYA kapısını oluşturmak,
4077 NOR (ÖZEL VEYA DEĞİL) doğruluk tablosunun incelenmesi,
74LS244 Üç durumlu tamponun incelenmesi,
RS-Flip-Flop’un VEYA DEĞİL(NOR) kapılarıyla oluşturulması,
RS-Flip-Flop’un VE DEĞİL(NAND) kapılarıyla oluşturulması,
Saatli R-S FLİP’un incelenmesi,
J-K Flip-Flop’un incelenmesi,
D FLİP FLOP’un incelenmesi,
T FLİP FLOP’un incelenmesi,
4066 (4016) Analog anahtar entegresinin incelenmesi,

• Eğitim setleri ile birlikte yukarıda bulunan “Deneyin yapılışı”, deneyle ilgili soruların ve deney sonuçlarının verildiği “Sonuçlar” bölümleri bulunmalıdır.
• Eğitim seti 220V / 50 hz ile çalışabilecek özellikte olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Eğitim seti; yatay ve dikey olarak saklanabilecek yapıya uygun olmalıdır.
• Eğitim seti; kullanılacağı zaman üst kapağı setten ayrılabilir özellikte olmalıdır.
• Cihazla birlikte en az 1 adet 1.8 metre IEC güç kablosu ve 24 adet 2mm bağlantı kablosu verilmelidir.
• Eğitim setinin üretici firma tarafından hazırlanmış en az 2 ( iki) yıllık garanti belgesi bulunmalıdır.
• Üretici firma TSE yada ISO9000 Kalite Güvence Belgelerinden herhangi birine sahip olmalıdır.
• Eğitim setinin üretici firma tarafından hazırlanmış en az 2 ( iki) yıllık garanti belgesi bulunmalıdır.
