İleri Seviye Dijital Elektronik Eğitim Seti

Teknik Eğitim Setleri → Elektrik-Elektronik Laboratuvarı → Ana Üniteler → İleri Seviye Dijital Elektronik Eğitim Seti

Sipariş No : Y-0020-02

Çanta Tipi Ana Ünite

Katalog Teknik Şartname

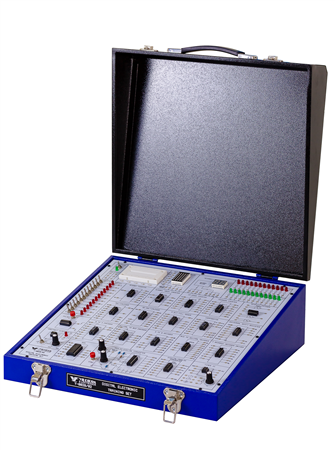

İleri Seviye Dijital Elektronik Eğitim Seti, ileri seviye dijital devre uygulamalarının yapılabileceği yapıda ve CMOS altyapısı ile tasarlanmıştır.

Set üzerinde Güç Kaynağı, Osilatör, Lojik Seviye Üreteci, Lojik Seviye Göstergeleri, Nokta Matrisli Display, 7 Parçalı Gösterge ve harici uygulamaların yapılabilmesi için breadboard bulunmaktadır.

Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır.

Set darbelere karşı dayanıklı, ayrılabilir kapaklı çanta içerisindedir. Masa üzerinde yatay kullanılmak üzere tasarlanmış olup gerektiğinde düşey olarak depolana bilmektedir.

Deney kitabında ileri seviye dijital devreler ile ilgili birçok uygulama şekillerle ayrıntılı olarak anlatılmıştır. Deney kitabı içerisinde konu teorisi, uygulama alanları, eleman tanımları, devre şemaları ve grafiklerle desteklenmiş “Hazırlık Bilgileri”, ayrıntılı olarak anlatılan “Deneyin Yapılışı”, deneyle ilgili soruların ve deney sonuçlarının verildiği “Sonuçlar” bölümleri bulunmaktadır.

Teknik Özellikler :

Besleme Gerilimi : 220V AC / 50Hz ±%10

DC Sabit TTL Güç Kaynağı : +5V DC / 1.2A

TTL Darbe Üretece : Low 1Hz - 35Hz, High 30Hz - 1KHz, Ayarlı

Pulse Anahtarı : Pozitif ve Negatif

Set Üzerindeki Giriş Çıkış Elemanları :

12 Bit Yüksek Seviye Led Gösterge (Active ‘1’)
12 Bit Alçak Seviye Led Gösterge (Active ‘0’)
12 Bit Data Anahtar Grubu
7x5 Nokta Matrisli Gösterge 1 Adet
2x4 Bit Hexadecimal Kod Çözücü 1 Adet
Breadboard (Harici Uygulamalar İçin) 1 Adet

Y-0020-02 İleri Seviye Dijital Elektronik Eğitim Setinin Y-0020-01 ile birlikte kullanımı önerilmektedir

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0020-01
Ürün Açıklaması:
Basic Level Digital Electronics Training Set
Ürün Tipi:
Ana Ünite

	Ürün Kodu	Ürün Açıklaması	Ürün Tipi
	Y-0020-01	Basic Level Digital Electronics Training Set	Ana Ünite

Teknik Şartname

İleri Seviye Dijital Elektronik Eğitim Seti
Teknik Şartnamesi

• Eğitim seti panosu üzerindeki birimlerin Giriş/Çıkış uçları standart 2mm soketlerle yapılmış olmalıdır.
• Eğitim seti üzeri yalıtkan panelli ve en az AND, OR, NAND, NOR, EXOR, INVERTER kapılarının şekil çizimi olmalıdır.
• Devrede kullanılan elemanlar modül üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Eğitim seti 220V / 50 hz ile çalışabilecek özellikte olmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti üzerinde en az aşağıdaki özelliklerle ve adetlerde materyaller olmalıdır.

1 Adet On/Off,
1 Adet DC sabit TTL +5V DC / 1.2A Elektronik Korumalı Güç Kaynağı,
1 Adet TTL Darbe Üreteci Low 1hz-35hz, High 30hz-1Khz Ayarlı
1 Adet Negatif ve Pozitif Atımlı Pulse Anahtarı ,
12 Bit Yüksek Seviye Led Göstergesi,
12 Bir Alçak Seviye Led Göstergesi,
12 Bit Data Anahtar Grubu,
7x5 Nokta Matrisli Gösterge,
2x4 Bit Hexadecimal Kod Çözücü,
1 Adet Breadboard,

• Eğitim seti üzerinde, aşağıda bulunan deneylerin yapılabilmesi için gerekli ekipmanlar bulunmalıdır.

Schmitt Trigger kapısı deneyleri,
J-K tipi FLIP FLOP ‘larla yapılmış Yukarı Asenkron sayıcıların incelenmesi,
J-K tipi FLIP FLOP ‘larla yapılmış Aşağı Asenkron sayıcıların incelenmesi,
Asenkron Sayıcının sayma aralığının belirlenmesi,
J-K tipi FLIP FLOP ‘larla yapılmış Yukarı Senkron sayıcıların incelenmesi,
J-K tipi FLIP FLOP ‘larla yapılmış Aşağı Senkron sayıcıların incelenmesi,
Senkron Sayıcının sayma sınırının değiştirilmesi,
4024 Sayıcı entegresinin incelenmesi,
4520 entegresinin sayıcı olarak kullanılması,
4520 entegresinin 3 bitlik sayıcı olarak kullanılması
4520 entegresinin BCD Sayıcı olarak kullanılması
Yukarı / Aşağı BCD Sayıcı
BCD Sayıcıyı programlayarak çalıştırma
Onluk Decade - Johnson Sayıcı (Halka Sayıcı)entegresinin incelenmesi
8’den 3’e kod çözücünün incelenmesi
Decimal to BCD kod cozucunun incelenmesi,
3’den 8’e kod çözücünün incelenmesi,
BCD’den Onluk sisteme kod çözücünün incelenmesi,
Ortak Anodlu 7 parcalı gotergenin incelenmesi,
Ortak Katodlu 7 parcalı gotergenin incelenmesi,
BCD’’den 7 parçalı göstergeye ortak katod kod çözücünün incelenmesi,
HEXADECIMAL’den 7 parçalı göstergeye kod çözücünün incelenmesi,
4051 Multıplexer (MUX.) entegresinini incelenmesi,
4051 entegresinin Demultıplexer olarak kullanılması,
Seri veri iletişiminin incelenmesi,
Tam Toplayıcının incelenmesi,
4008’ in Mod seçimi ile Yarım toplayıcı / çıkarıcı olarak kullanılması,
Karşılaştırıcı devrelerinin incelenmesi,
Sağa kaymalı kaydedicinin incelenmesi
Sola kaymalı kaydedicinin incelenmesi
Paralel giriş ve Paralel Cıkış Shift Register incelenmesi
6116 RAM entegresinin incelenmesi
ADC 0804 Analog -Dijital ceviricinin (ADC) incelenmesi
AD 558 Dijital-Analog ceviricinin (DAC) incelenmesi
555 zamanlayıcısının Kararsız Multivibrator olarak calışması
555’in Tek Kararsız Multivibrator olarak çalışması
555’in Çift kararlı Multivibrator olarak çalışmasının incelenmesi

• Eğitim setleri ile birlikte yukarıda bulunan “Deneyin yapılışı”, deneyle ilgili soruların ve deney sonuçlarının verildiği “Sonuçlar” bölümleri bulunmalıdır.
• Modül üzeri devre şemalı olmalıdır.
• Eğitim seti; yatay ve dikey olarak saklanabilecek yapıya uygun olmalıdır.
• Eğitim seti; kullanılacağı zaman üst kapağı setten ayrılabilir özellikte olmalıdır.
• Cihazla birlikte en az 1 adet 1.8 metre IEC güç kablosu ve 24 adet 2mm bağlantı kablosu verilmelidir.
• Teklif verecek firmanın TSE’den alınmış hizmet yeterlilik belgesi bulunmalıdır.

Ürünün Teknik Şartnamesini İndir
