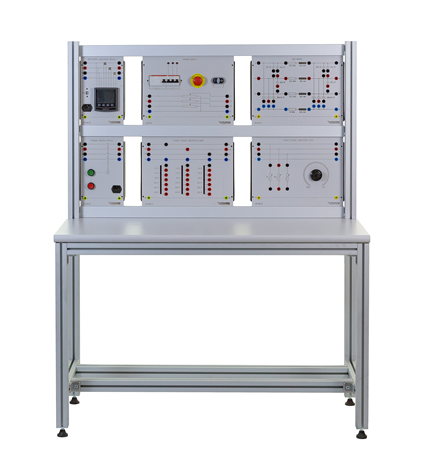

Eğitim seti, elektrik enerjisi iletim sistemleri ile ilgili temel uygulamalarının gerçekleştirilebileceği aşağıda belirtilen üniteleri içeren yapıda tasarlanmış olmalıdır.

• Güç Kaynağı Ünitesi
• En az 2 adet Şebeke Analizörü Ünitesi
• Hat Modeli Ünitesi
• En az 2 adet Güç Anahtarı Ünitesi
• Güç Dağıtım Ünitesi
• Hat Kompanzasyon Ünitesi
• Akım Trafosu Ünitesi
• Gerilim Trafosu Ünitesi
• Rezistif Yük Ünitesi
• Endüktif Yük Ünitesi
• Bağlantı Kablo Seti

Eğitim seti ile aşağıda belirtilen uygulama ve kavramlar çalışılabilmelidir.

1. Kısa enerji iletim hatlarının 3 fazlı omik ve omik endüktif yüklü sistem analiz uyugulamaları

Kısa iletim hattının veriminin incelenmesi
Kısa iletim hattında gerilim regülasyonunun incelenmesi
Kısa iletim hattı yapısının incelenmesi
Tek fazlı sistem uygulamaları yapabilme imkanı
Fazör diyagramları çizimi için gerekli ölçümlerin incelenmesi
Gerilim düşümü ve gerilim kayıplarının deneysel incelenmesi
Hatbaşı ve hat sonu tüm ölçümlerin alınarak yorumlanması


2. Orta uzunlukta enerji iletim hatlarının 3 fazlı omik ve omik endüktif yüklü sistem analiz uygulamaları
     Pi eşdeğer devre modeli üzerinden;

Kısa iletim hattının veriminin incelenmesi
Kısa iletim hattında gerilim regülasyonu
Kısa iletim hattı yapısının incelenmesi
Farklı statik yükler altında sistemin çalışması
Fazör diyagramları çizimi için gerekli ölçümler
Gerilim düşümü ve gerilim kayıplarının deneysel incelenmesi
Hatbaşı ve hat sonu tüm ölçümlerin alınarak yorumlanması
Fazlar arası ve faz-nötr kondansatörlerin eklenip çıkarılma imkanından dolayı modelin etkilerinin incelenmesi

3. Enerji İletim hattı kompanzasyonu uygulamaları

3 fazlı kısa iletim hattının empedansına etki ederek hat kompanzasyonu uygulaması
Yük empedansının sisteme etkisinin incelenmesi
Tek fazlı olarak da çalışabilme imkanı

4. İletim hattında ölçü trafolarının farklı bağlantı şekilleri ile ölçüm uygulamaları

Tek fazlı veya 3 fazlı sistemde yük değişimleri altında farklı dönüştürme oranlarına sahip akım ölçü trafosunun performansının incelenmesi
Diferansiyel akım bağlantısının incelenmesi
Toplam akım bağlantısının incelenmesi
Üç fazlı dengeli sistemler için 2 fazlı bağlantı kullanımının öğrenilmesi
Üç fazlı dengesiz sistemlerde toprak kaçak akımının ölçülmesinin incelenmesi
