Elektrik Makineleri Eğitim Seti

Teknik Eğitim Setleri → Elektriksel Güç Sistemleri Laboratuvarı → Elektrik Makineleri Eğitim Seti

Sipariş No : Y-0036

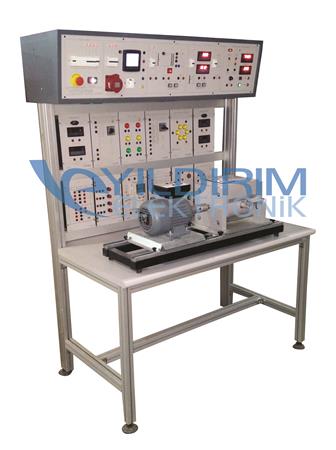

Elektrik Makineleri Eğitim Seti

Bilgisayar Destekli - Uygulamalarınıza Özel Seçimli Modüler Yapı

Katalog Teknik Şartname

Elektrik Makineleri ve Kumanda Eğitim Seti, temel elektrik kanunlarının ölçümleri ile birlikte öğretilmesi, kullanılması, devre elemanlarının tanınması, projelendirilmesi, analiz yapılması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda tasarlanmıştır.

Setin modüler olması, laboratuvar ortamının endüstriyel uygulama ortamına benzemesini ve ayrıca elektriksel eğitim alanında geniş kullanım olanağı sağlamıştır. Eğitim setinde kullanılan motorlar ve kumanda elemanları endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıdadır. Bu nedenle eğitim seti mesleki eğitim kurumlarında kullanılabileceği gibi endüstri sektöründe de kullanılabilir.

Elektrik Makineleri ve Kumanda Eğitim seti; temel olarak çok fonksiyonlu Deney Masası ve Enerji Üniteleri, Ölçüm Modülleri, Elektrik Motorları, Motor Sürücü Modülleri, Transformatör Modülleri, Kontrol ve Kumanda Modülleri, Yük Modülleri ve gerekli aksesuarlardan oluşmaktadır.

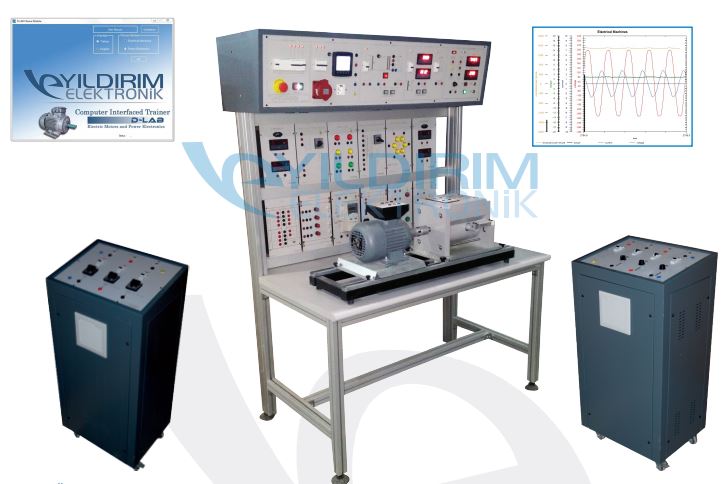

Set ile birlikte sunulan D-LAB bilgisayar arabim modülleri ve ölçüm yazılımı ile akım, gerilim, tork, hız gibi elektriksel ve mekanik parametler eş zamanlı olarak izlenebilmekte ve csv formatında kayıt altına alınabilmektedir. Bu veriler daha sonra Matlab, Labview gibi yazılım programlarında kullanılabilir.

Sistem Yapısı :

Deney Masası ve Enerji Üniteleri
Bilgisayar Arabirim Modülleri ve Ölçüm Yazılımı
Ölçüm Modülleri
Elektrik Motorları
Motor Sürücü Modülleri
Transformatör Modülleri
Kontrol ve Kumanda Modülleri
Yük Modülleri
Aksesuarlar

Modül Seçim Listesi

Set içeriğnde sunulan modüllerin konfigürasyonu ile uygulamalarınıza özel setinizi yaratabilirsiniz

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-OO36-DC
Ürün Açıklaması:
DC Motorlar Eğitim Seti
Ürün Tipi:
Set

Ürün Kodu:
Y-OO36-AC
Ürün Açıklaması:
AC Motorlar Eğitim Seti
Ürün Tipi:
Set

Ürün Kodu:
Y-OO36-T
Ürün Açıklaması:
Transformatör Uygulamaları Eğitim Seti
Ürün Tipi:
Set

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-OO36-DC	DC Motorlar Eğitim Seti	Set
Y-OO36-AC	AC Motorlar Eğitim Seti	Set
Y-OO36-T	Transformatör Uygulamaları Eğitim Seti	Set

Teknik Şartname

Elektrik Makineleri Eğitim Seti
Teknik Şartnamesi

1. Eğitim seti, en az aşağıda belirtilen miktarlarda ve en az aşağıda belirtilen teknik özelliklere sahip ünitelerden oluşmalıdır;

BİLGİSAYAR ARABİRİM ÜNİTESİ VE YAZILIMI

• Bilgisayar arabirim modülü, eğitim setinde yer alan modüller ve motorlar kullanılarak yapılan deneylerin bilgisayar ortamında izlenebilmesi, ölçümlerin eşzamanlı gözlemlenebilmesi ve kayıt altına alınabilmesini sağlamalıdır.
• Arabirim ünitesi; en az 4 AI, 2 DI, 2 AO ve 4 DO giriş-çıkış sayılarına sahip olmalıdır.
• Kanal başına örnekleme en az 5000 örnek / sn olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, born soketlerle yapılmalıdır.
• Şebekeden gelen yüksek güçlü sinyalleri izole edip, ölçüm cihazları için güvenilir seviyeye çeviren izolasyon kartını içermelidir.
• İzolasyon kartı en az 4 kanal, her kanal Voltaj ve Akım giriş seçimli olmalıdır. Herhangi bir ölçüm noktasından gerilim ve akım dalga şekillerini osiloskop ekranında görüntüleyebilmelidir. En az 10A akım ve en az 0-380V gerilim ölçme özelliğine sahip olmalıdır.
• En az 3 kademe gerilim skalası bulunmalıdır.
• Arabirim beraberinde Türkçe ve İngilizce dilinde hazırlanmış sistem yazılımı verilmelidir.
• Yazılım ile akım, gerilim, tork, hız, elektriksel güç, mekanik güç, verimlilik ve güç faktörün hesaplanmalı ve gerçek zamanlı grafiklerle bilgisayar ortamında gösterilebilmelidir.
• Akım – Gerilim, Tork – Hız karakteristikleri izlenebilmelidir.
• Bilgilerin raporlanması, csv formatında kaydedilebilmesi, grafiklerin çizdirilmesi ve bu raporların çıktı alınmasına imkan sağlamalıdır.
• Süreli değişiklikler ihtiyaç duyulan uygulamaların gerçekleştirilebilmesi için otomatik hızlandırma ve yükleme kabiliyetine imkan sağlayan senaryo oluşturma özelliğine sahip olmalıdır
• Matlab/Simulink ile gerçek zamanlı kontrol uygulamaları için programlanabilir olmalıdır.

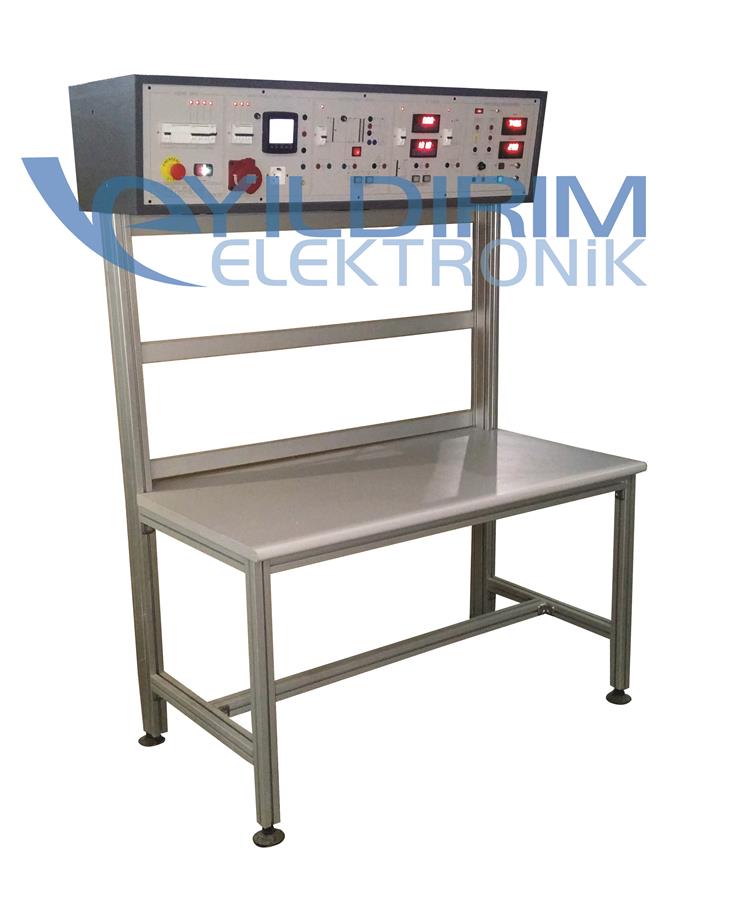

UYGULAMA MASASI

• Uygulama masası eloksallı sigma alüminyum profillerden yapılmış olmalıdır.
• Uygulama masasının boyutları en az 175 x 130 x 70cm olmalıdır.
• Uygulama masası üzerine monte edilmiş modül taşıyıcı raylar olmalıdır. Modül taşıma rayı en az 10 modül taşıma özelliğine sahip olmalıdır.
• Uygulama masası çalışma alanı en az 30mm kalınlığında laminat malzemeden yapılmış olmalıdır.
• Uygulama masası üzerinde, gerekli güç ve sinyal kaynakları ile ölçüm birimlerinin yer aldığı enerji ünitesi olmalıdır.
• Enerji ünitesinde bulunan bütün enerji giriş - çıkışlar sigorta korumalı olmalıdır.
• Enerji ünitesi üzerinde bulunan tüm giriş – çıkış üniteleri çift yalıtkanlı born soketlerle yapılmış olmalıdır.
• Enerji ünitesi en az aşağıda belirtilen özellikleri sağlamalıdır.

Enerji giriş bölümünde; sigorta koruması, start-stop butonu, acil durdurma butonu, en az 30mA kaçak akım koruma rölesi bulunmalıdır. Ayrıca sinyal lambası olmalıdır.

AC enerji kaynağı bölümünde; En az birer adet prizli ve çift yalıtkanlı born soketli olmak üzere trifaze enerji çıkışları olmalıdır. En az bir adet monofaze priz bulunmalıdır. A-V-W-VA-VAR-COSφ-Hz-kWh-kVARh değerlerinin dijital olarak gözlemlenebileceği enerji analizörü bulunmalıdır. Giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır ve sigorta korumalı olmalıdır.

Kumanda devre enerji ünitesi bölümünde; 0 - 250V aralığında ayarlanabilir AC enerji çıkışı olmalıdır. Ayrıca 0-24V-48V AC ve 24V-48V DC enerji çıkışları bulunmalıdır. Tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır ve sigorta korumalı olmalıdır.

DC enerji kaynağı bölümünde; 0 – 250V aralığında ayarlanabilir DC enerji çıkışı ve sabit 200V DC enerji çıkışı olmalıdır. DC çıkış değerlerinin gözlemlenebileceği dijital ampermetre ve voltmetre bulunmalıdır. Tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır ve sigorta korumalı olmalıdır.

Devir ve tork ölçüm bölümünde; motorların devir ve tork bilgilerinin dijital olarak ölçülebileceği üniteler bulunmalıdır. Ölçümlerin izlenebileceği ekran(bilgisayar-masa ekranı) seçim yapılabilmelidir. Tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.

SEYYAR ENERJİ ÜNİTESİ

• Metal kutulu, yalıtkan panelli ve kilitlenebilir tekerlekli olmalıdır.
• Trifaze beslemeli olmalıdır. Uygulama masası üzerinde yer alan enerji ünitesinden beslenebilir olmalıdır.
• En az 3x2,5kVA gücünde, 3x380V AC ayarlanabilir çıkış gerilimi sağlamalıdır.
• En az 0-400V aralığında ayarlanabilir DC çıkış gerilimi sağlamalıdır.
• Gerilim ayarı +/- buton yardımıyla yapılmalı ve dijital ekran üzerinde ayarlanan akım ve gerilim değerleri görülebilmelidir.
• A-V-W-VA-VAR-COSφ-Hz-kWh-kVARh değerlerinin dijital olarak gözlemlenebileceği enerji analizörü bulunmalıdır.
• Tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır ve sigorta korumalı olmalıdır.

MOTOR KIZAĞI

• Elektrik motorunun yapılabilecek bütün deneylere uygun şekilde hazır olmasını sağlayan mekanik test yatağı ve akuple koruma aparatlarından oluşmalıdır.
• Titreşimsiz, elle sıkılan kelebek soketlerle sabitlemeye ve masa üstü kullanıma uygun olmalıdır.
• Galvaniz “U” raylı, lastik ayaklı olmalıdır ve metal profilden imal edilmiş olmalıdır.

GÜÇ ÖLÇÜM ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V - 240V AC, 50 / 60Hz, IEC Fişli olmalıdır.
• Ekran en az 5 (beş) ayrı değeri gösterebilecek şekilde dijital göstergeli olmalıdır. 4 dijit olmalıdır ve en fazla %1 hata oranına sahip olmalıdır.
• Akım ölçme aralığı en az 0.1A - 40A, 40 / 5 akım trafolu, gerilim ölçme aralığı en az 10V - 600V AC olmalıdır.
• Modül üzerinde aşağıda belirtilen ölçüm parametreleri bulunmalıdır.
A - V - W - VAR - VA - COSφ - Hz - kWh - kVARh - ∑A - ∑W - ∑VAR - ∑VA - LN - LL
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

AC AMPERMETRE-VOLTMETRE ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V AC, 50 Hz, IEC Fişli olmalıdır.
• Modül üzerinde en az 3 dijit ve en fazla %1 hata payına sahip iki ayrı dijital gösterge bulunmalıdır.
• Ampermetre akım ölçme aralığı en az 0 - 15A AC, Voltmetre gerilim ölçme aralığı en az 0 - 750V AC olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

DC AMPERMETRE-VOLTMETRE ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V AC, 50Hz, IEC Fişli olmalıdır.
• Modül üzerinde en az 3 dijit ve en fazla %1 hata payına sahip iki ayrı dijital gösterge bulunmalıdır.
• Ampermetre akım ölçme aralığı en az 0 - 15A DC, Voltmetre gerilim ölçme aralığı en az 0 - 750V DC olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

DİJİTAL VOLTMETRE KOMUTATOR ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V - 240V AC, 50 / 60Hz, IEC Fişli olmalıdır.
• Modül üzerinde en az 3 dijit ve en fazla %1 hata payına ölçüm yapabilen dijital gösterge bulunmalıdır.
• Voltmetre gerilim ölçme aralığı en az 0 – 750V AC olmalıdır.
• Modül üzerinde 7 pozlu voltmetre komitatör şalteri bulunmalıdır
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

COSφMETRE – FREKANSMETRE ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V - 240V AC, 50 / 60Hz, IEC Fişli olmalıdır.
• Modül üzerinde en az 2 adet %1 hata payı olan, 3 dijit dijital gösterge yer almalıdır
• Cosφmetre ölçme aralığı en az 0.00 - 0.99 (İndüktif - Kapasitif) olmalıdır
• Frekansmetre ölçme aralığı en az 20 – 400 Hz olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

LED GÖSTERİMLİ SENKRONOSKOP ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Ledli gösterim yapabilecek türde senkronoskop içermelidir.
• Faz farkını kırmızı senkron anını yeşil led ile göstermelidir.
• Ledli senkronoskop; en az 36 led içerecek şekilde, faz farklarını farklı renkte-senkron anını farklı renkte ledlerle gösterebilmelidir. Senkron anında röle kontak çıkışı aktif olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

ANALOG FREKANS ÖLÇÜM ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Çalışma gerilimi 0-380V AC olmalıdır.
• Modül üzerinde en az 2x(45-55Hz) aralığında ölçüm yapabilecek çift dilli analog frekansmetre bulunmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

1 FAZ ASENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi 220V AC, 1~ olmalıdır.
• Motor gücü en az 1kW, frekansı 50Hz olmalıdır.
• Motorun devri en az 1400rpm olmaıdır.
• Motor kondansatörlü olmalıdır.
• Motor S3 IP55 standardında olmalıdır.

3 FAZ ASENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi ∆ 220V AC / λ 380V AC, 3~, 50Hz olmalıdır.
• Motor gücü en az 1kW olmalıdır.
• Motorun devri en az 1350 rpm, Cosφ en az 0.75 olmalıdır.
• Motor S3 IP55 standardında olmalıdır.

3 FAZ ASENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi ∆ 380V AC, 3~, 50Hz olmalıdır.
• Motor gücü en az 4kW olmalıdır.
• Motorun devri en az 1400, Cosφ en az 0.75 olmalıdır.
• Motor S3 IP55 standardında olmalıdır.

DAHLENDER MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi λ 380V AC, 3~, 50Hz olmalıdır.
• Motor gücü en az 1kW olmalıdır.
• Motorun devri en az 2700rpm, Cosφ en az 0.75 olmalıdır.
• Motor S3 IP55 standardında olmalıdır.

BİLEZİKLİ ASENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi ∆ 220V AC / λ 380V AC, 3~, 50Hz olmalıdır.
• Motor gücü en az 1kW olmalıdır.
• Motorun devri en az 1400rpm, Cosφ en az 0.75 olmalıdır.
• Motor S3 IP23 standardında olmalıdır.

MANYETİK FRENLİ ASENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor besleme gerilimi ∆ 220V AC / λ 380V AC, 3~, 50Hz olmalıdır.
• Motor gücü en az 1kW olmalıdır.
• Motorun devri en az 1350, Cosφ en az 0.75 olmalıdır.
• Motor manyetik freni en az 24V – 200V DC, 33W – 40W, 10 – 20NM olmalıdır.
• Motor S3 IP55 standardında olmalıdır.

UNIVERSAL MOTOR ve GÖLGE KUTUPLU MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Gölge kutuplu motor en az 5W, 2400rpm olmalıdır
• 220V, 50Hz gerilimde çalışabilmelidir.
• Gölge kutuplu motor standardı S3 IP23 olmalıdır.
• Üniversal motor en az 1kW olmalıdır. 220V, 50Hz AC ve 48 V DC gerilimde çalışabilmelidir.
• Üniversal motor en az 8000rpm devir sayısına sahip olmalıdır.
• Üniversal motor standardı S1 IP23 olmalıdır.

SENKRON MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Makine besleme gerilimi λ 380V AC, 3~, 50Hz olmalıdır.
• Makine gücü en az 1kW olmalıdır.
• Makine devri en az 1500rpm olmalıdır.
• Makine uyartım voltajı en az 72V, 2.A olmalıdır.
• Makine S3 IP23 standardında olmalıdır.

DC KOMPUND MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor, kompund, seri ve şönt motor olarak kullanıma uygun yapıda olmalıdır.
• Motor gücü en az 1kW, devri en az 1500rpm olmalıdır.
• Motor S3 IP23 standardında olmalıdır.

DC KADEMELİ KOMPUND MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor, kompund, seri ve şönt motor olarak kullanıma uygun yapıda olmalıdır.
• Motor gücü en az 1kW, devri en az 1500rpm olmalıdır.
• Motor iki kademeli seri sargıya sahip olmalıdır.
• Motor S3 IP23 standardında olmalıdır.

DC ŞÖNT MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor, şönt motor olarak kullanıma uygun yapıda olmalıdır.
• Makine gücü en az 1kW, devri en az 1500rpm olmalıdır.
• Makine S3 IP23 standardında olmalıdır.

DC SERİ MOTOR

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Motorun kızağa montajı elle yapılabilmelidir.
• Motor bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Motor üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Motor üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Motor, seri motor olarak kullanıma uygun yapıda olmalıdır.
• Makine gücü en az 1kW, devri en az 1500rpm olmalıdır.
• Makine S3 IP23 standardında olmalıdır.

DC STEP MOTOR VE SÜRÜCÜ ÜNİTESİ

• Modül yalıtkan panelli olmalıdır.
• Panel üzeri devre şemalı olmalıdır.
• Besleme gerilimi 220V AC, 50 Hz, IEC Fişli olmalıdır.
• Modül üzerinde 12V DC step motor bulunmalıdır.
• Hız kontrolü ve sağ-sol dönüş kontrolü potansiyometreler ile yapılmalıdır.
• Modül üzerinde, uygun sürücü olmalıdır.

ASENKRON MOTORA YOL VERME ÜNİTESİ

• Modül yalıtkan panelli ve metal kutulu olmalıdır.
• En az 4 kademeli ayar anahtarı olmalıdır.
• Kademeler led göstergeli olmalıdır.
• Fan soğutmalı olmalıdır.
• Bilezikli asenkron motora yol verme özelliğine sahip olmalı ve uygun değerlerde dirençleri içermelidir.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

ELEKTROMANYETİK FUCOLT FREN ÜNİTESİ

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Frenin kızağa montajı elle yapılabilmelidir.
• Fren bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Fren üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Fren üzerinde devir sensörü bulunmalıdır.
• Fren en az 20NM olmalıdır.
• Fan 220V AC, 50Hz olmalıdır.
• Fren devri en az 4000rpm olmalıdır.

MANYETİK TOZ FREN ÜNİTESİ

• Motor kızağı ve uygulama masası üzerinde kullanıma uygun ölçülerde ve yapıda olmalıdır.
• Frenin kızağa montajı elle yapılabilmelidir.
• Fren bağlantıları metal kutulu, yalıtkan panelli ve yıldız kaplinli olmalıdır.
• Fren üzerinde yük hücresi ile tork ölçümü olmalıdır.
• Fren üzerinde devir sensörü bulunmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Fren üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.
• Fren en az 20NM, termistör korumalı olmalıdır.
• Fan 220V AC, 50Hz olmalıdır.
• Fren devri en az 3000rpm olmalıdır.

DC MOTOR SÜRÜCÜ ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda
uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V AC, 50 Hz, 1~ olmalıdır.
• Çıkış gerilimi 0 – 200V DC olmalıdır.
• Armatür akım sınırı 10A olmalıdır.
• Uyartım akım sınırı 2A olmalıdır.
• Uyartım voltajı DC 90V-180V arasında olmalıdır.
• Sürücü üzerinde harici başlat-durdur ve devir ayarı özellikleri olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.

AC MOTOR SÜRÜCÜ ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda
uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V V AC, 50 Hz, 1~ olmalıdır.
• Çıkış gerilimi 200V - 240V AC, 3~ Motor gücü en az 1kW olmalıdır.
• Sürücü üzerinden motor parametre girişi olmalıdır.
• Sürücü üzerinde Hız (Frekans), Tork, Hareket, Fren kontrolü yapılabilmelidir.
• Frekans aralığı en az 1-500 Hz olmalıdır.
• Sürücü üzerinde bulunan tuş takımdan kontrol edilebilmelidir.
• LCD göstergede parametre ve kontrol konumlarının izlenimi olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

AC MOTOR SÜRÜCÜ ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda
uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Besleme gerilimi 220V V AC, 50 Hz, 1~ olmalıdır.
• Çıkış gerilimi 200V - 240V AC, 3~ , Motor gücü en az 1kW olmalıdır.
• Sürücü üzerinden motor parametre girişi olmalıdır.
• Sürücü üzerinde Hız (Frekans), Tork, Hareket, Fren kontrolü yapılabilmelidir.
• Frekans aralığı en az 1-500 Hz olmalıdır.
• Sürücü üzerinde bulunan tuş takımdan kontrol edilebilmelidir.
• LCD göstergede parametre ve kontrol konumlarının izlenimi olmalıdır.
• Sürücü bilgisayar haberleşme portu içermelidir ve eğitim setinde yer alan bilgisayar arabirimi ile bilgisayar üzerinden dönüş yönü ve hızı kontrol edilebilmelidir.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

1 FAZ 12-24-36V TRANSFORMATÖR ÜNİTESİ

• Modül yalıtkan panelli olmalıdır.
• Modülün lastik ayakları ve taşıma kulpu olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Trafonun gücü en az 300VA olmalıdır.
• Giriş Voltajı 220V – 380V AC, 50Hz olmalıdır.
• Çıkış voltajı 12V, 24V, 36V AC, 50Hz olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı 4mm born soketlerle yapılmalıdır.

1 FAZ 55-110-220V TRANSFORMATÖR ÜNİTESİ

• Modül yalıtkan panelli olmalıdır.
• Modülün lastik ayakları ve taşıma kulpu olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Trafonun gücü en az 1000VA olmalıdır.
• Giriş Voltajı 380V AC, 50Hz olmalıdır.
• Çıkış voltajı 55V, 110V, 220V AC, 50Hz olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

3 FAZ 55-110-220V TRANSFORMATÖR ÜNİTESİ

• Modül yalıtkan panelli olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Modülün lastik ayakları ve taşıma kulpu olmalıdır.
• Trafonun gücü en az 1000VA olmalıdır.
• Giriş Voltajı 3x380V AC, 50Hz olmalıdır.
• Çıkış voltajı 3x (55V, 110V, 220V) AC, 50Hz olmalıdır.
• Modül üzerinde tüm giriş – çıkışlar çift yalıtkanlı born soketlerle yapılmalıdır.

OTO TRANSFORMATÖR ÜNİTESİ

• Modül yalıtkan panelli olmalıdır.
• Panel üzerinde devre şeması bulunmalıdır.
• Modülün lastik ayakları ve taşıma kulpu olmalıdır.
• Trafonun gücü en az 1000VA olmalıdır.
• Giriş Voltajı 3x380V AC, 50Hz olmalıdır.
• Çıkış voltajı (yıldız) 3x (55V, 110V, 220V) AC, 50Hz
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

KONTAKTÖR ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde en az 4kW gücünde, 220VAC beslemeli, 3x380VAC çalışma gerilimine sahip, en
az 4NA güç kontağına ve en az 2NA + 2NK yardımcı kontağa sahip kontaktör bulunmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

EASY RÖLE ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde 100V - 240V AC beslemeli, en az 8 giriş ve 4 çıkışa sahip, LCD gösterge ekranı
ve PC bağlantı özelliği olan en az 1 (bir) adet easy röle bulunmalıdır.
• Röle, Hafıza yükleme ve şifre koruma, Zaman saati ve üzerinde bulunan tuş takımı ile
programlama yapabilme özelliğine sahip olmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

JOG BUTON ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde Kırmızı – Sarı – Yeşil renklerde toplam en az 3 adet jog buton olmalıdır.
• Modül çalışma gerilimi 250V, 5A olmalıdır.
• Her buton kontağı 1NA + 1NK olmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ ENVERSÖR ŞALTER ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül üzerinde en az 1 adet 20A 1-0-2 enversör şalter bulunmalıdır.
• Modül 3 faz motorunun sağ sol dönüş yönü işlevli çalışmasını sağlamalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ DAHLENDER ŞALTER ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül üzerinde 3 Faz λλ/∆ bağlı dahlender sarımlı asenkron motor şalteri olmalıdır.
• Modül üzerinde 3 Faz 0 – 1 – 2 konumlu, 20A dahlender paket şalter olmalıdır.
• Modül 3 faz motorunun sağ sol dönüş yönü işlevli çalışmasını sağlamalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır

3 FAZ YILDIZ-ÜÇGEN ŞALTER ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül üzerinde en az 1 adet 20A 3 Faz yıldız-üçgen paket şalter olmalıdır.
• Modül 3 faz motora yıldız ve üçgen yol verme işlevli çalışmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SİGORTALI ŞALTER ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde 3 Faz 0 – 1, 20A paket şalter olmalıdır.
• Modül 3 x 16A sigorta korumalı olmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, born soketlerle yapılmalıdır.

2 FAZ SİGORTALI ŞALTER ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde 2 Faz 0 – 1, 20A paket şalter olmalıdır.
• Modül 2 x 16A sigorta korumalı olmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, born soketlerle yapılmalıdır.

BARA ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır
• Modül üzerinde L1 – L2 – L3 – PE sıralı ve her sırada 20A min. 4 adet bulunmalıdır.
• Modül üzerinde devre şeması bulunmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, born soketlerle yapılmalıdır.

3 FAZ LAMBA YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül plastik kutulu ve yalıtkan panelli olmalıdır.
• Modül üzerinde en az 6 adet E-27 duy olmalıdır.
• Modül üzerinde bulunan duylar ile seri ve paralel bağlantılar yapılabilmelidir.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ AYARLI OHMİK YÜK ÜNİTESİ

• Modül yalıtkan panelli, metal kutulu ve kilitlenebilir tekerlekli olmalıdır.
• Modül üzerinde enerji göstergesi için metal kılıflı sinyal lambaları olmalıdır.
• Modülün besleme gerilimi 220V AC, 50Hz olmalıdır.
• Modül üzerinde 3 Faz ve her fazda en az 5x100W ohmik yük olmalıdır.
• Modülün her fazı 0 – 5 konumlu, 20A paket şalterli olmalıdır.
• Modülün her kademesi en az 480Ω - 100W olmalıdır.
• Modülün her fazı 1x4A sigorta korumalı olmalıdır.
• Modül fan soğutmalı olmalıdır
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ AYARLI KAPASİTİF YÜK ÜNİTESİ

• Modül yalıtkan panelli, metal kutulu ve kilitlenebilir tekerlekli olmalıdır.
• Modül üzerinde enerji göstergesi için metal kılıflı sinyal lambaları olmalıdır.
• Modülün besleme gerilimi 220V AC, 50Hz olmalıdır.
• Modül üzerinde 3 Faz ve her fazda en az 0 - 500VAR endüktif yük olmalıdır.
• Modülün her fazı 0 – 5 konumlu, 20A paket şalterli olmalıdır.
• Modülün her fazı 1x4A sigorta korumalı olmalıdır.
• Modülün her kademesi en az 8µF 450V AC olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ AYARLI ENDÜKTİF YÜK ÜNİTESİ

• Modül yalıtkan panelli, metal kutulu ve kilitlenebilir tekerlekli olmalıdır.
• Modül üzerinde enerji göstergesi için metal kılıflı sinyal lambaları olmalıdır.
• Modülün besleme gerilimi 220V AC, 50Hz olmalıdır.
• Modül üzerinde 3 Faz ve her fazda en az 0 - 1000VAR endüktif yük olmalıdır.
• Modülün her fazı 1x2A sigorta korumalı olmalıdır.
• Modül fan soğutmalı olmalıdır.
• Potansiyometre kontrollü olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT REZİSTİF YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 530Ω 100W rezistif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT REZİSTİF YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli, plastik kutulu olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 800Ω 75W rezistif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT KAPASİTİF YÜK ÜNİTESİ – 15 µF

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 15µF 400V AC kapasitif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT KAPASİTİF YÜK ÜNİTESİ – 30 µF

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 30µF 400V AC kapasitif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT ENDÜKTİF YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 1600mH 400mA, 220V, 50Hz endüktif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

3 FAZ SABİT ENDÜKTİF YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül 3 fazlı olmalıdır ve modül üzerinde her fazda en az 2500mH 300mA, 220V, 50Hz endüktif yük olmalıdır.
• Yükler seri, paralel, λ / ∆ bağlanmaya uygun olmalıdır.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

50Ω 1000W AYARLI REOSTA

• Reosta en az 50Ω değerinde olmalıdır.
• Reosta en az 1000W gücünde olmalıdır.
• Reosta ayarlı (sürgülü) olmalıdır.
• Reosta lastik ayaklı, masa üzeri kullanıma uygun olmalıdır.
• Reosta üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

100Ω 500W AYARLI REOSTA

• Reosta en az 100Ω değerinde olmalıdır.
• Reosta en az 500W gücünde olmalıdır.
• Reosta ayarlı (sürgülü) olmalıdır.
• Reosta lastik ayaklı, masa üzeri kullanıma uygun olmalıdır.
• Reosta üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

AYARLI OHMİK YÜK ÜNİTESİ

• Uygulama masasında yer alan modül taşıma rayında kullanılabilecek ölçülerde ve yapıda uygulama modülü şeklinde olmalıdır.
• Panel üzeri devre şemalı olmalıdır.
• Modül yalıtkan panelli ve plastik kutulu olmalıdır.
• Modül 500Ω 100W potansiyometre ayarlı rezistif yük içermelidir.
• Modül üzerinde tüm giriş - çıkışlar çift yalıtkanlı, 4mm born soketlerle yapılmalıdır.

BAĞLANTI KABLOLARI

• Bağlantı kabloları 4mm born sokete uygun yapıda olmalıdır.
• Bağlantı kabloları çift izoleli olmalıdır.
• Bağlantı kabloları en az 1000V gerilim ve en az 32A akım dayanımını sağlamalıdır.
• Bağlantı kabloları toplamda en az 60 adet olacak şekilde 50cm ve 100cm boyutlarında verilmelidir. Kırmızı-siyah-mavi ve sarı-yeşil renklerden oluşacaktır.
• Bağlantı kabloları ile birlikte en az 6 adet IEC fişli kablo verilecektir. IEC fişli kablolar bir tarafı erkek IEC diğer tarafı dişi IEC olmak üzere en az 50cm uzunluğunda olmalıdır.

MODÜL MUHAFAZA DOLABI

• Dolap en az 170 x 70 x 60cm boyutlarında, 2mm saçtan imal ve elektrostatik fırın boyalı olmalıdır.
• Saklama dolabı kilitli olmalıdır.
• Dolap içerisinde en az 5 adet raf bulunmalıdır.
• Dolap içerisinde bulunan raflar modül yerleştirebilmek için en az 4 sıra metal raylı olmalıdır.

KULLANIM VE DENEY KİTABI

• Deneylerin yapılışlarını ayrıntılı bir şekilde anlatmalıdır.
• Kitap içerisinde deneylerle ilgili soruların bulunduğu bölüm olmalıdır.
• Kitap ilgili deney konusu hakkında teorik bilgileri de içermelidir.
• Kitap hem Türkçe hem İngilizce olarak basılı ve CD halinde teslim edilmelidir.

GENEL HUSUSLAR

• Eğitim setinin montaj ve kurulum işlemleri okulumuz laboratuvarlarına yapılacak, deneylerin yapılışı ve setin kullanımı ile ilgili en az 8 saatlik ayrıntılı eğitimler verilecektir.
• Eğitim seti en az 2 yıl boyunca garantili olacaktır. Garanti süresi bitiminden sonra en az 5 yıl boyunca ücreti mukabili servis ve yedek parça sağlanması konusunda firma taahhütü bulunacaktır.
• Firmanın TSE’den alınmış hizmet yeterlilik belgesi bulunacaktır.
• Ürünlere ait CE dökümanları ve üretici firmanın ISO vb. kalite belgeleri ihale aşamasında sunulacaktır.

Ürünün Teknik Şartnamesini İndir
