Topraklama Eğitim Seti

Teknik Eğitim Setleri → Elektriksel Güç Sistemleri Laboratuvarı → Topraklama Eğitim Seti

Sipariş No : Y-0060

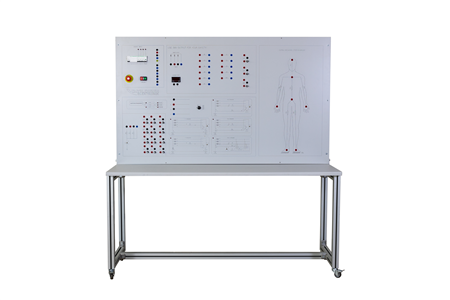

Masa Tipi Bütünleşik Yapı

Topraklama eğitim seti, toprak şebeke sistemlerini tanımak, çalıştırmak ve şebeke sistemlerinin en kolay şekilde kavranmasını sağlamak amacı ile geliştirilmiştir.

Eğitim seti; IT şebekesinde izolasyon ölçümü, kaçak akım ölçüm, topraklama direnci ölçümü, elektriksel güvenlik, TN, IT, TT, TN-C, TN-S, TN-CS şebeke ve güç sistemlerinde ölçümlerin yapılabilmesi, şebeke bağlantı tiplerinin incelenebilmesi ve sigorta-kaçak akım koruma rölesi uygun akım değerlerinin belirlenmesinin uygulamalı olarak öğretilmesine imkan sağlayacak yapıdadır. Bunun dışında; set içeriğinde bulunan insan modeli, elektrik enerjisinin insan üzerinde yaratacağı etkinin incelenmesine olanak sağlamaktadır. Farklı değerlerde dirençler ile simüle edilmiş olan insan modeli üzerinde, belirli noktalardan ölçümler alınabilmektedir.

Eğitim seti üzerinde yer alan bağlantı noktaları, 4mm çift izoleli-korumalı banana soketler ile panele taşınmıştır ve enerji ünitesi-uygulama modülü arasındaki tüm bağlantılar çift yalıtımlı 4mm jaklı bağlantı kabloları ile gerçekleştirilmektedir.

Eğitim seti ile birlikte verilen eğitim dokümanları, topraklama şebeke sistemlerinin kolayca anlaşılmasına imkan sağlayacak anlatıma sahiptir ve eğitim seti konularına yönelik uygulamaları detaylı bir biçimde anlatmaktadır.

Deney paneli 4mm kompakt malzemeden üretilmiştir ve panel üzerindeki sembol ve çizimler kazıma yöntemi
ile yapılmıştır.

Topraklama Eğitim Seti; faz-toprak, faz-nötr, izolasyon ve topraklama korumalarına sahiptir

Teknik Şartname

Topraklama Eğitim Seti
Teknik Şartnamesi

• Topraklama Eğitim Seti; Enerji Ünitesi, Deney Seti Paneli, Deney Seti Masasından oluşmalıdır.
• Deney setinde en az; IT şebekesinde izolasyon ölçümü, kaçak akım ölçüm, topraklama direnci ölçümü, elektriksel güvenlik, TN, IT, TT, TN-C, TN-S, TN-CS şebeke ve güç sistemlerinde ölçümler yapılabilecektir.
• Sigorta ve kaçak akım koruma rölesinin uygun akım değerlerinin belirlenmesi yapılabilmelidir.
• Meydana gelebilecek arıza durumları set üzerinde deneysel olarak oluşturulabilecek yapıda olmalıdır.

Enerji Ünitesi

• En az 1 adet acil durdurma butonu, start/stop butonu, 3 faz 4x25A 30 mA kaçak akım rölesi, üç faz 3x25A sigorta koruması ile koruma yapılmalıdır. Enerji verildiğinde her faza ait sinyal lambası olmalıdır.
• Eğitim seti enerjisi, enerji ünitesi üzerine konulan anahtarlı bir kilit sistemi ve start/stop buton ile kontaktör üzerinden sağlanmalıdır.
• En az 4 adet 220V alternatif akım 4mm banana soketli çıkışı ve en az 1 adet 3 faz 4mm banana soketli çıkışı olmalıdır.
• En az bir adet dijital ampermetre uçları 4mm banana soketli olmalıdır.

Deney Seti Paneli

• Deney seti ön paneli en az 4mm kompakt laminant malzemeden yapılmalıdır.
• Set üzerinde insan modeli çizilerek yapılan deneyler bu model üzerinden yapılmalıdır. 2,2R, 5R, 10R, 30R, 100R, 2K, 3 adet 1K, 3.3K, 20K sabit direnç ve 1 adet 5K- 15K ayarlı direnç uçları 4mm banana soketli olmalıdır.
• En az 30 adet (10 adet 100cm, 10 adet 50cm, 10 adet 40cm) çift izolasyonlu 4mm banana jaklı bağlantı kablosu teslim edilmelidir. Kablo renkleri her bir grup için kırmızı ve siyah olarak yarı yarıya farklı renklerde olmalıdır.
• Deney seti, faz toprak ve faz nötr, izolasyon ve topraklama korumasına sahip olmalıdır.

Deney Dirençleri

• Setin içeriğinde en az 2,2R, 5R, 10R, 30R, 100R, 3 adet1K, 2K, 3,3K, 20K, 5K- 15K ayarlı dirençler olmalıdır. Direnç uçları panel üzerine çıkartılmış olmalıdır.
