Step Motor Eğitim Seti

Teknik Eğitim Setleri → Kontrol ve Otomasyon Laboratuvarı → Step Motor Eğitim Seti

Sipariş No : Y-0026

Step Motor Eğitim Seti

Step Motor Uygulamaları

Katalog Teknik Şartname

Step motorun sürülmesi ve kontrolü ile ilgili eğitim konularını kapsayan eğitim setidir. Set üzerinde step motora, triger kayış ile akuple edilmiş manyetik toz fren kullanılmıştır. Böylece step motorun yük altındaki pozisyonlama ve hız karakteristikleri incelenebilmektedir.

Bir step motorun standart adım açısı (örneğin 1,8° derece 200 pls/tur) sürücü marifetiyle 25600 pls/tur gibi değerlere bölünebilir. Sette kullanılan bipolar mikrostep sürücü buna imkân sağlayacak özelliktedir.

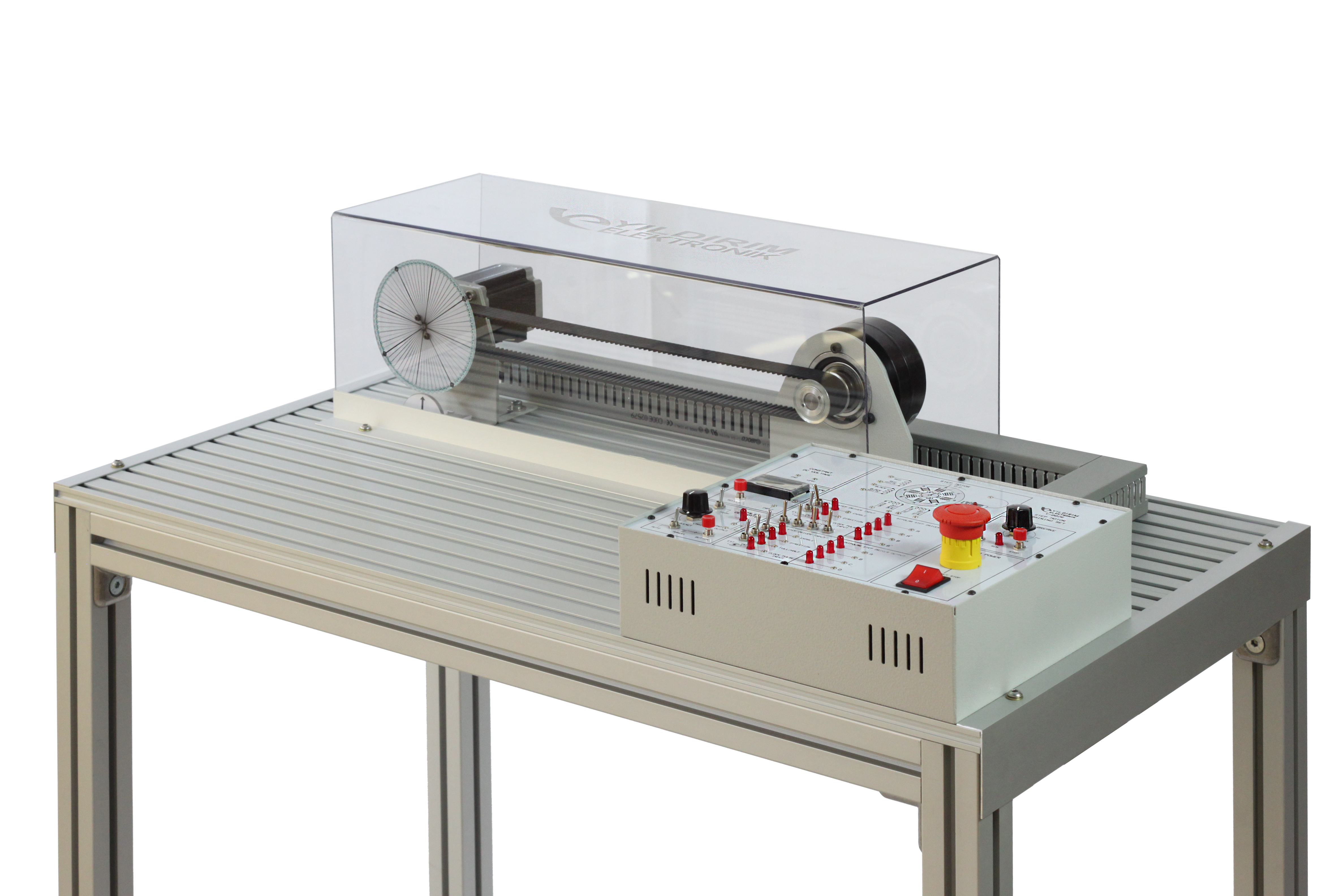

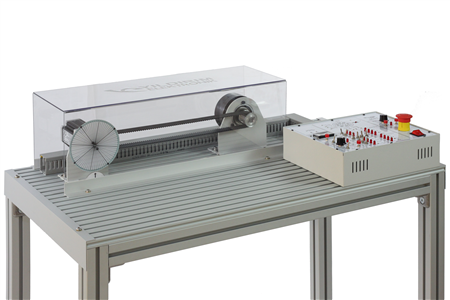

Step motor eğitim seti eloksallı sigma alüminyum profil ile oluşturulmuş kanallı masa üzerine monte edilmiştir. Böylelikle sistem üzerinde ekleme çıkarma ve yer değiştirme işlemleri kolaylıkla yapılabilmektedir. Masa ayakları kilitlenebilir tekerlekli yapıdadır.

Uygulamalar :

• Bipolar seri - paralel bağlantı uygulaması
• Bipolar microstep uygulaması
• Unipolar bağlantı uygulaması
• Unipolar full step ve half step uygulaması
• Unipolar ve bipolar sürücülerde hız uygulaması
• Ayarlanabilir yük altında step motorun pozisyon, tork ve hız uygulamalarının incelenmesi
• PLC ile pozisyon ve hız kontrol uygulaması

Y-0026 Step Motor Eğitim Setinin PLC Uygulamaları Ürün Ailesinden PLC Eğitim Setleri ile birlikte kullanımı önerilmektedir

Model/Opsiyon Seçim Tablosu

Ürün Kodu:
Y-0030-T2
Ürün Açıklaması:
Masa Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0030-S4
Ürün Açıklaması:
Çanta Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu:
Y-0030-P
Ürün Açıklaması:
Panel Tipi PLC Eğitim Seti
Ürün Tipi:
Ana Ünite

Ürün Kodu	Ürün Açıklaması	Ürün Tipi
Y-0030-T2	Masa Tipi PLC Eğitim Seti	Ana Ünite
Y-0030-S4	Çanta Tipi PLC Eğitim Seti	Ana Ünite
Y-0030-P	Panel Tipi PLC Eğitim Seti	Ana Ünite

Teknik Şartname

STEP MOTOR EĞİTİM SETİ
TEKNİK ŞARTNAMESİ

Eğitim setinin besleme gerilimi 220 - 240 V AC, 50-60 Hz olmalıdır.
Eğitim seti üzerinde on/off ve acil durdurma butonları bulunmalıdır.
Eğitim seti üzerinde hız ölçümü için endüktif sensör bulunmalıdır.
Eğitim seti üzerinden step motor açısını gösterir disk bulunmalıdır.
Eğitim seti üzerinde en az 45 cm boyunda triger kayışlı hareket mekanizması bulunmalıdır.
Eğitim seti üzerinde bulunan step motor en az 8 uçlu ve Half modda 1,8° adım açısına sahip olmalıdır.
Eğitim seti üzerinde bulunan step motorun durdurma torku 3nm-5nm aralığında olmalıdır.
Eğitim seti en az 1/25600 çözünürlükte bipolar mikro step sürücüye sahip olmalıdır.
Eğitim seti en az 2A unipolar sürücüye sahip olmalıdır.
Eğitim seti kontrol paneli üzerinde en az 10Khz frekansı ayarlanabilir pals jeneratörü bulunmalıdır.

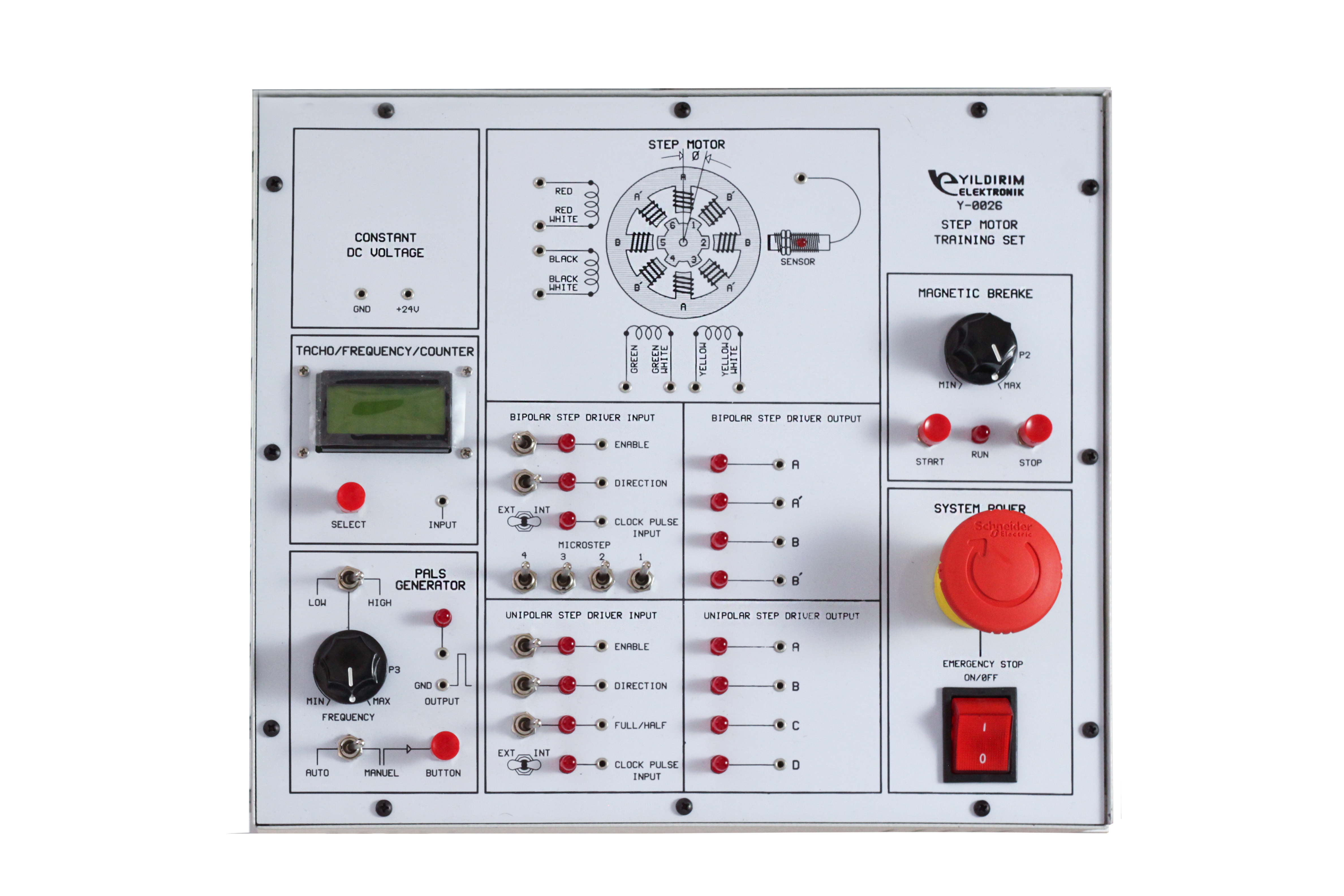

Eğitim seti kontrol paneli üzerinde LCD ekranlı takometre, frekans metre, sayıcı bulunmalıdır.
Eğitim seti üzerindeki giriş ve çıkışlar ledler üzerinden izlenebilir olmalıdır.
Eğitim seti giriş / çıkışları 2mm bağlantı uçlarıyla sağlanmalıdır.

Eğitim setiyle en az aşağıda belirtilen uygulamalar yapılabilmelidir.

Bipolar seri - paralel bağlantı uygulaması
Bipolar microstep uygulaması
Unipolar bağlantı uygulaması
Unipolar full step ve half step uygulaması
Unipolar ve bipolar sürücülerde hız uygulaması
Ayarlanabilir yük altında step motorun pozisyon, tork ve hız uygulamalarının incelenmesi
PLC ile pozisyon ve hız kontrol uygulaması

Eğitim setinin yanında en az 20 adet 2mm bağlantı kablosu verilmelidir.
Eğitim seti 45x45 alüminyum sigma profilli kilitlenebilir tekerlekli yapı üzerinde olmalıdır.
Eğitim seti üzerinde bulunan motor şeffaf pleksi üzerinden izlenebilmelidir.
Eğitim seti boyutları en az 90x80x50cm (EnxBoyxDerinlik) olmalıdır.
Eğitim setinin tanıtımı ve deneyleri içeren eğitim kitabı verilmelidir.
Eğitim seti üzerinde 24V DC gerilim çıkışı bulunmaktadır.
